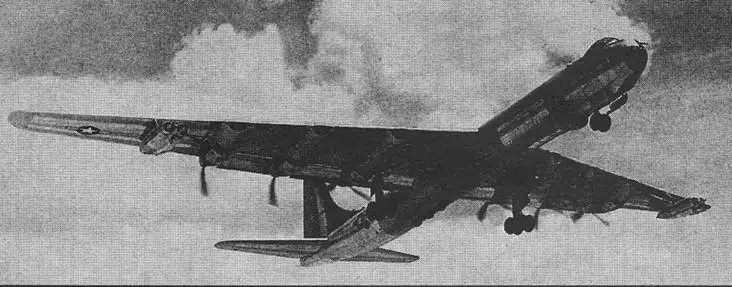

На взлете разведчик RB-36H

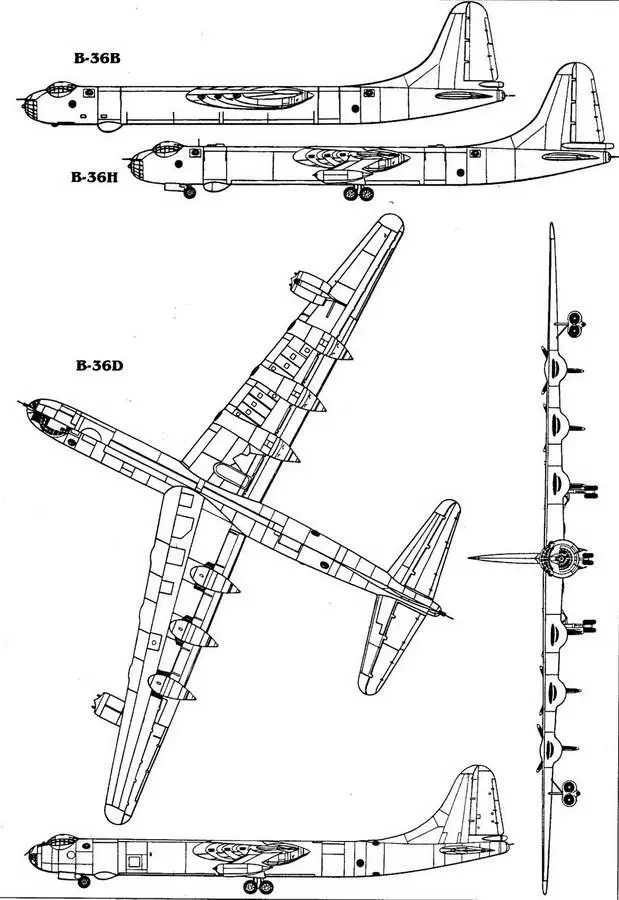

Бомбардировщик B-36D Улучшение обороны самолета путем усиления его оборонительного вооружения или введения бортовых истребителей было связано с увеличением массы и ухудшением взлетных характеристик, которые и без того были не блестящими. Кроме того, усиление вооружения не решало проблемы обороны при атаке бомбардировщика большими соединениями истребителей. Для улучшения способности В-36 прорываться к цели нужны были более радикальные меры, к которым в первую очередь следует отнести увеличение скорости и потолка самолета. Эта проблема была частично решена путем установки на самолете четырех дополнительных ТРД под крылом, одновременно, в какой-то степени, решалась задача улучшения взлетных характеристик самолета. В октябре 1948 года фирма выходит с соответствующим предложением в ВВС. Решено было проверить идею на одном из серийных В-36В. Под переделку был выбран 54-ый серийный самолет (44-92057), который оснастили четырьмя ТРД типа J35-A-19. двигатели устанавливались попарно на консолях крыла на пилонах, установка была взята практически без изменений с самолета ХВ-47. Первый полет самолет, получивший обозначение YB-36D, совершил 26 марта 1949 г. В ходе летных испытаний машина показала следующие данные:-максимальная скорость на высоте 10670 м 644 км/ч, потолок 12200 м, боевой радиус снизился до 5680 км, по сравнению с 6930 км у В-36В. YB-36D был модернизирован: на нем установили четыре новых турбореактивных двигателя J47-GE-19 со статической тягой 2720 кг каждый, установка вместе с пилоном была взята с серийных самолетов В-47.

После испытаний машина была запущена в серию под обозначением B-36D, одновременно в серии начали строить его разведывательный вариант RB-36D, кроме того практически все выпущенные В-36В были переделаны в B-36D. Первая серия из семи машин была выпущена начиная с декабря 1949 года в варианте RB-36D-1, последний самолет B-36D-35 был выпущен в июне 1951 года. Всего было построено 24 серийных B-36D и еще 59 машин было переделано из В-36В. Первый В-36В поступил на модернизацию на завод в Сан Диего в апреле 1951 года и был переоборудован в ноябре, переделка последнего была закончена в феврале 1952 г. Помимо установки дополнительных ТРД, на B-36D было модернизировано оборудование: установлена новая бомбардировочная навигационная система К-1 ч(в последних сериях устанавливалась система К-ЗА), на первых машинах монтировался радиолокационный прицел кормовой установки типа AN/ APG-3, замененный потом на AN/APG-32, был доработан комплекс средств РЭП и т.д. Установка дополнительных ТРД, обновление оборудования значительно усилили наступательную мощь серийных В-36.

Разведчики RB-36D и RB-36E Практически одновременно с производством бомбардировщика B-36D был развернут серийных выпуск его разведывательной модификации RB-36D. Головной машиной, комплектовавшейся как стратегический разведчик стал самолет В-36В (44-92088), совершивший свой первый полет 18 декабря 1949 г., без дополнительных ТРД. После испытаний и установки ТРД, машина стала первым самолетом соответствующим стандарту разведчика RB-36D, этот первый стратегический разведчик был представлен Президенту Г.Труману на земле и в полете на авиабазе Эглин 22 апреля 1950 г, в июне эта машина была передана в 28SRW(H). Разведчик оборудовался 14-ю аэрофотоаппаратами (позднее общее количество аппаратов было доведено до 23) типа К-17С, К-22А, К-38 и К-40, общая масса которых составляла около 1350 кг, фотооборудование размещалось в переднем бом-боотсеке (грузоотсеке), во втором бом-боотсеке подвешивались 80 фотобомб типа Т-86, в третьем отсеке монтировался дополнительный топливный бак на 1105 л, в четвертом отсеке монтировалась аппаратура радиотехнической разведки и РЭП, антенны которой в радиопрозрачных обтекателях выходили за обводы фюзеляжа. Для целей разведки использовалась и штатная РЛС AN/APQ-24. Экипаж самолета был увеличен до 18 человек (до 22 человек при длительных полетах), который включал в себя: двух летчиков, бортинженера, фотонавигатора, оператора РЛС, оператора радиотехнических систем, фототехника, тех операторов радиоразведо-вательных систем и семь стрелков. Всего было выпущено 24 серийных самолета RB-36D. 21 бомбардировщик В-36А и одна опытная машина YB-36 были переоборудованы в самолеты разведчики RB-36E, которые и по составу оборудования и по своим основным данным соответствовали RB-36D. Первый самолет поступил на переоборудование в разведчик 28 февраля 1949 года и совершил первый полет уже как RB-36E 7.07.50 г,последний RB-36E был готов 20 июля 1951 года.

Летные характеристики разведчиков практически ничем не отличались от соответствующих характеристик базовых самолетов - бомбардировщиков.

Бомбардировщики B-36F, В-36Н и B-36J Разведчики RB-36F и RB-36H Появление новых более мощных вариантов двигателей R-4360 способствовали работам фирмы Конвэр по дальнейшему совершенствованию летных характеристик самолетов В-36. Двигатель новой модификации R-4360-53, максимальная мощность которого была увеличена до 3800 л.с, позволял несколько улучшить летные характеристики по скорости и потолку. Новые двигатели были установлены на серийном самолете 49-2669, который был выпущен под обозначением B-36F-1. Самолет с новыми двигателями совершил первый полет 11 ноября 1950 г. Установка новых двигателей позволила увеличить максимальную скорость до 670 км/ч, потолок над целью при полетной массе 120000 кг до 13400 м, крейсерская скорость полета, с постановкой новых двигателей, стала 378 км/ч. Помимо совершенствования силовой установки, было модернизировано радиотехническое оборудование самолета: новая бомбардировочная радарная система К-ЗА и прицельная РЛС AN/APG32, оборудование ставшее стандартным для В-36 начиная с апреля 1950 г. С серийного самолета B-36F-10 (50-1064) был введен новый радиопрозрачный обтекатель РЛС. Всего до ноября 1951 года было выпущено 34 серийных бомбардировщика B-36F. На базе B-36F был создан стратегический разведчик RB-36F, штатный экипаж которого был увеличен до 22 человек, установлено новое разведывательное радиотехническое оборудование. Основные летные характеристики разведчика были близкими к соответствующим характеристикам бомбардировщика, например, при полетной массе 120000 кг RB-36F развивал максимальную скорость 659 км/ч.

Следующей модификацией В-36 етал бомбардировщик В-36Н. Первый полет самолет этой модификации совершил 5 апреля 1952 г. Новая машина отличалась от модификации "F" в основном доработками по системам целевого оборудования: была проведена доработка прицельной бомбардировочной системы по программе "Blue square", за счет внедрения современных радиоэлектронных компонентов удалось значительно уменьшить массы и габариты входивших в систему блоков, улучшить условия работы и обслуживания этой системы в полете и при техническом обслуживание; было усовершенствовано рабочее место второго инженера; была внедрена более эффективная двухантен-ная прицельная РЛС кормовой стрелковой установки типа AN/APG-41A. Максимальная скорость самолета В-36Н составила 670 км/ч и потолок в районе цели - 13400 м. Как и в случае с B-36F, одновременно с бомбардировочным вариантом в серию был запущен самолет-разведчик RB-36H, полностью соответствовавший по целевому оборудованию RB-36F. Всего с мая 1952 по июль 1953 года заводы фирмы Конвэр выпустили 83 бомбардировщика и 73 разведчика модификации "Н". Три самолета В-36Н в период с 1953 по 1955 гг были переоборудованы в специальные самолеты DB-36H, предназначавшиеся для работ по программе отработки самолета-снаряда класса "воздух-поверхность" GAM-63, в дальнейшем эти машины использовались как бомбардировщики-танкеры.
