370 км/ч по прибору, при этом сброс не влиял на поведение носителя. Максимальная приборная скорость Ту-16 с двумя КС-1 составляла 575 км/ч, при этом вибрации подвесок не наблюдались. В Акте по результатам заводских испытаний отмечалось, что взлет и посадка Ту-16 с двумя КС-1 по технике пилотирования ничем не отличаются от взлета и посадки серийных машин. Посадочная скорость при массе 47000 кг (с двумя КС-1) увеличилась на 10-15 км/ч. Станция «Кобальт -1М» работала нормально, цель обнаруживалась примерно за 160 км, ее захват и автосопровождение были устойчивы. При полетах с одной ракетой ее рекомендовалось подвешивать под левую консоль, а компенсацию производить перекачкой топлива в правую. Кроме того, максимальную скорость полета самолета с выпущенной антенной РЛС рекомендовалось выдерживать в пределах 520-550 км/ч по прибору из-за вибрации обтекателя антенны.

В начале следующего года опытный Ту-16КС успешно прошел испытания на полигоне Багерово, после чего был рекомендован для принятия на вооружение. С 1954 по 1958 гг. завод №22 в Казани выпустил 107 Ту-16КС, из них в 1958 г. 59 машин с системой дозаправки Ту-16КС(ЗА). Из общего числа носителей порядка 40 в 1960-х гг. были переданы Индонезии и Египту, а 65 переделали в носители ракет КСР-2 и КСР-11.

Ту16КС получили в НАТО кодовое обозначение BadgerB Пуск крылатой ракеты КС1 - фото 8

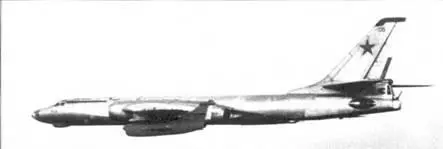

Ту-16КС получили в НАТО кодовое обозначение Badger-B

Пуск крылатой ракеты КС1 Опытная крылатая ракета КСР Под - фото 9

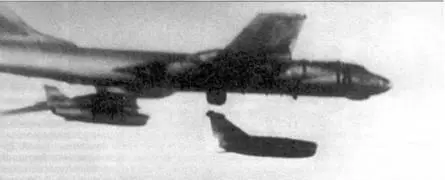

Пуск крылатой ракеты КС-1

Опытная крылатая ракета КСР Подвеска на Ту16КС крылатой ракеты КС1 - фото 10

Опытная крылатая ракета КСР

Подвеска на Ту16КС крылатой ракеты КС1 Приборное оборудован - фото 11 Подвеска на Ту16КС крылатой ракеты КС1 Приборное оборудование рабочих мест - фото 12

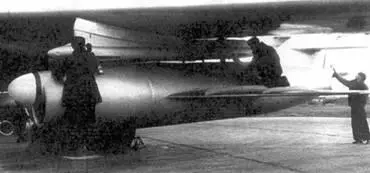

Подвеска на Ту-16КС крылатой ракеты КС-1

Приборное оборудование рабочих мест летчиков штурвалы демонтированы Верхняя - фото 13 Приборное оборудование рабочих мест летчиков штурвалы демонтированы Верхняя - фото 14

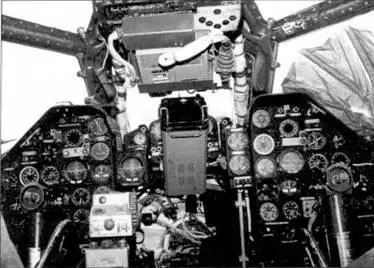

Приборное оборудование рабочих мест летчиков (штурвалы демонтированы)

Верхняя панель в кабине Ту16К26 Верхняя панель в кабине Ту16А Ту16КСР 29 - фото 15

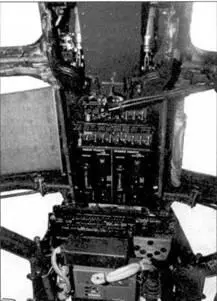

Верхняя панель в кабине Ту-16К-26

Верхняя панель в кабине Ту16А Ту16КСР 29 апреля 1957 г вышел Приказ МАП - фото 16

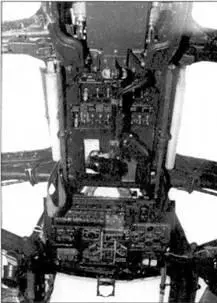

Верхняя панель в кабине Ту-16А

Ту-16КСР. 29 апреля 1957 г. вышел Приказ МАП №169, согласно которому ОКБ-283 поручалось создание на базе новейшей самолетной РЛС «Рубин-1» системы управления и наведения «Рубикон» крылатых ракет КС-1 и КС Р. В следующем году два экземпляра Ту-16 получили «Рубикон» (один - для КС-1, другой -для опытных КСР) и были переданы в Ба-герово для испытаний. Во время их проведения с 1 июля по 15 ноября сТу-16КСР было запущено 11 ракет: шесть - по кораблям, остальные - по наземным целям. На вооружение КСР принята не была, однако работа над ней стала основой для создания более совершенных сверхзвуковых крылатых ракет К-11 и К-16.

Ту-16КСР-2 <���Ту-16К-16). Дальнейшим развитием КСР стала ракета КСР-2, которая в сочетании с носителем Ту-16 и системой наведения «Рубикон» образовала комплекс К-16, предназначенный для поражения радиолокационно-контрастных морских и наземных целей: кораблей, мостов, плотин, электростанций, заводов, железнодорожных узлов, аэродромов и т.п. Она оснащалась ЖРД типа С5-6 с тягой до 1200 кгс в момент пуска и до 700 кгс на маршевом режиме. На КСР-2 устанавливалась система радиоуправления с бортовым локатором КС-ПМ, связанная с самолетной РЛС «Рубин-1 К». Длина ракеты - 8,62 мг размах крыла -4,52 м, стартовая масса - 4077-4100 кг, масса боевой части - 840-850 кг, максимальная скорость - 1260 км/ч и дальность полета - 120-150 км.

В системе К-16 впервые был применен метод дальнего самонаведения крылатых ракет класса «воздух-поверхность». Цель обнаруживалась с помощью РЛС носителя «Рубин-1 К» на расстоянии до 350 км, ее координаты передавались в РЛС ракеты. После захвата цели этим локатором штурман переводил его в режим самонаведения и производил пуск КСР-2, обычно на высотах от 4 до 10 км при скорости 700-800 км/ч. Простота контроля захвата цели головкой наведения (ГСН) позволяла штурману выполнить все операции по подготовке к пуску менее, чем за 1 мин. После пуска управление ракетой переходило к автопилоту АП-72-4, а самолет-носитель мог отворачивать от цели.

В мае-июле 1960 г. серийный Ту-16КС №7203608 переоборудовали в опытный носитель комплекса К-16, при этом он получил название Ту-16КСР-2. В период с 25 октября 1960 г. по 30 марта 1961 г. комплекс проходил ГИ, выявившие необходимость доработки и повторных испытаний системы наведения. Изменения коснулись станции КС-ПМ, в частности, были увеличены размеры антенны. После повторных Госиспытаний, проведенных в июле-августе 1961 г., доработанную систему К-16 Постановлением Совмина СССР №1184-514 от 30 декабря того же года приняли на вооружение ДА и Авиации ВМФ.

С 1962 г. на ремонтных предприятиях началось переоборудование Ту-16КС в носители крылатых ракет КСР-2. Переоборудованные самолеты, кроме обозначения Ту-16КСР-2 или изделия «НКСР-2», именовались также Ту-16К-16 или изделие «НК-3», а в некоторых документах -Ту-16КС-КСР-2. Параллельно с ракетоносцами началось переоборудование в носители комплекса К-16 и бомбардировщиков Ту- 16А и Ту- 16А(ЗА). При этом на самолетах сохранялось бомбардировочное вооружение, и этот вариант получил обозначение Ту-16КСР-2А или Ту-16А-КСР-2. Позднее, после дооборудования Ту- 16КСР-2 бомбардировочным вооружением, это отличие исчезло.

В том же году на контрольные испытания в ГК НИИ ВВС были предъявлены два первых предназначенных для эксплуатации Ту-16КСР-2 (№7203820 и №5202010), переоборудованных соответственно из Ту-16КС и Ту-16А. Эти самолеты отличались от проходившего испытания в 1960 г. заменой балочных держателей БД-245 на БД-352, установкой РЛС «Рубин-1 К» (вместо «Рубин-1 »)> автопилота АП-6Е (вместо АП-5-2М) и др. Кроме того, на самолетах, переделанных из Ту-16А, усиливалась конструкция крыла для балочных держателей БД-352 и дорабатывались закрылки (их выпуск при подвеске КСР-2 ограничивался 25, и в них сделали вырезы под киль ракеты). Контрольные испытания продолжались до лета 1964 г. с перерывами на доработки. В результате удалось подтвердить целесообразность принятия системы на вооружение и предложить дальнейшие пути ее совершенствования.

В итоге система К-16 стала первым смешанным авиационно-ракетным и бомбардировочным комплексом. Благодаря автоматизации процесса прицеливания специальный оператор в составе экипажа уже не требовался, и гермокабина из грузоотсека Ту-16КС убиралась. В случае, если ракетоносец переоборудовался из Ту-16А, он мог применяться и как носитель ядерных боеприпасов. Позднее Ту-16КСР-2А подверглись доработкам, после чего на них стала возможной внешняя подвеска бомб, а максимальная масса нагрузки возросла до 10 т. Количество бомб малого и среднего калибра увеличилось: ФАБ-100 и ФАБ-250 - с 16 до 40 шт., ФАБ-500 - с 12 до 26 шт.
