A-7D предназначался для укомплектования частей национальной гвардии и оснащался TPДД Аллисон TF41-A-1, выпускаемым в США по английской лицензии. В отличие от сверхзвукового «Крусейдера», истребитель-бомбардировщик имел дозвуковую скорость, по мнению американцев, вполне достаточную для машины данного класса (в дальнейшем ВВС США все же пересмотрели это мнение, предприняв в конце 1980 годов попытку создать сверхзвуковой вариант «Корсара»2). Остекление кабины A-7D обеспечивало отличный обзор (что вообще характерно для палубных самолетов). На нем было установлено довольно мощное бронирование. Пушечное вооружение, состоящее на F-8 из четырех 20-мм пушек, заменили на шестиствольную пушку М61А-1 того же калибра, обеспечивающую возможность ведения «шквального» огня со скорострельностью 6000 выстрелов в минуту.

В советской авиации на роль самолета непосредственной поддержки первоначально предназначался «фронтовой перехватчик» МиГ-23, несмотря на свое название, создававшийся, фактически, как многоцелевой самолет. Однако вскоре стало ясно, что использование этой машины в качестве низковысотного истребителя-бомбардировщика не может удовлетворить требования военных, нуждающихся в специализированном самолете с другим оборудованием, вооружением и улучшенным обзором для летчика.

ОКБ А. Н. Микояна и раньше занималось созданием тактических ударных самолетов. Не лишне вспомнить, что еще в 1939-40 гг. там велись работы над одноместными бронированными штурмовиками ПБШ-1 (моноплан) и ПБШ-2 (биплан), оснащенными двигателями АМ-38 (1x1600 л. с) и двумя пушками Таубина калибра 23 мм. В 1950-х годах был построен самолет МиГ-15бис ИШ - истребитель-штурмовик с двумя пилонами для для подвески НАР, в конце 1950-х - начале 1960-х гг. многие фронтовые истребители МиГ-15бис и МиГ-17 были переклассифицированы в истребители-бомбардировщики.

Таким образом, включение «микояновцев» в работы по легким ударным самолетам нового поколения явилось делом вполне естественным. В конце 1960-х гг. в ОКБ исследовалось несколько проектов такой машины.

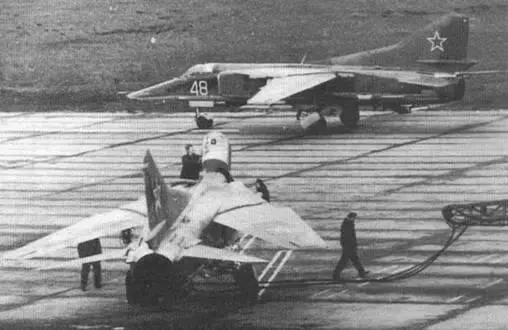

Серийные истребители-бомбардировщики МиГ-27

Рассматривался, в частности, штурмовик на базе истребителя МиГ-21 с усиленным бомбовым и ракетным вооружением, поворотными в вертикальной плоскости 23 мм пушками, новой сплющенной, «крокодилообразной» носовой частью фюзеляжа, обеспечивающей хороший обзор вперед-вниз, и боковыми воздухозаборниками (к 1969 г. в ОКБ был построен натурный макет этого самолета).

Прорабатывался и более экзотический тип самолета-штурмовика, выполненный по схеме «бесхвостка», с крылом оживальной формы (как на «Аналоге» - экспериментальном МиГ-21 И, построенном в рамках программы сверхзвукового лайнера Ту-144), двумя двигателями в хвостовой части фюзеляжа, мощным бронированием и большим числом узлов внешней подвески. Эта машина внешне напоминала американский опытный истребитель-бомбардировщик Дженерал Дайнэмикс F-16XL, созданный значительно позже, в 1982 г.

Однако схема легкого боевого самолета с оживальным крылом не нашла поддержки в ЦАГИ, да и сам А. И. Микоян более склонялся к крылу изменяемой геометрии. Кроме того, разработка самолета принципиально новой конструкции требовала больших финансовых затрат. В этих условиях более предпочтительным был признан предложенный в 1969 г. проект легкого ударного самолета на базе массового истребителя МиГ-23.

Новый самолет «32-24», первоначально классифицированный как «легкий штурмовик», в дальнейшем получил обозначение истребитель-бомбардировщик МиГ-23Б. 20 августа 1970 г. эта машина, выкрашенная, как и серийные МиГ-23С, в светло-серый цвет, впервые поднялась в воздух. Ее пилотировал летчик-испытатель П. М. Остапенко.

МиГ-23Б был в целом аналогичен истребителю МиГ-23С, однако носовая часть самолета имела совершенно иную конструкцию: бортовая РЛС отсутствовала, что позволило значительно улучшить обзор из кабины летчика, на самом «кончике носа» имелось оптическое окно для лазерного дальномера (за «хищное выражение лица» самолет быстро был окрещен «Крокодилом Геной», впрочем, имело хождение и другое название - «Утконос»).

МиГ-23Б предназначался, в первую очередь, для нанесения ударов по неподвижным и подвижным наземным целям в тылу противника в светлое время суток, а также для штурмовых действий с использованием пушки и неуправляемых ракет. Самолет мог вести и маневренный воздушный бой с использованием пушки. Однако управляемое оружие класса воздух-воздух отсутствовало.

МиГ-23Б был снабжен лазерной системой «Фон», прицельной системой «Сокол-23С», оптимизированной для действий по наземным целям с малых высот (основу системы составлял оптический прицел С-17ВГ-1) и навигационной системой КН-23 с доплеровской РЛС и аналоговым вычислителем, способной «запоминать» координаты трех пунктов поворота маршрута (ППМ) и четырех аэродромов, на которые самолет мог бы совершить посадку после выполнения боевой задачи. Самолет оснащался системой автоматизированного управления САУ-23Б и радиовысотомером РВ-5Р.

Впервые после 12-летнего перерыва на машине ОКБ А. И. Микояна был установлен двигатель, разработанный под руководством А. М. Люльки - АЛ-21Ф (8900 кгс). На серийных самолетах установили модернизированный двигатель АЛ-31Ф-3 (изделие «89») с увеличенной тягой (11200 кгс на форсажном режиме и 8000 кгс - без форсажа) в компоновке «Б» - т. е. оптимизированной для истребителя-бомбардировщика МиГ-23 Б (АЛ-21Ф-3 в компоновке «Т» предназначался для бомбардировщика Су-24, а в компоновке «С» - для истребителя-бомбардировщика Су-17М). Новый вариант двигателя отличался наличием дополнительной («нулевой») ступени компрессора и увеличенным диаметром входа

В отличие от истребителя МиГ-23С, ударный самолет получил накладное бронирование, устанавливаемое с внешней стороны кабины летчика. Внутренний запас топлива увеличился до 5400 л за счет дополнительного бака № 1 А, размещенного под поликом закабинного отсека. Максимальная взлетная масса возросла до 20 т. Это, а также необходимость обеспечить возможность эксплуатации с грунтовых ВПП, заставили конструкторов увеличить размер колес - ширина пневматиков носовой стойки была увеличена с 125 до 140 мм, а основных стоек - с 270 до 360 мм. Чтобы вписать в фюзеляж самолета колесо увеличенного размера, створка ниши основного шасси получила небольшую выпуклость. Одновременно давление в шинах основного шасси снизили с 12,5 кГс/см2 до 11 кГс/см2, что улучшало проходимость (самолет получил способность базироваться на аэродромах второго класса, а также на грунтовых ВПП).

Бомбовое вооружение МиГ-23 Б общей массой до 3000 кг, впервые на отечественных серийных самолетах, размещенное на многозамковых балочных держателях, могло включать до 18 бомб калибра 50-100 кг или восемь бомб калибра 500 кг на подкрыльевых и подфюзеляжных узлах подвески. Самолет мог брать на борт и тактическую ядерную бомбу. В другой вариант вооружения входило четыре блока НАР УБ-32А с 32 ракетами С-5 калибра 57 мм или четыре более современных блока Б-8М с 20 НАР С-8 калибра 80 мм. Кроме того, под крылом предусматривалась подвеска двух управляемых ракет Х-23, наведение которых осуществлялось посредством радиокоманд по методу «трех точек». Контейнер с аппаратурой командного управления «Дельта-НМ» предполагалось подвешивать на подфюзе-ляжном узле. Однако к моменту появления МиГ-23 Б УР Х-23 еще не была создана, а ракету Х-66, наводящуюся по радиолокационному лучу, истребитель-бомбардировщик, в отличие от истребителя МиГ-23, не мог использовать из-за отсутствия Б РЛС.
