Авиация и космонавтика 1994 02

В июле 1943 г к испытаниям присоединился второй Ar 234 V2 (DP+AX). Первый полет состоялся 27 июля, а через четыре недели, 25 августа полетел Ar 234 V3 (DP+AW). В то время когда первые два самолета были в целом идентичны, третий, рассматриваемый в качестве прототипа для серии, отличался от них установкой катапультируемого сиденья, герметичной кабиной и возможностью установки двух стартовых, ракетных ускорителей с внешней стороны двигательных гондол. К этому времени рассчитывали, что серийный Ar 234А должен был иметь пустой вес 4800 кг, запас топлива в 3000 кг, взлетный вес до 8000 кг, максимальную скорость на высоте 6000 м ожидали 780 км/ч, потолок 11000 м и дальность 2000 км.

Новый Ar 234 V4 поступил на испытания в сентябре 1943 года и отличался от предшественников только некоторым оборудованием для проведения испытаний. Ar 234 V5 стал первым самолетом с новыми, улучшенными двигателями Jumo 004В-0. Они развивали ту же тягу в 840 кг, но были на 100 кг легче. На V5 предусматривалось провести исследования по герметизации кабины, но Технический департамент решил прекратить работы над А-серей в пользу более перспективного Ar 234В, получившего обозначение "Блиц" -"Молния".

Еще в начале проекта Ar 234А проглядывался серьезный тактический недостаток - после посадки самолет не мог рулить по аэродрому. Его следовала поднять на взлетную тележку и буксировать на стоянку. Было ясно, что посадочная полоса могла быть просто забита неподвижными самолетами, ожидавшими буксировки и крайне уязвимыми от ударов вражеских "охотников". Понятно, что схема "стартовая тележка - посадочная лыжа" не годилась, хотя действовала она нормально. В результате конструкторы "Арадо" приступили к перепроектированию самолета, чтобы освободить место для классического шасси. Место удалось выкроить расширением фюзеляжа и освобождением центральной секции для уборки колес. Задний и передней топливные баки были удлинены, чтобы компенсировать недостаток топлива из-за исключения центральной секции бака.

Стойки шасси были оснащены колесами низкого давления и большого диаметра и убирались вперед во внутрь с помощью гидравлики и закрывались створками, также гидравлически. Носовая стойка находилась за кабиной пилота и убиралась назад.

Сборочная линия для Лг 234В была заложена в Альт-Леннивице в Саксонии в конце 1943 г. Сборка опытного самолета Б-серии и первого серийного Ar 234В-0 шли параллельно. Между полетами первого опытного Ar 234 V9 в марте 1944 г и предсерийного Ar 234В-0 в начале июня прошло всего 10 недель! Тем временем было решено закончить три оставшихся опытных самолета А-серии для проведения исследований по перспективным проектам. Так на Ar 234 V6 и V8 должна была испытываться силовая установка из четырех двигателей для будущего Ar 234С, а на Ar 234 V7 были установлены двигатели Jumo 004В-1 для работ в рамках Б-серии. Использование планера А-серии привело к сохранению старой схемы шасси. Карьера Ar 234 V7 оказалась короткой - на посадочном кругу флиг-капитан Зелле доложил, что огонь внезапно охватил левый двигатель, а языки пламени вырываются из портов проводки тяг управления двигателями. Зелле погиб, а его место главного пилота-испытателя занял флиг-капитан Джоахим Карл из летного состава испытателей Альт-Ленневица.

Первый прототип Б-серий Ar 234 V9 (PH+SP) полетел 10 марта 1944 года с двигателями Jumo 004В-1. Герметичная кабина была оборудована катапультируемым креслом. Ar 234 V10 (PH+SQ) полетел 2 апреля и отличался отсутствием герметизацией кабины. За то на нем был установлен перескопический бомбоприцел Б2А, годный для бомбометания с пикирования. Под мотогондолами можно было подвесить 250 и 500-кг авиабомбы или 300-кг сбрасываемые баки. Были предусмотрены узлы крепления для стартовых ракет. Ar 234 VI1 (PH+SR) полетел 5 мая и в целом был аналогичен V9, имея герметичную кабину. Следующим стал первый предсерийный Ar 234В-0, совершивший свой первый полет 8 июня 1944 г в Альт-Ленневице - через два дня после высадки союзников в Нормандии, f Первый полет серийного самолета был запланирован в присутствии высокопоставленных лиц из РЛМ, нацистской партии и люфтваффе. Но флиг-капитан Карл решил, что лучше первый полет совершить несколько раньше, в неофициальной обстановке. Предчувствие пилота не подвело - сразу после взлета не зажглись сигнальные огни уборки шасси, и одновременно отказало радио. Карл не мог даже удостовериться - убрано шасси или нет. Тем не менее пилот пошел на посадку обратно на аэродром Альт-Ленневица. В последний момент отказали оба двигателя, но Карл успешно произвел посадку самолета. Причиной отказов были микропереключатели датчиков уборки шасси и неправильно установленный топливный насос. Через пять часов после этого состоялся первый "официальный" полет.

Предсерийный Ar '234В-0 не был оснащен герметичной кабиной и катапультируемым креслом. Зато на нем была предусмотрена возможность установки пары фотокамер Rb 50/30, 75/30 или их комбинации. Тринадцать из 20 предсерийных машин были посланы в испытательный центр Рехлин для проведения интенсивных исследований и испытаний. Во время этих полетов один из пилотов Уббо Янссен заявил, что он достиг скорости М-0.86, хотя более вероятна ошибка измерителя числа Маха в результате эффекта сжимаемости воздуха, проявлявшегося на скорости М-0.78.

Во время программы испытаний в качестве топлива для турбореактивных двигателей "Юмо" использовалось дизельное топливо К1, но его недостаток потребовал замены на более простое и доступное J2, близкое по теплотворности. Турбины двигателей запускались двухцилиндровым стартером, раскручивающим ротор до 3000 оборотов. Для запуска использовался бензин, а на скорости 6000 оборотов пилот начинал использовать сектор газа. При этом двигатель автоматически переходил на J2. Все топливо располагалось в двух фюзеляжных, мягких баках. Передний размещался между кабиной пилота и передней кромкой крыла и вмещал 1800 л, задний бак вмещал - 2000 л.

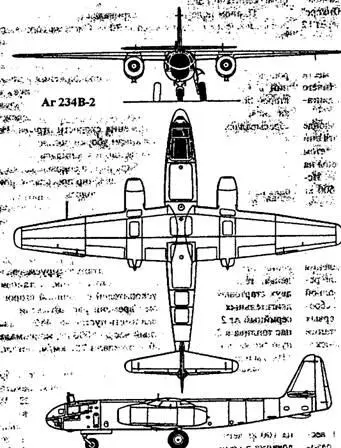

Предсерийный Ar 234В-0 был сменен на сборочной линии на Ar 234В-1, который отличался только установкой автопилота "Патин''-PDS, а оснащение подвесными баками стало стандартом. Но чистый разведчик Ar 234В-1 был только ступенькой к более мощному Ar 234В-2, способному выполнять роли бомбардировщика, "свободного охотника" и фоторазведчика.* Ar 234В-2 сходил со сборочной линии Альт-Ленневица с различными вариантами вооружения, обозначаемыми суффиксами. Так Ar 234В-2/Ь был оснащен двумя фотокамерами Rb 50/30 или Rb 75/30. Ar 234В-2/1 имел бомбоприцел "Лотфе"-7К и предназначался в основном на роль "охотника". Если устанавливался автопилот "Па-thh"-PDS, то добавлялась еще литера "р". Возможность подвески сбрасываемых баков обозначалась "г". Так вариант разведчика и "охотника" вместе с автопилотом и дополнительными баками обозначался Ar 234B-2/bpr или -2/1 рг. Бомбардировщики имели обозначение Ar 234В-2/р, -2/г и -2/рг в зависимости от вариантов оборудования.
