При термообработке ряд узлов подавался уже частично собранным, и входившие в них композитные детали коробились. Для компенсации деформаций стали подавать металлические детали, изготовленные не по конструктивным, а по технологическим чертежам, размеры в которых задавались с упреждением на величину температурных деформаций, а сами изделия прогревались в жестких пресс-формах.

Ряд операций и процессов потребовал специального оборудования, которого в промышленности прежде не было. Для термообработки крупных деталей с очень жестким соблюдением техпроцесса пришлось своими силами разработать и соорудить уникальную высокотемпературную печь ПАП, в которой выдерживалось постоянство температур во всем объеме, с минимальными перепадами по зонам ±5 °С. Она позволяла без остаточных деформаций проводить закалку и отпуск крупногабаритных деталей. Для изделий из титана, подверженных «поводке» при термообработке, использовали термокалибровку в жестких оправках.

Управление ракетой осуществляется отклонением цельноповоротных рулей, оснащенных электромеханическими приводами. Два нижних руля, прозванных «ластами», при совместном отклонении управляли ракетой по каналу тангажа, при дифференциальном - по крену. Они же парируют кренящий момент при отклонении верхнего руля для коррекции курса. Новшеством стал твердотопливный двигатель оригинальной конструкции, впервые в СССР использованный на ракете такого класса. РДТТ-160 имеет двухкамерную конструкцию, соединяя в одном корпусе две ступени - стартовую и маршевую, разделенные перегородкой и включающиеся последовательно своими системами зажигания. В двигателе использовано смесевое топливо, сочетающее горючее высокой калорийности и окислитель, выделяющий необходимый для горения кислород. Топливо отливается непосредственно в корпус двигателя с профилированным внутренним каналом звездообразного сечения, повышающим площадь газообразования и, соответственно, рабочее давление в камере сгорания и тягу. В соответствии с назначением ракеты предусмотрено ее оснащение только специальной БЧ с термоядерным зарядом (учебные ракеты несут имитатор спец-БЧ и фугасный заряд небольшой мощности, позволяющий контролировать попадание).

Как не обладавшая стратегическими возможностями, система Х-15 не подпадала под действие международных ограничительных договоров, и ее существование не обнародовалось

даже в эпоху гласности до самого марта 1992 года, когда эти ракеты были представлены на правительственном показе новой техники на аэродроме Мачулищи. Любопытно, что на первых публичных показах данные Х-15 назывались существенно заниженными, и ее дальность считалась не превышающей 150 км - вдвое ниже действительной. К этому времени аэробаллистические ракеты средней дальности появились и во Франции, всегда ревностно отстаивавшей свою авиастроительную независимость и вооружавшей ВВС исключительно отечественной техникой. Разработка ракеты ASMP началась в 1976 году и являлась единственной авиационной программой по созданию ударного ядерного комплекса значительного радиуса действия (что вызвало даже «обмен мнениями» на международных переговорах, где советская сторона настаивала на их причислении к ударным системам стратегического назначения).

Конструктивно ASMP стала сходной американскому и советскому образцам, выделяясь только большим удлинением корпуса ракеты - порядка 15 против «наших» 10 (за что и заслужила прозвище «карандаш»). Инерциаль-ная система наведения и автопилот обеспечивают программный пуск по высотной или низкой траекториям с дальностью до 250 км, а расчетная точность определила мощность БЧ в 300 кт. Общий выпуск ASMP дал 150 единиц, на вооружение они стали поступать с 1986 года - почти в то же время, что и Х-15.

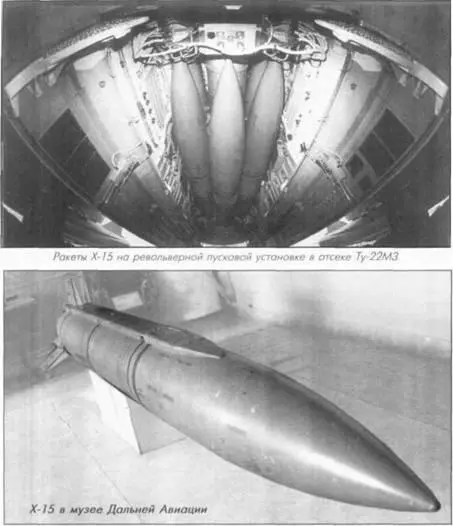

В качестве основных носителей Х-15 предполагались дальние бомбардировщики Ту-22МЗ/М2 и Ту-160. Небольшие габариты и масса Х-15 делали возможным размещение на борту значительного их числа. Для их внутренней подвески предназначалась установка МКУ-6-1, на которой шесть ракет располагаются подобно патронам в барабане револьвера. Несколько громоздкое официальное обозначение «многопозиционная катапультная установка» (МКУ) исчерпывающе характеризовало ее функции - проведение предпусковых операций, подача ракеты в стартовое положение и производство катапультирования вниз под самолет для выведения ее на безопасное расстояние от носителя. Катапультирование обеспечивается гидропневмоакку-мулятором с пневматическим толкателем, уборка катапульты - гидравликой.

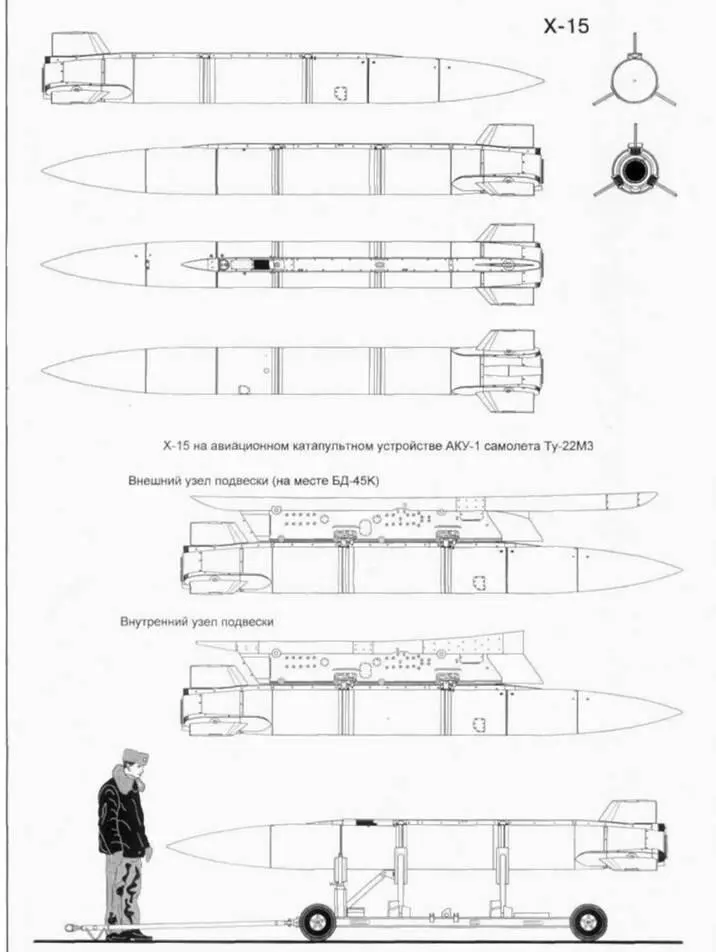

Отработка Х-15 начиналась применительно к ракетоносцам Ту-22М2, но с появлением более совершенной модификации Ту-22МЗ от доработки «двоек» отказались. Помимо шести ракет на МКУ, Ту-22МЗ дополнительно мог нести еще четыре - по одной на каждой из подкрыльевых АКУ-1, монтируемых вместо балочных держателей ракет Х-22. Управление выпуском и уборкой АКУ-1 осуществляется от воздушной системы.

В комплекс вооружения Ту-22МЗ включена бортовая система управления ракетным оружием (СУРО), обеспечивающая целеуказание, подготовку к стрельбе и управление пусковыми установками. Основой выполнения боевой задачи является обнаружение целей и установление их координат, производимое перед вылетом или в воздухе бортовыми средствами самолета. Получая от навигационного комплекса самолета данные о курсе, координатах и скорости, СУРО производит обработку информации и подготовку ИНС ракет, включающую выставку гиростабилизированных платформ, (т.е. их привязку к положению в пространстве), ввод данных о цели, определение входа в зону разрешенных пусков и автоматический контроль готовности, при выполнении которых может производиться стрельба. Полет Х-15 к цели на удалении 200 км занимает около 180-200 сек., практически не оставляя противнику времени на реагирование, а высотный профиль полета делает ее недосягаемой для ЗУР и истребителей.

Из-за задержек с доводкой комплекса Х-15 принятие на вооружение затянулось, и им были оснащены только несколько десятков Ту-22МЗ последних серий. Доработка уже находившихся в строю «троек» не осуществлялась, а «сырость» комплекса заставила отложить пуски в полках на несколько лет. Так, в 200-м ТБАП, перевооружившемся на Ту-22МЗ в начале 1986 года, первые пробные пуски Х-15 были проведены почти тремя годами спустя - в декабре 1 988 года.

Хотя твердотопливные ракеты обладали очевидными преимуществами, в эксплуатации они не пользовались особой приязнью: досаждали оставшиеся дефекты, лучшего оставляла желать надежность систем, имели место случаи несхода ракет с пусковых установок из-за отказов СУРО. Непривычным было соседство на борту двух разнотипных комплексов с принципиально разным регламентом подготовки и процедурой операций экипажа (из-за такого различия обычно не практиковались и смешанные варианты вооружения из ракет и бомб, отличавшиеся самой постановкой задачи и методикой применения). По этой причине в строю самолеты для стрельб всегда несли ракеты только одного типа, выполняя пуски Х-22 или Х-15. Эти методические недочеты, пусть и не носив-
