Авиация и космонавтика 2001 10

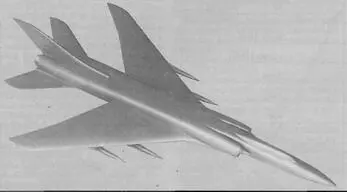

Модель Ту-128А

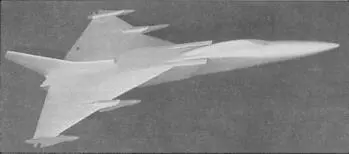

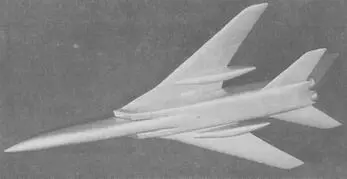

Модель Ту-138

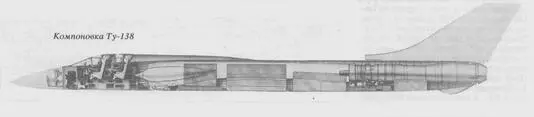

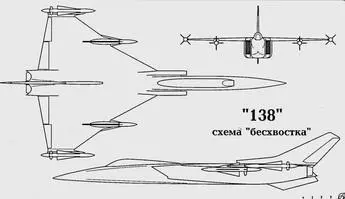

Помимо нескольких проектов самолета "138", выполненных по схемам, в основном повторявшим исходный Ту-128, в ОКБ прорабатывалось в 1963 году несколько вариантов схем для самолета "138", базировавшихся на нетрадиционных компоновочных схемах, в частности, предлагались схемы бесхвостки с дельта-крылом и схема "утка". Помимо двигателей типа ВД-19, для самолета "138" рассматривалась возможность использования РД-36-41, которые являлись дальнейшим развитием ВД-19. Самолет "138" и комплексы на его базе имели следующие проектные данные:

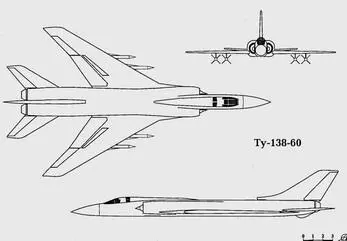

Ту-138-60 Ту-138-100

Длина самолета, м 31,73

Размах крыла, м 17,53

Высота самолета, м 7,78 Взлетная масса, кг 45000-47000 Максимальная скорость полета с ракетами, км/ ч 2100-2400 Рубежи перехвата, км на сверхзвуке 1000

на смешанном режиме 1600-1800 на дозвуке 2000-2100

Время барражирования, ч 4,0-4,5 Дальность обнаружения целиРЛС.км 90-100 130-200

Опыт эксплуатации комплекса Ту-128С-4, проектные наработки по проектам "128" и "138", а также новые более жесткие требования к перспективным авиационным комплексам перехвата со стороны заказчика позволили ко второй половине 60-х годов сформировать программу модернизации и развития подобных систем. Было решено вести работы в три этапа. На первом этапе решено было провести работы по уменьшению высоты боевого применения комплекса с 8000-10000 м до 500-1500 м, с повышением помехоустойчивости элементов комплекса. Реализацией первого этапа модернизации стали работы по комплексу Ту-128С-4М. На втором этапе планировалось увеличение с 21000 м до 23000-25000 м высот и скоростей с 2000 км/ч до 3000 км/ч перехватываемых целей, на встречно-пересекающихся курсах. Уменьшение минимальной высоты боевого применения до 50-1000 м, при расширении зон возможных пусков ракет до 60 град., дальнейшего повышения помехоустойчивости элементов комплекса. На этом этапе должны были быть расширены возможности комплекса по проведению автономных и полуавтономных боевых действий. Увеличивалась с 50 км до 90-100 км дальность обнаружения целей, с 35-40 км до 65-70 км дальность пуска ракет и с 7-8 км до 9-10 км превышение поражаемых целей. Предложения по этому этапу базировались на наработках по проектам "128А" и "138". На третьем этапе планировалось значительное улучшение летных характеристик самолета-носителя за счет применения новых двигателей и новых конструктивных и компоновочных решений. Третий этап базировался частично на работах по проектам "128А" и "138" и предполагал дальнейшие работы над перспективными комплексами и их самолетами-носителями. По третьему этапу в ОКБ во второй половине 60-х годов велись работы по проекту, получившему обозначение "148" (Ту-148).

Работы по глубокой модернизации авиационно-ракетного комплекса дальнего перехвата на базе самолета Ту-128 и тупиковое положение с проектированием самолета-носителя для нового комплекса Ту-138 потребовали от ОКБ настойчиво искать новые неординарные пути в развитии линии дальних тяжелых истребителей-перехватчиков. В частности, практически одновременно с началом проектирования дальнего ракетоносца с крылом изменяемой стреловидности самолета "145", в ОКБ началось проектирование авиационного комплекса дальнего перехвата, в основе которого должен был лежать тяжелый истребитель-перехватчик с крылом изменяемой стреловидности.

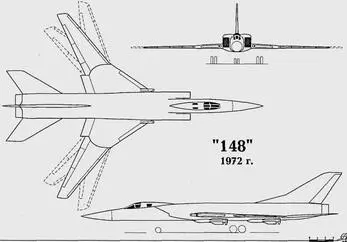

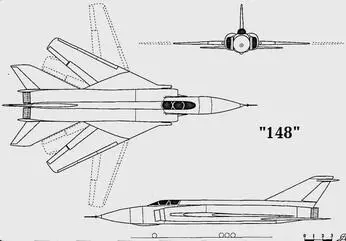

Проектирование нового комплекса, получившего по ОКБ обозначение самолет "148" (Ту-148), началось в 1965 году. Осенью 1965 года в ОКБ определились с основными характеристиками комплекса, его назначением и мо-дификационными возможностями с учетом новой конфигурации самолета-носителя. Применение крыла изменяемой стреловидности в полете в сочетании с двумя ТРД ВД-19Р2 (дальнейшее развитие ВД-19 с взлетной тягой 14200 кгс) позволяли разрешить многие противоречия предыдущих одноре-жимных проектов и значительно расширить возможности тактического применения самолета. Ожидалось получить в конфигурациях максимальной и большой стреловидности скорости при полетах на высотах 50-100 м - 1400 км/ч и на высотах 16000-18000 м - 2500 км/ч и практическую дальность на этой скорости - 2500 км и при полетах на высотах 50-500 м на скоростях 1400 км/ ч - 570 км, на скорости 1000 км/ч -1850 км. При стреловидности крыла, соответствующей крейсерскому полету на дозвуке, обеспечивалась дальность 4800 км. В случае применения дозаправки топливом в полете показатели по дальности, в зависимости от режима полета, увеличивались на 30-40%. Взлетно-посадочные характеристики, даже с увеличением взлетной массы Ту-148 до 55-60 тонн (для Ту128 - 43 тонны), получались значительно лучше, чем у Ту-128: длина разбега 800 м плюс возможность использования с аэродромов третьего класса и с грунтовых ВПП (для Ту-128 - 1350 м и второй класс соответственно).

Помимо функций дальнего истребителя-перехватчика Ту-148 мог использоваться, с учетом соответствующего переоборудования: для обнаружения и нарушения воздушных транспортных перевозок в оперативном тылу противника - самолет-"рейдер"; для обеспечения ПВО надводных кораблей на больших удалениях от их баз; как носитель ракет класса "воздух-земля" различного назначения, в том числе и с пассивными ГСН для поражения наземных РЛС и самолетов ДРЛО; разведчика радиотехнических средств; маловысотного и высотного фоторазведчика; тактического бомбардировщика носителя ядерных и обычных бомб, а также штурмовика, вооруженного НУРС и пушками, в зонах с относительно слабой ПВО сухопутных войск и против небольших кораблей. Вариант тактического (фронтового) бомбардировщика был вполне логичен: большой внутренний грузоотсек, приличная грузоподъемность, способность выполнять полеты на малых и сверхмалых высотах - подобная машина могла бы в перспективе составить конкуренцию ударному тактическому самолету Т-6, над которым работало в то время ОКБ П.О.Сухого, а в дальнейшем и его развитию с крылом изменяемой стреловидности Т-6-2И (Су-24). Более того, в случае проведения дополнительных работ по проекту, при желании возможно было получить стратегический ударный самолет для нанесения точечных ядерных ударов по важным хорошо защищенным объектам (самолет, близкий по своим характеристикам к американскому FB-111 А). Фактически речь шла о создании многоцелевого самолета с широкими возможностями для дальнейшего развития. Второй "изюминкой" проекта, помимо крыла изменяемой в полете стреловидности, определившего его лицо и во многом его основные компоновочные решения, стало предложение использовать на Ту-148 новую комбинированную теплорадиолокационную систему управления оружием "Смерч-100", включавшую в себя радиолокационную станцию квазинепрерывного излучения с диаметром зеркала антенны 2,0 м (антенна с фазированной антенной решеткой), аппаратуру теплового канала обнаружения и сопровождения целей, сопряженную с РЛС, цифровую БЦВМ и радиолокационные антенны бокового обзора. Разработчики системы "Смерч-100" обещали обеспечить дальность обнаружения воздушных целей типа Ту-16 при атаке из передней полусферы до 3000-3500 км, дальность обнаружения при боковом поиске до 600 км, дальность обнаружения целей теплопеленгатором на попутных курсах до 100 км. Система "Смерч-100" должна была обеспечивать пуск и управление ракетами в режиме поиска на дальности 250 км при атаке из передней полусферы. По тем временам подобные характеристики смотрелись на грани фантастики и могли бы в случае успешного создания системы на долгие годы решить проблемы с дальними авиационными комплексами перехвата. Подобная бортовая РЛС позволяла одиночному перехватчику вести контроль за большой зоной воздушного пространства и в определенной степени использовать его как самолет радиолокационного дозора и управления в локальной зоне ПВО, в том числе и для обеспечения действий других истребителей-перехватчиков. Подобное групповое использование проверялось на учениях групп истребителей Ту-128 и показало свою высокую эффективность. В случае использования новой РЛС с большой дальностью этот метод мог получить свое дальнейшее развитие. На первом этапе планировалось оснастить комплекс ракетами К-100 с комбинированной теплорадиолокацион-ной ГСН с различными типами боевых частей с дальностью пуска 80 км, в дальнейшем, поскольку возможности системы "Смерч-100" это позволяли, имелась возможность переходить на ракеты "воздух-воздух" с большей дальностью. Система вооружения давала возможность осуществлять перехват и уничтожение целей, летящих на высотах от 50 м до 32000-35000 м со скоростями от 500 до 4000-4500 км/ч. Комплекс бортового оборудования включал самые современные функциональные системы, в том числе: систему траекторного управления; комплекс ПНО, обеспечивающий автономную навигацию; бортовую единую автоматическую систему приема информации о различных типах целей, команд с пунктов управления, наведения и передачи информации другим самолетам; систему низковысотного полета. Все вооружение и целевое оборудование при различных вариантах тактического использования размещалось в фюзеляжном грузоотсеке. Многоцелевое использование Ту-148 предполагало быстрый переход с одного варианта на другой в условиях эксплуатации. Грузоотсек со сменными модулями рассчитывался на следующие варианты загрузки: четыре ракеты К-100; одна Х-22 или две Х-28, или четыре К-100П; аппаратура радиотехнической разведки "Булат" или "Сабля", или "Вираж"; АФА типа "Алмаз", ПАФА и АФА-42/20 плюс дополнительный топливный бак или АФА-42/20, два АФА-54 и АФА-45; две тактические ядерные бомбы или контейнеры с НУРС, или с авиационными пушками с боекомплектом. В варианте дальнего барражирующего перехватчика комплекс Ту-148-100 мог обеспечить на дозвуке рубеж перехвата 2150 км, на скорости 2500 км/ч - до 1000 км и на комбинированном режиме - до 1700 км; время барражирования на рубеже 1300 км до 2 часов, а на 500 км - до 4 часов, что давало возможность надежно прикрыть сравнительно небольшими силами и средствами северные и восточные районы страны. В случае удачи проекта, ПВО могла получить в высшей степени эффективную систему. Но именно высшая степень насыщения комплекса суперсовременным оборудованием и являлась самым слабым местом, принимая во внимание уровень развития радиоэлектронной промышленности в СССР в 60-ые годы. Подобный комплекс реально мог появиться, при самых благоприятных условиях, как минимум лет через десять. Что и подтвердилось на практике: значительно более простой и менее эффективный комплекс на основе системы "Заслон" увидел свет только в 70-е годы. Направление на создание многоцелевой машины, способной выполнять функции и перехватчика, и фронтовой ударной машины, было не в русле основного направления развития отечественных ВВС, которые, в отличие от американских ВВС, по разным причинам, иногда субъективным, стремились всегда иметь на вооружении несколько типов самолетов узкоцелевого назначения, а не многоцелевую боевую машину. Кроме того, следует учитывать, что при определенном раскладе проект "148" в предлагавшемся виде мог поставить в определенной степени под сомнение программу глубокой модернизации Ту-22 в Ту-22М, а это было явно ни в интересах ОКБ, ни в интересах заказчика, так как создание самолета по проекту Ту-22М ("145") имело сравнительно небольшую степень технического риска, так как он во многом базировался на проверенных решениях Ту-22, а Ту-148 весь был нашпигован техническими новациями и его создание в обозримом будущем с учетом уровня тогдашних отечественных технологий, особенно по системам оборудования и ударному комплексу, являлось весьма проблематичным. В результате всех этих факторов проект Ту-148 в первоначальной конфигурации не вызвал интереса у ВВС и не получил развития.
