В конечном счете, модернизация самолета привела к созданию совершенно новой машины и комплекса К-22Н, для которого конструкторы МКБ «Радуга» подготовили модифицированные ракеты - изделие Д-2Н. Сохранив общую схему и компоновку, ракета претерпела значительные изменения, как по конструкции, так и системам.

Вариант Х-22Н оснащался ГСН с активным радиолокационным координатором цели типа «ПМГ», а также автопилотом, обеспечивавшим наведение ракеты по верхней или нижней траектории (отсюда и буква «Н» в обозначении), в зависимости от высоты полета носителя. Траектории различались высотой и маршевой скоростью. Двигатель ракеты, соответственно, получил промежуточный режим работы с тягой 1340 кгс или маршевый 600 кгс.

Система управления ракеты вместе

мех.

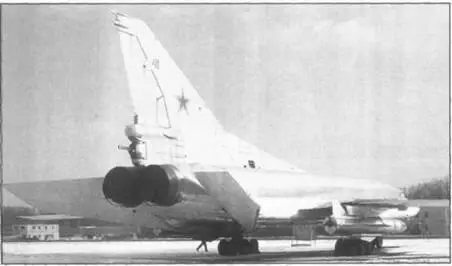

Ту-22М2 с одной ракетой Х-22НМА

с самолетной станцией «ПНА» составляли систему управления авиационно-ракетного комплекса «Планета», осуществлявшую поиск целей, целеуказание и автономное наведение ракет. Помимо наведения ракет по высотной и низкой траекториям, предполагалось реализовать также пуски по баллистическому профилю, но на практике этот режим не был осуществлен; не удалось внедрить и использование головок ракет на подвеске для самостоятельного поиска целей (например, на случай отказа или подавления помехами РЛС самолета).

Конструктивно Х-22Н отличалась также устройством БЧ, облегченной до 630 кг, однако и такая фугасно-кумуля-тивная БЧ обеспечивала вывод из строя крупного корабля - ее попадание вызывало разрушение борта и пробоину площадью 22 кв.м, выжигая кумулятивной струей отсеки на глубину 11-12 м и поражая корабельные конструкции и оборудование фугасным ударом и потоком осколков.

В конструкции ракеты многие агрегаты заменили на более современные, повысив их надежность. Изменился также механизм раскладки нижнего киля, который на прежних Х-22 опускался и фиксировался перед вылетом. Взлет Ту-22М с ракетой в такой конфигурации был рискован стесыванием киля о бетон, из-за чего ввели раскладку киля пневматикой уже в ходе ее пуска. Плотная компоновка самолета затрудняла также размещение ракеты в грузоот-секе, где буквально не оставалось места для ее верхнего киля, и так помещавшегося в специальной выемке кессона-бака. Верхушку киля также сделали складной.

Бортовая энергетика и двигатель обеспечивали Х-22Н дальность полета более 500 км, однако по условиям наведения она ограничивалась 330350 км. Основные режимы и принципы управления соответствовали реализованным в Х-22, но варианты использования комплекса повышали гибкость его применения и эффективность, расширяя возможности и диапазон тактических приемов.

Обнаружение крупных наземных объектов станцией «ПНА» достигалось с рубежа 350-500 км, авианосцев - с 300-400 км, других больших кораблей (цели типа «крейсер») - с 250-350 км. Пуск по верхней траектории с маршевой высотой полета ракеты 22,5 км производился при полете носителя на высотах 8000-13000 м, по нижней траектории с выходом ракеты на 12 км пуски выполнялись при полете самолета на высотах от 1000 до 8000 м. В первом случае скорость ракеты составляла М=3,4, во втором, с учетом большей плотности воздуха и скоростного напора, М=2. Вероятность попадания Х-22Н в цель типа «крейсер» оценивалась в 0,8-0,9.

Первые Ту-22М несли одну ракету, размещавшуюся на фюзеляжном держателе БД-45Ф. Последующие модификации получили возможность подвески до трех ракет с размещением еще двух АКР на подкрыльевых узлах БД-45К. Чтобы избежать срыва рулей с застопоренного положения и их разрушения возмущенным потоком, на X-22 их консоли блокировались на подвеске мощным фиксирующим узлом на общей раке, отстреливающимся после отхода от самолета и запуска двигателя. Громоздкую систему доработали, существенно облегчив и заменив индивидуальными фиксаторами, которые поджимались к корпусу ракеты и освобождали рули.

Вооружение из трех ракет внушительно повышало ударную мощь самолета, однако этот вариант перегружал машину и существенно сокращал радиус действия, с одной Х-22Н ракетоносец имел радиус действия на дозвуковом режиме 2200 км (на сверхзвуке он сокращался вдове), сохранялся близким и с двумя ракетами, но подвеска трех ракет уменьшала его до 1500 км. Такой вариант рекомендовалось использовать только в качестве транспортировочного при перебазировании самолетов на передовые аэродромы. Боевая эффективность полка Ту-22М с ракетным комплексом К-22Н оценивалась вдвое выше, чем у Ту-16К-26, и втрое - по сравнению с Ту-16К-10.

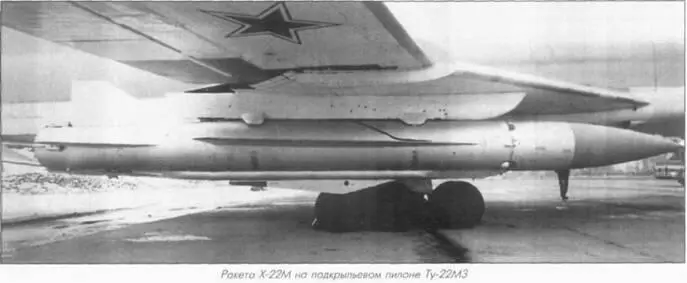

В серийное производство, начиная с весны 1973 года, поступила модификация Ту-22М2 и, с 1978 года, - Ту-22МЗ. В состав авиационно-ракетно-го комплекса К-22М, помимо ракет X-22Н/НА, входили также усовершенствованные ракеты Х-22М с головкой «ПГ» и Х-22МА с головкой «ПСИ» (изделие Д-2М). Авиационно-ракетный комплекс К-22М был принят на вооружение ДА и АВМФ в августе 1976 года.

Противорадиолокационные ракеты Х-22НП/МП с пассивной пеленгацион-ной ГСН в комплексе с системой управления и целеуказания «Курс-Н/НМ» на практике не нашли применения на Ту-22М2 и МЗ. Препятствием являлись низкая эффективность и ненадежность системы, особенно при использовании на больших дальностях, которые у этих ракет достигали 400 км. Задача дальней противорадиолокационной атаки оказалась сложной - сорвать наведение могло выключение станций-целей при угрозе, а развертывание в сети ПВО противника уводящих станций-ловушек, имитирующих работу РЛС в тех же диапазонах, в сочетании с по-меховыми станциями, служило эффективным средством защиты. Корректировать же наведение с борта носителя на больших дальностях не представлялось возможным. Свою роль сыграла также информация о том, что ЗРК дальнего действия с радиусом стрельбы в сотни километров («Бомарк», «Супер Бомарк» и «Найк»), для борьбы с которыми и предназначались эти ракеты,

уже в начале 70-х годов начали снимать с вооружения.

Помимо боевых ракет, серийно производился контейнер-имитатор в корпусе Х-22, содержавший аппаратуру ГСН и аналоги оборудования, но без БЧ, двигателя и топлива. Использование учебного контейнера позволяло выполнять тактические пуски со всех трех точек Ту-22М и учебных Ту-134УБК, обеспечивая тренировки экипажей и экономя боевые Х-22 (после нескольких полетов на подвеске с вибрациями, нагрузками и работой под током их начинка могла выйти из строя).

Ракеты типа Х-22 послужили также основой при постройке беспилотных ракет - мишеней, имитировавших полет сверхзвуковых АКР при тренировках расчетов ЗРК и истребителей.
