Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

2. 76-мм АУ

3. РБУ "Bofors"

4. АП навигационной РЛС SPS-67

5. Визирные колонки

6 АП РЛС ZW06

7. АП CyoWM 22/41 и WM 25

8. АП lhctl-mm SATCOM

9. Al 1 системы "Canopus"

10. ТПК ПКРК "Harpoon'

11. АП РЛС DA 05/2

12. 40-мм АУ

13. 324-мм ТА

14. ПУ ЗРК "Albaoos"

Главные размерения, м:

длина наибольшая 93,5

ширина наибольшая. 14

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4x6 РА 6 L 280 - 8 820

количество гребных винтов.2 ВРШ

носовое подруливающее устройство, л.с340

Скорость хода наибольшая, уз..20

Дальность плавания ходом 15 уз, мили 10 000

Экипаж, чел. (в том числе офицеров) 86 (10)+ 24 кадета и 13 преподавателей

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих 2 х 1

боекомплект.. 2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса «Mistral»

количество ПУ х направляющих (тип ПУ).2 х 2 («Simbad»)

боекомплект24 ЗУР

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»1

количество АУ х стволов (тип АУ) 2x1 - 20-мм (F2)1*

ОЭСУ.. «Najir»

Авиационное:

количество х тип вертолетов. 1 х «Panther» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП. светотехническое

тип ангара палубный

Ради оэлектронн ое:

РЛС обнаружения ВЦ и НЦ DRBV 21А

РЛС навигационная тип 1229

средства РТР.ARBR 17

пассивные средства РЭП

(количество ПУ х направляющих)«Dagaie» Mk 2 (2 х 10 -127-мм ПУ)

'* Устанавливаются вместо ЗРК «Mistral".

Контракт на постройку двух патрульных фрегатов типа Floreal был заключен 23 октября 1998 г. Они отличаются от базового проекта составом артиллерийского вооружения (76-мм АУ вместо 100-мм на однотипных фрегатах ВМС Франции). Подробно о кораблях этого типа см. в разделе о фрегатах Франции.

Фрегаты являются самыми крупными кораблями ВМС Мексики. Основное их предназначение-контроль в исключительной экономической зоне Мексики, а также борьба с транзитом контрабанды, прежде всего, наркотиков и оружия из Латинской Америки в США. Именно по этой причине ВМС страны пополняются кораблями по линии военной помощи США.

Во многом ситуация осложняется повстанческим движением в южных штатах Мексики, что способствует поступлению контрабандного оружия в страну В ходе совместных учений с ВМС США отрабатываются также противолодочные задачи. Однако в целом крупные боевые корабли ВМС Мексики оцениваются за рубежом как «музейные экспонаты»

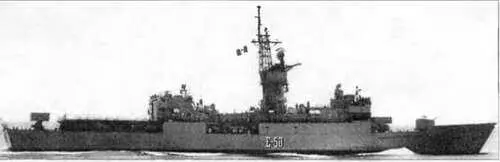

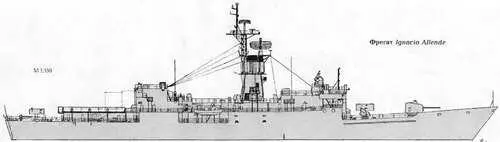

ФРЕГАТ IGNACIO ALLENDE

Водоизмещение, т:

стандартное 3 011

полное 4 260

Главные размереиия, м:

длина наибольшая. 134

ширина наибольшая 14,3

осадка при полном водоизмещении. 4,6

осадка наиболее выступающей частью 7,8

1. Контрпик

2. Помещение шпилевых машин

3. Кладовые

4. Подбашенное отделение 127-чм АУ

5. Погреб 127-мм патронов

6. Кубрики личного состава

7. Помещения акустиков

8. Санузел

9. Канцелярия

10. Электростанция

11. Носовой отсек вспомогательных механизмов

12. Котельное отделение

13. Машинное отделение

14. Столовая личного состава

15. Помещения рефрижираторных машин

16. Коридор гребного вала

17. Торпедный погреб

18. Румпельное отделение

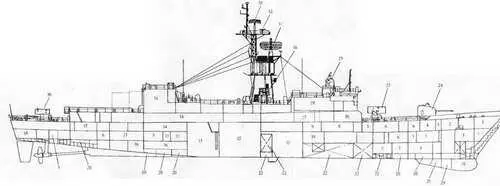

Продольный разрез фрегата Ignacio AJIende

19. Обтекатель антенны ГАС SQS-26 СХ

20. Цистерны пресной воды

21. Якорная ниша

22. Топливные цистерны

23. Отсек вспомогательных механизмов

24. 127-мм АУ

25. ПУ ПЛРК ASROC

26. Погреб ПЛУР

27. Помещение вспомогательного оборудования БИП

28. БИП

29. Пост СУАО с АП РЛС SPC-53D/F

30. АП средств SLQ-32 (V)2

31. АП РЛС SPS-40B

32. АП навигационной РЛС LN66

33. АП РЛС SPS-67

34. Кают-компания

35. Ангар

36. ПУ ЗРК "Sea Sparrow"

Главная энергетическая установка:

тин.,. ПТУ

количество х тип T3A -

- суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox»

(84,4 кг/см', 510°С)

количество гребных винтов..1 ВФШ

Скорость хода наибольшая, уз 27

Дальность плавания ходом 22 уз, мили.4 000

Экипаж, чел. (в том числе офицеров) 288 (20)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса. ASROC

количество ПУ х направляющих (тип ПУ).1x8 (Мк 112)'*

боекомплект..16 ПЛУР RUR-5A

Зенитный ракетный комплекс:

тип комплекса «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 25)

боекомплект. 8 ЗУР RIM-7E-5

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1x 1 - 127/54 (Мк 42 мод. 9)

СУ. Мк 68 Mod 3 с РЛС SPG-53D/F

Противолодочное:

количество ТА х труб (тип ТА).4 х 1 - 324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

СУ противолодочного оружия Мк 114 мод. 6

Авиационное:

количество х тип вертолетов. 1 х ВО 105СВ

оборудование ВПП. светотехническое

тип ангара.телескопический

Радиоэлектронное:

БИУС FRISTS с системой Link 14

РЛС обнаружения ВЦ. SPS-40B

РЛС обнаружения НЦ.SPS-10 или SPS-67

РЛС навигационная LN66

средства РТР SLO-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с антенной в бульбовом обтекателе.SQS-26 СХ

система противоторпедной защиты T Mk 6/SLQ-25 «Nixie» ПРИ системы TACAN. SRN-15

" Две направляющие ПУ доработаны для пуска ПКР «Нагрооп»

Корабли типа Knox были выведены из состава ВМС США в 1992-1993 гг. Ignocio Allende и Mariano Abasolo приобретены у США 29 января 1997 г., а третий корабль -в 1998 г. Все они вошли в состав ВМС Мексики 23 ноября 1998 г., после капитального ремонта, проведенного на одной из верфей США. В ходе него ЗАК «Vulcan Phalanx» заменили на ЗРК «Sea Sparrow». Передаваемый в 2000 г. однотипный фрегат Whipple, как и б. Roark, предполагается использовать в качестве источника запчастей. Подробно о кораблях типа Кпох см. разделы о фрегатах Греции, Египта, Тайваня и Турции.

Водоизмещение, т:

стандартное 2 360

полное.. 2 650

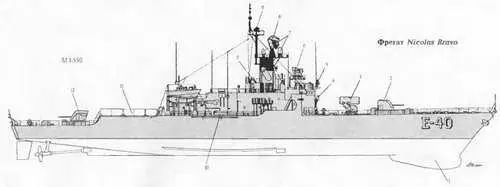

1. Обтекатель антенны ГАС SQS-26 AXR

2. 76-мм АУ

3 ПУ ПАРК ASROC
