Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Фрегаты являются самыми крупными и современными надводными кораблями национальных ВМС Нидерландов Они полностью интегрированы в структуры NATO, участвуют в совместных учениях, входят в состав постоянного соединения ВМС NATO в Атлантике. Нидерланды владеют заморскими территориями, континентальный шельф которых богат полезными ископаемыми, в частности нефтью. Эти районы относятся к спорным, и на них претендуют сопредельные государства. Поэтому фрегаты являются эффективным средством защиты государственных интересов Нидерландов. Страна располагает развитой промышленностью, способной самостоятельно строить фрегаты, отвечающие всем современным требованиям.

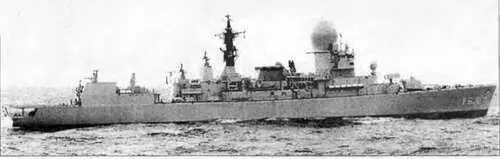

ФРЕГАТ DE RUYTER

Водоизмещение, т:

стандартное 3 665

полное 4 308

Главные размерения, м:

длина наибольшая. 138,4

ширина наибольшая.14,8

осадка при полном водоизмещении 4,6

Главная энергетическая установка:

тип газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с2 х ТМЗВ -50 880

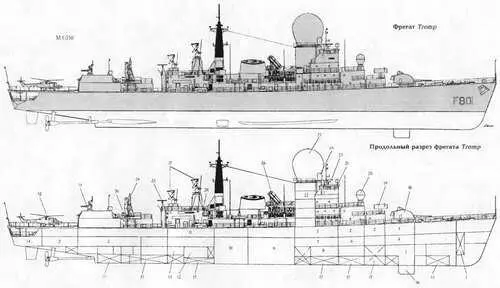

1. Цепной ящик

2. Кубрики личного состава

3. Подбашенное отделение 120-мм АУ

4. Кладовые

5. Погреб 120-мм патронов

6. ЦБП

7. ПЭЖ

8. Отсек рефрижераторных машин

9 Носовое машинное отделение (форсажные ГТД и носовая электростанция)

10. Кормовое машинное отделение (маршевые ГТД и редукторы)

11. Торпедный погреб

12. Кормовая электростанция 13 Помещения ГРЩ

14. Румпельное отделение

15. Балластная цистерна

16. Обтекатель антенны ГАС CWE-610

17. Топливные цистерны

18. 120-мм АУ

19. ПУ ЗРК "NATO Sea Sparrow"

20. АП РЛС WM 25

21. Ходовой мостик ГКП

22. Радиолокационная рубка

23. АП навигационной РЛС тип 1226

24. АП системы SCOT ID SATCOM

25. Обтекатель АП MTTR/SPS-01

26. ТПК ПКРК "Harpoon"

27. АП РЛС SPG-51C

28. 324-мм ТА

29. ПУ ЗРК "Standard SM-1MR"

30. ПУ НУРС системы SRBOC

31. 30-мм АУ

32. Вертолет "Lynx" SH-14B

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2 л RM1C -9 900

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз. 30

Дальность плавания ходом 18 уз, мили.5 000

Экипаж, чел. (в том числе офицеров) 306 (34)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

количество ПУ х направляющих 2x4

боекомплект. 8 ПКР RGM-84G

Зенитные ракетные комплексы:

тип комплекса.. ((Standard SM-1MR»

количество ПУ х направляющих (тип ПУ). lxl (Мк 13 мод. 4)

боекомплект 40 ЗУР RIM-66E

или RIM-66E-5

СУ.Мк 74 мод. 2 с двумя РЛС SPG-51С

тип комплекса. «NATO Sea Sparrown

количество ПУ х направляющих (тип ПУ) I х 8 (Мк 29 мод. 3)

боекомплект 16 ЗУР RIM-7M/P

СУ.Мк 91 мод. 2 с РЛС подсветки WM 25

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 2 - 120/50 («Boiors»)

СУWM 25

количество АУ х стволов (тип АУ).1x1 - 30-мм (((Goalkeepers)

количество АУ х стволов (тип АУ). 2 х 1 -20/70 («ОегИсоп»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное.

количество х тип вертолетов 1 х «Lynx» SH-14B

оборудование ВПП. светотехническое

тип ангара палубный

Ради оэлект ронн ое:

БИУС. SEWACO-I с системами Link 10 и 11,

SCOT ID SATCOM

РЛС обнаружения ВЦ и МЦ MTTR/SPS-01

РЛС навигационная 2 х тип 1226

комплекс РЭБ. «Ramses»

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 x 6 - 130-мм)

ГАС с подкильной антенной. CWE-610

Работы над проектом эсминца УРО были начаты в середине 1967 г. Всего было построено два корабля данного типа. Тготр (вступил в строй 3 октября 1975 г.) выведен из состава флота в середине 1999 г. и законсервирован. С 1996 г. эти корабли классифицируются как фрегаты УРО.

После вооружения ПКРК «Нагрооп» данные корабли получили возможность вести борьбу с надводными кораблями противника на дистанциях свыше 50 миль (до этого она была ограничена возможностями 120-мм АУ, что считалось явно недостаточным). В период с 1988 по 1990 гг. оба эсминца прошли модернизацию, связанную с установкой ЗАК и новых РТС

В настоящее время корабли предполагается заменить на фрегаты типа LCF. Ведутся переговоры о продаже их Индонезии.

Корпус гладкопалубный, стальной, на 2/3 длины имеющий двойное дно. Междудонное пространство используется в качестве топливных и масляных цистерн. Корпус разделен водонепроницаемыми переборками на 13 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются бортовые управляемые рули и скуловые кили.

Надстройки выполнены из алюминиево-магниевых сплавов.

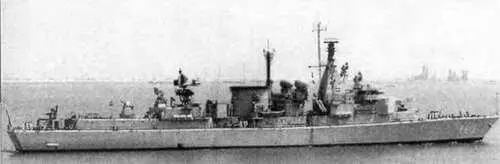

ФРЕГАТ JACOB VAN HEEMSKERCK

Водоизмещение, т:

стандартное 3 240

полное.. 3 750

Главные размерения, м:

длина наибольшая.. 130,5

ширина наибольшая 14,6

осадка при полном водоизмещении 4,3

осадка наиболее выступающей частью6,2

Главная энергетическая установка:

тип.газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с2 х ТМЗВ -50 880

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2xRMlC - 9 900

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 30

Дальность плавания ходом 16 уз, мили 4 700

Экипаж, чел. (в том числе офицеров). 197 (23)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Нагрооп»

количество ПУ х направляющих. 2x4

боекомплект. 8 ПКР RGM-84D

Зенитные ракетные комплексы:

тип комплекса.((Standard SM-1»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 1)

боекомплект40 ЗУР RIM-66E или RIM-66E-5

тип комплекса. «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29)

боекомплект 24 ЗУР (RIM-7M/P)

СУ Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1 - 20/70 («Oerlicon»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод 5)

тип торпед. Мк 46 мод. 5

Радиоэлектронное:

БИУС. SEWACO-IV с системами Link 11, SATCOM

РЛС обнаружения ВЦ. LW 08

РЛС обнаружения ВЦ и МЦ SMART
