Михаил Маслов - «Король истребителей» Боевые самолеты Поликарпова

Замена ручек направления продолжалась до наступления 1938 г. - всего в воинские части разослали 2025 новых комплектов, затем последовал заказ еще на 250 комплектов. Управление вновь выпускаемых машин было соответствующим образом доработано и усилено.

Замену колес на размер 700x150 мм начали производить с окгября 1937 г. начиная с 31-й серии. Что касается других доработок, то их количество оказалось весьма существенным - по оценкам заводского КБ, до конца года в конструкцию и оборудование И-16 внесли свыше 3000 изменений.

Существенные претензии выдвигались к надвигаемому фонарю кабины пилота, который устанавливался на тип 4 и тип 5. Фонарь надвигался на летчика по специальным рельсам до упора на 6-м шпангоуте фюзеляже. Помимо механической фиксации в закрытом положении, фонарь удерживался набегающим потоком воздуха. Облегчению его сдвига в открытое положение способствовали шнуровые резиновые амортизаторы. Задумка изначально была неплохой, однако в полете фонарь передвинуть вперед оказывалось затруднительно. Порою его заклинивало в закрытом положении, что исключало покидание с парашютом в аварийной ситуации. Кроме того, качество целлулоида в фонаре оставляло желать лучшего, а при забрызгивании его моторным маслом обзор из самолета и вовсе становился неудовлетворительным. Все указанные обстоятельства не внушали летчикам доверия к такому фонарю, и они обычно фиксировали его в открытом положении.

В результате появился неподвижный козырек, автором которого стал директор завода Е.И. Мирошников. Достаточно простой, выкроенный всего из двух деталей, козырек явился последним элементом, определившим окончательный облик истребителя. Уже в начале 1937 г. такой козырек смонтировали на И-16 № 521096, в феврале эту машину передали в НИИ ВВС. Летчики отметили приемлемое задувание потока воздуха в кабине и заметное улучшение обзора. В сентябре 1937 г. такие козырьки установили на двух десятках серийных машин, однако массово они пошли уже на И-16 тип 10 в 1938 г. По причине недостатка коллиматорных прицелов ПАК-1 на И-16 тип 5 с неподвижными козырьками устанавливали преимущественно старые оптические прицелы ОП-1.

Особо следует остановиться на деятельности по облегчению конструкции И-16. Николай Поликарпов, в частности, считал, что снижением веса можно добиться значительного улучшения характеристик самолета. С ним соглашались многие летчики, однако на практике И-16 набирал полетный вес от серии к серии.

В 1937 г. облегчение велось в рамках заказа самолетов для пилотажных групп. В первых числах августа завод представил для летной оценки 9 облегченных И-16, в конструкцию и оборудование которых внесли 63 пункта изменений и дополнений. Облетавшие самолеты начальник НИИ ВВС комдив Бажанов и старший лейтенант Супрун остались довольны. Степан Супрун впечатлился настолько, что даже заявил, будто эти машины маневреннее, чем И-15.

В октябре 1937 г. завершились государственные испытания одного из облегченных экземпляров - И-16 № 5210660 с двигателем М-25 А. Благодаря снятому оборудованию взлетный вес самолета удалось снизить до 1490 кг. Снижение веса и более тщательная отделка повысили максимальную скорость на 15-20 км/ч, время виража составило 12,3 сек. Самолет имел более переднюю центровку, что положительно сказалось на повышении устойчивости в воздухе.

Опыты с облегчением продолжились при внедрении И-16 тип 10. Для получения сравнительных характеристик в конце 1937 - начале 1938 г. построили три машины (№ 1021241, 1021242 и 1021243), на которых осуществили различные мероприятия по снижению веса.

В частности, уменьшили приборную доску и количество приборов, сняли аккумулятор, посадочные факелы, огни АНО и обрезали пол, уменьшили сечение труб крепления верхних пулеметов и диаметры трубок манометров. Ковши капота выполнили из дюраля Б-1, а не из стального листа, сняли электростартер, использовали более легкое полотно для обшивки крыла. На И-16 № 1021241 сняли маслорадиатор, литой кислородный баллон заменили на сварной, глубину купола шасси уменьшили на 25 мм. Кроме этого, использовали колеса с дисками из электрона, установили более легкий костыль старой конструкции. Все три самолета оборудовали посадочными щитками и уменьшенными по размаху элеронами. На всех машинах уменьшили запас патронов, а две из них летали с двумя пулеметами. Результаты облегчения были следующими:

И-16 М-25В № 1021242 - облегчен на 139 кг (4 пулемета); И-16 М-25В № 1021241 - облегчен на 193 кг (2 пулемета, без маслорадиатора);

И-16М-25А№ 1021243- облегченна 194кг(2 пулемета).

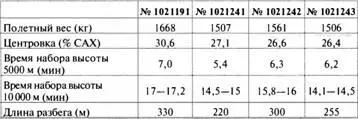

В ходе проведения государственных испытаний в НИИ ВВС в июле 1938 г. на облегченных И-16 летали Таборов-ский, Кравченко, Коккинаки, Сузи. Самолеты сравнивались со стандартным серийным И-16 М-25В № 1021191.

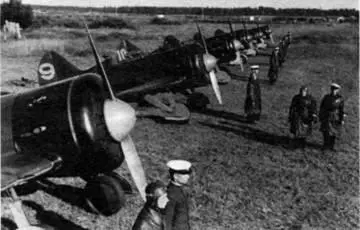

И-16 тип 5 с надвигаемыми пилотскими фонарями и установленными кинофотопулеметами из состава 61-й авиабригады ВВС КБФ.

Отмечалось, что на облегченных И-16 заметно увеличились скороподъемность, маневренность и устойчивость. Новые посадочные щитки утяжелили самолет на 30 кг, однако позволили приземляться на ограниченные площадки. В частности, пробег серийного И-16 тип Юс посадочными щитками равнялся пробегу облегченного самолета без использования щитков. Эффективность новых элеронов уменьшилась на 20%, однако, по мнению летчиков облета, была вполне достаточная. В отношении И-16 № 1021241 указывалось, что полет на максимальной скорости без мас-лорадиатора более 5 мин невозможен.

В дальнейшем рекомендовалось использовать большинство методов облегчения и в серии строить самолеты по типу И-16 № 1021242 с механическим управлением закрылками. На практике полетный вес серийных И-16 тип 10 превышал 1700 кг. Это заметно снизило боевые возможности И-16 тип 10, что заметили летчики во время боевых столкновений с японскими истребителями Ки-27 на Халхин-Голе.

В 1938 г. в Нижнем Новгороде оставалось множество проблемных и незавершенных работ по опытным самолетам. Все эти машины, создаваемые в соответствии с планами КБ Поликарпова, получили цифровые индексы от «163» до «166». Кроме этого, в начале 1938 г. на авиазаводе № 21 построили фюзеляж и изготовили ряд отдельных элементов для одномоторного бомбардировщика «Иванов», провели проработку кинематики шасси для опытного истребителя И-172 с двигателем М-105. Тогда же провели значительную работу по упорядочиванию всей чертежно-конструкторской документации на И-16. В частности, для обеспечения неизменности размеров зазоров и идентичности обводов изготовили плазы, которыми в дальнейшем пользовались как эталонами при проверке чертежей и приспособлений. Был произведен полный перерасчет элементов конструкции по нормам прочности 1937 г.
