ПРИМЕЧАНИЕ

Следует учитывать, что, хотя вода испаряется быстрее кислоты и обычно доливать в аккумулятор нужно только воду, в некоторых случаях приходится доливать и кислоту. Поэтому прежде, чем заливать в аккумулятор хоть что-либо, следует проконтролировать плотность электролита ареометром, а уж затем с помощью воды или кислоты довести до требуемого не только уровень жидкости, но и состав.

Водитель должен следить за внешним состоянием аккумуляторной батареи и своевременно удалять с нее пыль, грязь и влагу. По грязи (особенно влажной) могут проходить небольшие разряды электрического тока, что существенно ускоряет разряд аккумулятора. Обязательно обращайте внимание на состояние выводных штырей и клемм — они часто окисляются. Эту окись необходимо вовремя удалять, поскольку она ограничивает поверхность контакта выводного штыря и клеммы. В результате возникают проблемы с запуском двигателя.

Также необходимо следить за состоянием генератора и ремня привода генератора. На отечественных машинах и на многих иномарках через каждые 60 000 км пробега необходимо зачищать контактные кольца генератора мелкозернистой наждачной бумагой или шлифовальной шкуркой, а также проверять степень износа щеток. Посмотрите, хорошо ли прилегают щетки к кольцам, а при необходимости замените щетки вместе с держателем. Щетки должны свободно перемещаться в держателе, и на них не должно быть сколов.

ВНИМАНИЕ

Перед тем как установить регулятор с новым щеткодержателем, не забудьте освободить гнездо щеткодержателя от угольной пыли.

Выполняя техническое обслуживание генератора переменного тока, следует строго соблюдать перечисленные ниже правила.

♦ Категорически запрещается отсоединять аккумуляторную батарею от сети при работающем двигателе и отключенных потребителях. При техническом обслуживании генератора необходимо проверять исправность цепи заряда аккумулятора.

♦ Нельзя даже на короткое время замыкать на корпус выводную клемму генератора.

♦ При подсоединении аккумуляторной батареи ни в коем случае нельзя путать ее полюсные штыри.

Пренебрежение хотя бы одним из этих правил приведет к тому, что выйдет из строя выпрямительный блок генератора.

Все контрольно-измерительные приборы обязательно должны быть в исправном состоянии.

Если количество, цвет, расположение, тип и режимы работы используемых на автомобиле внешних световых приборов не соответствуют его конструкции, то согласно ПДД эксплуатировать автомобиль запрещается.

Правилами допускается использование некоторого дополнительного светового оборудования по желанию владельца транспортного средства. В частности, на легковой автомобиль можно спереди установить две противотуманные фары, а сзади — один или два противотуманных фонаря.

ВНИМАНИЕ

Задние противотуманные фонари обязательно должны быть только красного цвета. И передние и задние противотуманные фары должны включаться только при горящих габаритных огнях и фонаре подсветки номерного знака. Это должно быть предусмотрено при подключении противотуманных фар в электрическую цепь автомобиля.

Регулировка фар автомобиля должна соответствовать требованиям действующего ГОСТа — в противном случае ПДД запрещают эксплуатацию транспортного средства. Дело в том, что неправильная регулировка фар подвергает опасности водителей других транспортных средств — как встречных, так и едущих впереди в попутном направлении (ослепление через зеркало заднего вида). Да и сам водитель не только испытывает дискомфорт (неотрегулированные фары плохо освещают дорогу), но и подвергается опасности, поскольку может вовремя не заметить изменения дорожной ситуации.

ПДД также запрещают эксплуатацию транспортных средств с сильно загрязненными внешними приборами и световозвращателями.

На фарах и задних фонарях любого автомобиля установлены специальные рассеиватели. Свет от фар и фонарей слишком яркий, и без таких рассеивателей другие участники дорожного движения будут испытывать существенный дискомфорт (многократно увеличивается вероятность ослепления). Рассеиватели в обязательном порядке должны соответствовать конструкции автомобиля — в противном случае действующими ПДД эксплуатация транспортного средства запрещается. Запрещено ездить на машине, у которой лампы не соответствуют типу светового прибора.

ВНИМАНИЕ

Спереди у любого легкового автомобиля не должно быть световых приборов красного цвета, а сзади — белого (за исключением фонарей заднего хода и освещения номерного знака). В противном случае водители других транспортных средств могут быть введены в заблуждение.

Как мы уже отмечали выше, при неработающих стеклоочистителях и стеклоомывателях эксплуатация транспортного средства также запрещена. Кроме того, запрещается эксплуатация автомобиля, у которого не работает звуковой сигнал.

Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам, а также для изменения крутящего момента в зависимости от текущих условий движения автомобиля. Составными частями трансмиссии являются коробка переключения передач, сцепление, карданная передача, главная передача, дифференциал и полуоси.

Главная задача сцепления — кратковременное отключение двигателя от коробки переключения передач, а также плавное соединение этих агрегатов при работающем двигателе (рис. 4.1).

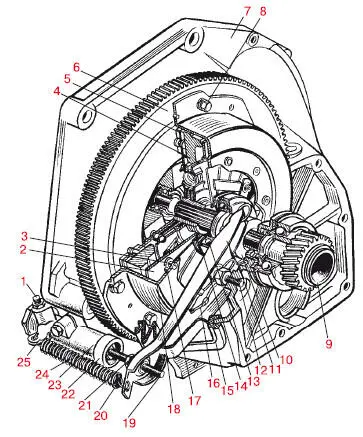

Рис. 4.1. Схема сцепления автомобиля:

1 — штуцер для прокачки; 2 — нажимная пружина; 3 — ступенчатая заклепка; 4 — нажимной диск; 5 — ведомый диск; 6 — маховик; 7 — картер сцепления; 8 — болт; 9 — первичный вал коробки передач; 10 — муфта подшипника выключения сцепления; 11 — вилка выключения сцепления; 12 — шаровая опора вилки; 13 — подшипник выключения сцепления; 14 — упорный фланец нажимной пружины; 15 — чехол вилки выключения сцепления; 16 — пружина; 17 — опорное кольцо нажимной пружины; 18 — кожух сцепления; 19 — толкатель вилки выключения сцепления; 20 — регулировочная гайка; 21 — контргайка; 22 — защитный колпачок; 23 — цилиндр привода сцепления; 24 — оттяжная пружина вилки; 25 — скоба пружины

Сцепление предотвращает резкое изменение нагрузки, обеспечивает плавное трогание с места и предохраняет детали трансмиссии автомобиля от перегрузок инерционным моментом, который создается вращающимся двигателем при резком замедлении вращения коленвала.

Водитель включает и выключает сцепление с помощью гидравлического привода (рис. 4.2), который состоит из следующих элементов:
