«Си Апач» – палубный вариант; разрабатывался с 1985 г. для корпуса морской пехоты и флота США для противолодочной обороны, сопровождения, разведки и обнаружения загоризонтных целей;

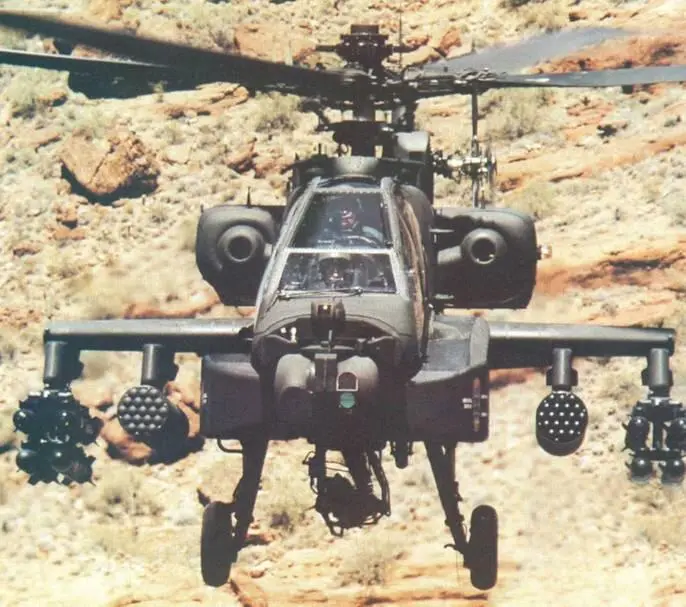

Боевой вертолет АН-64А «Апач» с ПТУР и НАР в полете

«Эдванст Апач» – боевой вертолет с усовершенствованной электродистанционной системой управления, двумя ГТД мощностью по 1491 кВт/2000 л. с. с цифровой системой управления, всепогодной системой управления оружием AAWWS «Лонгбоу» с РЛС миллиметрового диапазона над втулкой несущего винта и УР «Хеллфайр» с системой самонаведения по принципу «выстрелил-забыл», УР класса «воздух-воздух» «Стингер» с нашлемным прицелом, ТВ системой обзора задней полусферы и пушкой с увеличенной длиной ствола и цифровой системой управления; разрабатывался с 1985 г.

В 1988 г. начата программа MSIP усовершенствования вертолетов АН-64, предусматривающая переконструирование кабины экипажа, улучшение обзора, повышение автоматизации управления, уменьшение ИК-излучения. Предлагаемые усовершенствования были использованы для вертолетов АН-64В, С и D;

АН-64В – вариант вертолета АН-64, усовершенствованный в 1991 г. с использованием опыта боевого применения в военных действиях в Персидском заливе. Предполагалось модернизировать 254 вертолета АН-64А в АН-64В; разработка была прекращена в 1992 г.;

АН-64С-модернизированный вертолет АН-64А с усовершенствованным оборудованием и вооружением; разрабатывался по программе модернизации армии; предполагалось модернизировать 308 вертолетов АН-64А в АН-64С по программе общей стоимостью 2490 млн долларов и цене модернизации одного вертолета 8 млн долларов. В 1992 г. модернизированы два опытных вертолета. В 1993 г. разработка программы была прекращена;

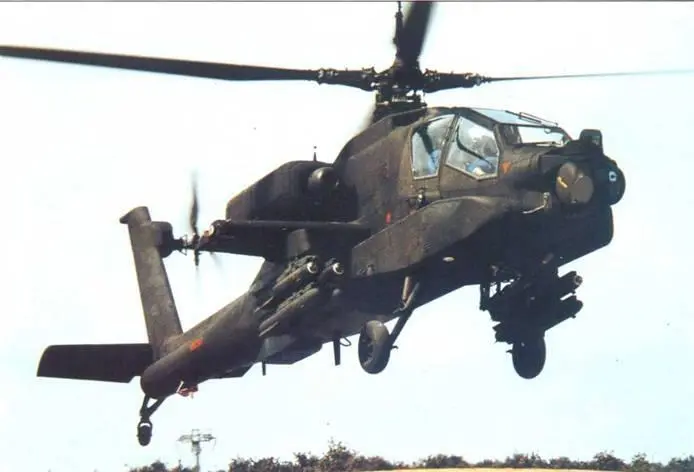

Боевой вертолет АН-64А «Апач» с ПТУР и НАР в полете

АН-64D «Лонгбоу Апач» – усовершенствованный боевой вертолете РЛС миллиметрового диапазона «Лонгбоу» над втулкой несущего винта, более мощными ГТД, с генераторами на 70 кВА, усовершенствованными ПТуР «Хеллфайр», доплеровской навигационной системой и процессором. Испытания модернизированного вертолета начаты в августе 1990 г., с системой «Лонгбоу» – в марте 1991 г.; первый пуск ПТУР «Хеллфайр» произведен в мае 1995 г. Первоначально предполагалось модернизировать 218 вертолетов АН-64А в АН-64В по программе стоимостью 3196 млн долларов при цене модернизации одного вертолета 14,1 млн долларов. Рассматривается возможность модернизации 540 вертолетов;

GAH-64A – вертолеты АН- 64А, переоборудованные в наземные тренажеры; переоборудовано 17 вертолетов.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом.

Фюзеляж цельнометаллический типа полумонокок из алюминиевых сплавов. Кабина экипажа двухместная, с тандемным расположением сидений; переднее сиденье стрелка опущено на 0,48 м вниз относительно заднего сиденья летчика. Броня, защищающая кабину экипажа снизу и с боков, и броневая перегородка межДу сиденьями изготовлены из материалов на основе бора и должны противостоять попаданию снарядов калибром 23 мм. На уровне плеч летчика и стрелка имеются также выдвижные броневые щитки. Панели остекления кабины выполнены плоскими с целью уменьшения бликообразования. Вертикальное оперение стреловидное, горизонтальное размахом 3,4 м, прямое, цельноповоротное, нижнерасположенное. Предусмотрены складывание хвостовой балки и отстыковка крыла.

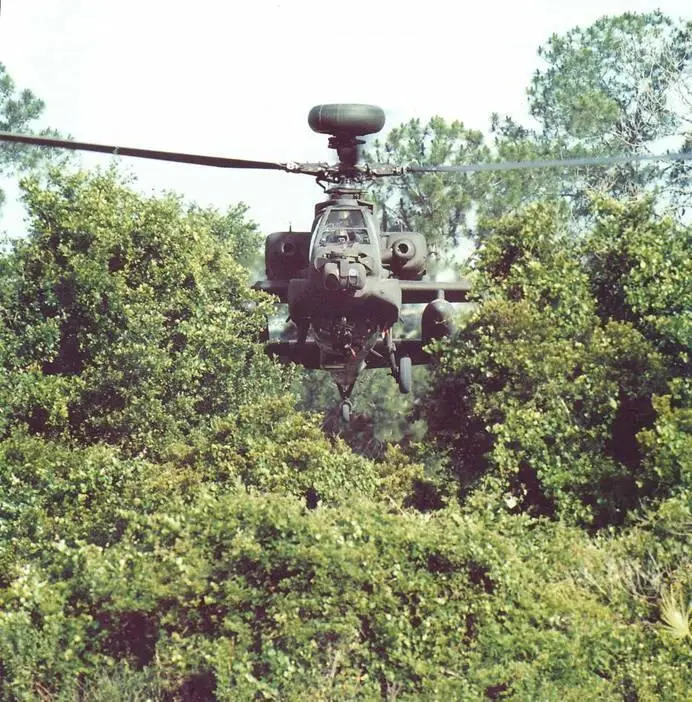

Усовершенствованный боевой вертолет AH-64D «Лонгбоу Апач» с РЛС «Лонгбоу» над втулкой и 16 ПТУР «Хеллфайр»

Крыло прямое, размахом 5,23 м, снабжено закрылками, отклоняющимися вниз на 20° автоматически, в зависимости от скорости и высоты полета. Во время посадки На режиме авторотации для разгрузки крыла закрылки могут отклонятся вверх на 45°. Крыло съемное, консоли крепятся по бокам кабины, и имеют по два пилона для крепления вооружения или подвесных баков, на концах крыла также могут устанавливаться УР.

Несущий винт четырехлопастный, с бесшарнирным креплением лопастей. Лопасти прямоугольной формы в плане, со стреловидными законцовками. Втулка выполнена из алюминиевого сплава. Крепление лопастей к втулке осуществляется посредством торсионов (пакетов упругих пластин) из нержавеющей стали. Особенностью установки несущего винта является использование прикрепленного к фюзеляжу неподвижного полого вала, внутри которого проходит вал несущего винта. Лопасть имеет пять лонжеронов, выполненных из алюминиевого сплава, при повреждении одного из них работоспособность лопасти сохраняется; хорда лопасти 0,53 м, профиль НН-02 имеет большую кривизну. Крутка лопасти -9°, масса лопасти 77 кг.

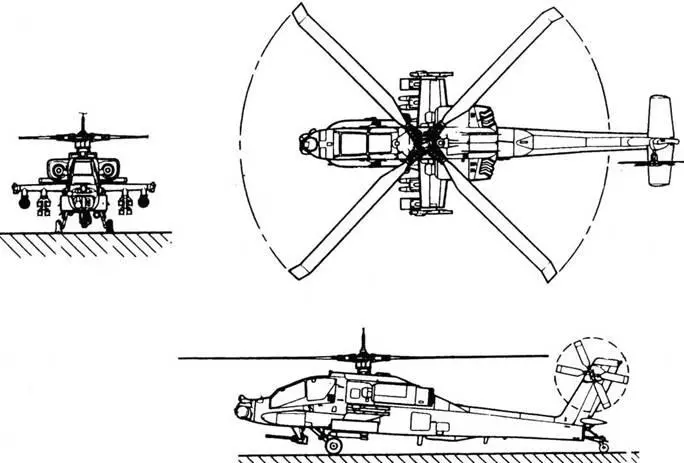

Схема вертолета АН-64А «Апач»

Рулевой винт четырехлопастный, установлен с левой стороны киля. Состоит из двух двухлопастных винтов, установленных по X- образной схеме (лопасти расположены под углом 60° и 120° друг к другу). Крепление лопастей к втулке осуществляется посредством торсионов. В конструкции втулки используются эластомерные подшипники.

Силовая установка состоит из двух ГТД Дженерал Электрик Т700- GE-701 мощностью по 1265 кВт/ 1695 л. с., ограниченной для обеспечения резерва мощности в боевых условиях. При выходе из строя одного ГТД мощность второго автоматически увеличивается до 1285/ 1723 л. с. Двигатели имеют модульную конструкцию и размещены в гондолах по бокам фюзеляжа. Редуктор двигателя понижает скорость вращения вала с 17 000-21 000 до 9800 об/мин. Воздухозаборники кольцевого типа, с противообледенительной системой и центробежным фильтром твердых частиц. Для снижения теплового излучения установлены сопла с пассивным охлаждением «Блэк Хоул». Сухая масса двигателя 192 кг, размеры 1,181 х х 0,635 х 0,584 м.

Трансмиссия состоит из главного и промежуточных редукторов несущего и рулевого винтов, понижающих скорость вращения соответственно с 9800 до 300 об/мин, с 9800 до 3700 об/мин и с 3700 до 1400 об/мин. Вал привода рулевого винта выполнен из легких сплавов. Все муфты трансмиссии имеют большие размеры для повышения живучести. Смазка осуществляется маслосистемой, которая включает два независимых комплекта маслобаков, насосов и маслопроводов. Критические участки снабжены масляными фитилями, которые продолжают обеспечивать смазку этих участков в течение 30 мин работы при отказе обеих маслосистем.
