Разумеется, вся эта конструкция не ради оптических иллюзий, а для устойчивости и достижения такой прочности моста, которая позволяла противостоять напору воды и ударам несущихся в потоке деревьев и камней. Не раз Чолабури выходила из берегов, а в 1935 г. вода поднималась до верха кладки среднего свода.

Шерекский мост близ Ахпата в Армении. XIII век

Мост в Санаине, датированный 1234 г., одновременно изящен и монументален. Он построен из хорошо тесанных базальтовых камней. Полуциркульная арка его единственного пролета прекрасно прочерчена, окаймлена простым и спокойным архивольтом, придающим ей легкость. Хорошая отделка, правильная форма клинчатых блоков усиливают выразительность деталей. Этот мост кроме практического имел и мемориальное значение. На хачкаре *, установленном при въезде, была надпись: "В дни царствования рода Багратуни я, Банане, дочь князя князей. Саркиса сына Закаре, жена царя Аббаса, смерть которого в молодые годы причинила нам горе, построила этот мост и воздвигла этот крест в память его, себе в утешение и за здравие моих родителей и братьев". В это же время над ручьем Шерек в 6 км от Санаинского моста, на тропе из Санаина в Ахпат был построен небольшой мостик пролетом 4,3 м, также имеющий полуциркульную арку из клинчатых камней. Выработанные многовековой практикой, устоявшиеся приемы строительства объединяют эти мосты с каменными мостами средневековой Европы. В многопролетных мостах наибольший пролет располагается посередине реки, там, где вода глубже и течение быстрее. Пролеты перекрыты криволинейными сводами. Проезжая часть уложена непосредственно по их конструкции, и самая высокая точка проезда приходится над замковым камнем главного пролета. Надсводная кладка бывает только в пазухах, лишь иногда — над аркой второстепенных пролетов для выравнивания уклона проезжей части или же в случае постройки дополнительных пролетов при позднейшей реконструкции с целью улучшения профиля дороги. Речные опоры вытянуты вдоль течения реки и с верховой стороны снабжены волнорезами. Ось моста, как правило, перпендикулярна течению. Однако в России есть иные, самобытные примеры, вызванные местными условиями.

*( Хачкар — армянский средневековый памятник в виде каменной плиты с орнаментом. )

Один из самых ранних каменных мостов Москвы, Троицкий, был построен из кирпича через реку Неглинную в 1516 г. Он перестраивался, но в фасаде сохранены черты его первоначального облика. Мост соединяет Троицкую и Кутафью башни Кремля. Можно заметить, что проезд моста идет в сторону Кутафьей башни с незначительным уклоном, а полуциркульные арочные отверстия понижаются быстрее. Правый берег Неглинки был низким, а башня высокой и стройной. При благоустройстве Манежной улицы набережную подняли. Пришлось изменить и уклон моста с помощью дополнительной надсводной кладки.

Троицкий мост в Москве. 1516 год

Мост примечателен тем, что первоначально у него не было ни обычных речных опор с водорезами, ни сводов. Его создатели в некоторой степени еще следовали привычной структуре деревянных мостов. Две параллельные фасадные стенки из кирпича с арочными проемами для прохода воды были поставлены на раздельных фундаментах, на стенки поперек моста положен накат из бревен, а по нему деревянный настил проезда. Выше стенки сделаны более узкими и, завершаясь зубцами, служили укрытием для стрелков — защитников крепости; ведь мост входил в состав оборонных укреплений Кремля. Чтобы задержать врагов, деревянный настил проезда достаточно было быстро разобрать или сжечь. Существующие своды моста возведены около 1793 г.

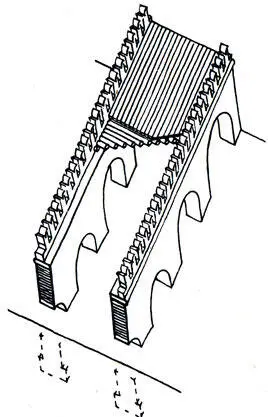

Структура Троицкого моста

Через Москву-реку за всю историю города был построен только один каменный мост, который просуществовал с 1692 до 1859 г., когда был разобран и заменен металлическим, сначала трехпролетным, а затем в 1937 г. однопролетным, сохранившим, однако, название Большого каменного.

От сооружения капитального моста над Москвой-рекой долгое время удерживала опасность вторжения вражеских войск с юга, где река была естественным оборонительным Рубежом. Лишь в XVII в., когда эта опасность миновала, а население Замоскворечья значительно выросло, взамен бродов, временных плавучих или свайных деревянных мостов понадобился долговечный надежный мост. Хотя к этому времени у москвичей уже был опыт каменного строительства (были построены кирпичные стены и башни Кремля, храм Василия Блаженного, другие церкви и монастыри, мосты через Ров и Неглинную), сооружение каменного моста через Москву-реку, ширина зеркала которой даже в период меженнего горизонта воды превышала 50 сажен, представлялось делом сложным.

В 1643 г. из Страсбурга был приглашен палатный мастер Яган Кристлер. Под его руководством дворцовые плотники по приказанию царя Михаила Федоровича выполнили деревянную модель семипролетного моста. 31 июля 1644 г. модель и чертежи рассмотрели Посольский приказ и царь. Смерть царя и Кристлера надолго задержала строительство, которое возобновилось только в 1682 г.

Большой Каменный мост в Москве. 1692 год. Реконструкция автора

Строительными работами руководил чернец (монах), имя которого не установлено, лишь по косвенным документам можно предположить, что это был старец Филарет. Во всяком случае можно с уверенностью сказать, что это был опытный мостостроитель. Он не следовал буквально проекту Кристлера, а внес в него существенные изменения. Вопреки принятому правилу делать в мостах нечетное количество пролетов, которое в своем труде "Четыре книги об архитектуре" Андpea Палладио обосновал так: "Быки… должны быть в четном числе, ибо, с одной стороны, мы видим, что природа сделала четным все то, что в количестве более одного, должно нести какой-либо груз, как о том свидетельствуют ноги человека и всех остальных животных, с другой стороны, такое распределение более красиво на вид и сообщает всему сооружению большую устойчивость: ведь течение реки остается свободным посередине, где оно, естественно, особенно быстрое, как в месте, наиболее удаленном от берегов; поэтому быки и не страдают от постоянных ударов", он построил не семь, как было в проекте Кристлера, а восемь пролетов, сделав их различной величины, уменьшая от середины к берегам. Соответственно с уклонами к берегам шла проезжая часть, уложенная по верху полуциркульных сводов. Все они начинались на одном уровне высокой воды весеннего паводка. Четное количество пролетов (два средние одинаковой высоты) позволило сделать в середине горизонтальный отрезок пути и не один, как при нечетном, а два пункта перемены направлений уклонов, т. е. это смягчило продольный профиль и "горбатость" моста, что лучше при скользкой зимней дороге. Общая длина моста была 70 сажен (около 149 м), ширина 22 м.
