Рис. 53.Заряд в тканевом мешке:

1 — заряд ВВ; 2 — электродетонатор; 3 — пеньковые концы; 4 — изолирующая смесь; 5 — провода

На рис. 53 показан общий вид заряда в тканевом мешке.

Резиновые мешки, а также мешки из прорезиненной ткани применяются для зарядов весом до 50 кг при глубине погружения до 10 м . Мешки заполняют на 2/3 порошкообразным ВВ, помещают в них запальные шашки или патроны-боевики, затем засыпают оставшуюся треть ВВ.

Проводам электродетонатора или огнепроводному шнуру дается слабина, и свободный конец их выводится наружу с угла горловины мешка.

Предварительно та часть проводника или огнепроводного шнура, которая будет находиться в горловине мешка обматывается изоляционной лентой и смазывается резиновым клеем.

Ткань горловины мешка с внутренней стороны также смазывается резиновым клеем на длине до 10 см . После этого края горловины складывают вместе и разглаживают руками. Склеенную горловину собирают в гармошку и обвязывают шпагатом.

Горловину можно не заклеивать, а залить теплой смолой или солидолом. Поверх залитого слоя горловина мешка перевязывается.

Для оболочек зарядов иногда применяют отрезки старых шлангов, металлические трубы и пожарные рукава. Заряды в таких оболочках погружают на глубину погружения до 10 м (при использовании металлических труб глубина погружения может быть больше). Концы шлангов (труб) забивают пробками, герметизируемыми горячим битумом, детонатор помещают примерно в середине заряда, провода пропускают через пробку и привязывают со слабиной к шлангу (трубе). Заряд балластируют камнями или отрезками металла, привязывая их снаружи шланга.

Парусиновые непрорезиненные рукава необходимо снаружи покрывать изолирующим составом. Пробки, забитые по концам рукавов и шлангов, закрепляются бензелями.

Заряды из прессованных ВВ весом до 5 кг можно изготовлять без оболочек, связывая шашки между собой шпагатом. Заряды большого веса помещают в полотняную, бумажную или картонную упаковку и связывают шпагатом или веревкой. Концы проводов от электродетонатора или ДШ со слабиной привязывают к заряду.

Удлиненные заряды из шашек собирают на доске или рейке длиной до 3 м , привязывая каждую шашку шпагатом (см. рис. 44). Такой заряд укладывают взрывчатым веществом на перебиваемый объект.

Заряды из порошкообразного и плавленого ВВ весом до 20 кг помещают в бумажную, полотняную или картонную упаковку. Для зарядов большого веса рекомендуется делать ящики из досок, перевязывая их веревками для удобства подачи водолазу, переноски под водой и установки на объекте. Как правило, такие заряды не имеют электродетонаторов и их взрывают боевиками, которые водолазы дополнительно укладывают перед выполнением взрыва.

Для упаковки пороховых зарядов применяют хлопчатобумажную ткань, пропускающую воду. Заряды диаметром до 6–8 см , укладываемые на глубинах до 3–4 м , при отсутствии течения можно помещать в мешочки из технической марли. Для зарядов диаметром более 8 см , а также при наличии течения применять паковочную ткань, бязь, тонкую парусину или другую ткань.

Удлиненные заряды помещают в узкие мешки длиной 1,5–2 м для удобства изготовления и переноски, ширину мешков берут по расчету. Зная вес 1 м заряда, диаметр можно определить по формуле

d = 3,85√ C см , (10)

где C — вес 1 м заряда в кг (см. формулу 12).

Ширина ткани для мешка будет равна

b = 3,14· d + 2 см . (11)

При расчете потребного количества для мешков должен быть учтен запас на их пошивку (на продольные и поперечные швы), связывание по концам шпагатом и т. п. Величина запаса принимается порядка 10 % от значения, найденного по формуле (11). Для наполнения мешков порохом рекомендуется применять простейшее бункерное устройство, показанное на рис. 54. В качестве бункера можно использовать металлическую банку из-под пороха, у которой вырезано днище, а к горловине припаян патрубок с задвижкой. Наполняемые мешки не должны быть слишком туго набиты, так как из-за этого при переноске и укладке зарядов на грунт возможны разрывы мешков и потери пороха, а при укладке зарядов на глубинах до 1 м порох будет недостаточно смачиваться водой.

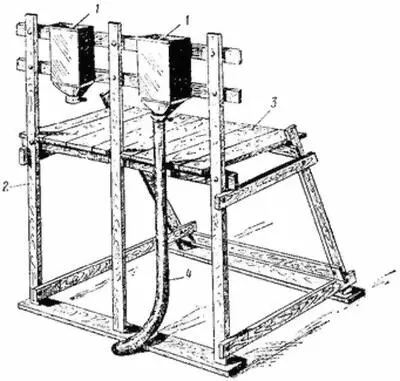

Рис. 54.Бункерные устройства для наполнения мешков порохом:

1 — бункеры; 2 — каркас из брусков 10×10 см; 3 — настил; 4 — мешок с порохом

При использовании на взрывных работах зарядов большого веса средства инициирования нецелесообразно размещать в общей массе заряда, так как переноска, установка на объекте и крепление зарядов становится более опасными. В этих случаях для взрывания зарядов применяют боевики, представляющие собой отдельно подготовленные части зарядов с помещенными в них капсюлями-детонаторами, электродетонаторами или детонирующим шнуром.

Боевики изготовляют из порошкообразных ВВ и из шашек (рис. 55). Боевики из порошкообразных ВВ, имеющие диаметр 3–4 см и длину 20–25 см (вес ВВ 200–300 г ), называют патронами, а боевики, состоящие из одной шашки весом 200 или 400 г , — запальными шашками.

Если для боевиков применяют гигроскопичные ВВ, их необходимо тщательно изолировать от попадания воды. Изоляция боевика составами, требующими подогревания, производится на расстоянии не ближе 50 м от склада ВМ или 100 м от места изготовления боевиков с соблюдением правил безопасности, изложенных ниже. Изоляция горячим составом запрещается, если боевик снаряжен детонирующим или огнепроводным шнуром.

Боевики изготовляют только на объекте работ. Зажигательные трубки или электродетонаторы в боевики помещают перед взрывом зарядов; заблаговременная заготовка и снаряжение боевиков запрещаются. Если отверстие в тротиловой шашке не соответствует диаметру гильзы, его разрешается рассверлить бронзовой разверткой. Электродетонатор, вставленный в гнездо шашки, следует закрепить шпагатом. Привязывать электродетонатор его же проводами запрещается. Проводники электродетоантора со слабиной привязываются шпагатом к шашке.

Готовые боевики переносят на руках по одному или на носилках с бортиками, причем общий вес ВВ не должен превышать 25 кг . На шлюпке боевики укладывают в кормовую часть, общий вес их не должен превышать 40 кг . Шлюпка должна быть исправной, иметь три весла, три уключины, руль с румпелем и три спасательных пояса. Во время перевозки боевиков в шлюпке могут находиться взрывник и гребцы. Курить в шлюпке запрещается.
