Задача 4.7.Имеется установка для испытания длительного действия кислот на поверхность образцов сплавов. Установка представляет собой герметично закрываемую металлическую камеру. На дно камеры устанавливают образцы (кубики). Камеру заполняют агрессивной жидкостью, создают необходимые температуру и давление. Агрессивная жидкость действует не только на кубики, но и на стенки камеры, вызывая их коррозию и быстрое разрушение. Приходится изготавливать камеру из благородных металлов, что чрезвычайно дорого. Как быть?

Перед нами изобретательская ситуация с четко видимым административным противоречием: нужно как-то снизить стоимость системы, а как именно — неизвестно. В системе три части: камера (т. е. корпус камеры, стенки), жидкость и кубик (достаточно рассмотреть один). Соответственно имеются три их комбинации: 1) камера — жидкость, 2) камера — кубик, 3) жидкость — кубик. Конфликтующими являются только первая и третья пары. Нетрудно заметить: для возникновения конфликта нужно взаимодействие частей пары; между камерой и образцом нет конфликта, поскольку нет взаимодействия. Две конфликтующие пары — это разные изобретательские задачи со своими техническими противоречиями. Какую из них выбрать?

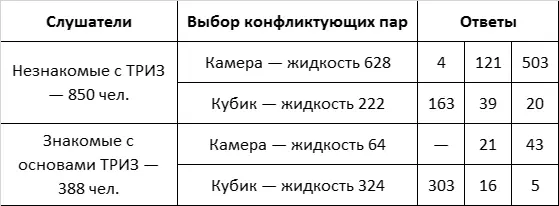

По задаче 4.7 за 1973–1982 гг. накопилась обширная статистика (см. таблицу).

Слушатели, незнакомые с ТРИЗ, в 75 % случаев выбирают в качестве конфликтующей пары «камеру — жидкость», т. е. ситуация переводится в задачу по борьбе с коррозией. Это крайне невыгодная стратегия: локальная задача по улучшению способа испытаний образцов заменяется несоизмеримо более общей и трудной задачей по защите металла от коррозии. В результате — 80 % заведомо неверных решений и почти 20 % весьма сомнительных и ненадежных (например, различные защитные покрытия камеры). Слушатели, знающие основы ТРИЗ, в 83 % случаев выбирают пару «кубик — жидкость», что почти всегда приводит к правильному ответу. (Следует отметить, что неверные ответы возникают — при решении этой задачи по ТРИЗ — только из-за грубого нарушения правил: человек знает правила, но ему кажется, что в данном случае они «ведут не туда»; из-за психологической инерции решение по ТРИЗ подменяется перебором вариантов.)

Задача 4.7 проста, ее можно решить перебором вариантов (хотя реально ее впервые решили по ТРИЗ, а до этого применяли дорогостоящую облицовку, считая это неизбежным). Перебрав достаточно много вариантов, можно перейти от идеи защиты стенок к идее вообще обойтись без них. Это равносильно переходу к паре «кубик — жидкость». Правила выбора пары, основанные на законах развития технических систем, делают то же самое, но без «пустых» проб. Общее правило, вытекающее из закона повышения степени идеальности, гласит: в пару должны входить изделие и та часть инструмента, с помощью которой непосредственно ведется обработка изделия. Смысл правила: инструмент тем идеальнее, чем его меньше (при сохранении эффективности), поэтому надо рассматривать только изделие и рабочую часть инструмента, как будто всего остального вообще нет. Тем самым мы от задачи переходим к ее модели. В данном случае модель выглядит так: кубик и вокруг него агрессивная жидкость. Реально этого не может быть — жидкость прольется. Модель задачи — это мысленная, условная схема задачи, отражающая структуру конфликтного участка системы.

Переход от задачи к модели задачи облегчает выявление физического противоречия. При этом следует использовать правило: менять предпочтительно не изделие, а входящую в модель часть рабочего органа системы (изменение изделия может вызвать острые противоречия в нескольких этажах иерархии систем). Инструмент в задаче — жидкость. Эта жидкость должна окружать кубик, чтобы шли испытания, и не должна окружать кубик, чтобы не растекаться. Такая формулировка отсекает все варианты, кроме двух: 1) жидкость заменена вязким веществом типа пластилина и 2) жидкость удерживается самим кубиком (для чего он должен быть сделан полым). Предпочтительнее последний вариант: он не связан с изменением свойств жидкости.

Нам иногда говорят: вы учите решать задачи по законам, следовательно, учите шаблонному мышлению… Все наоборот! Обычное мышление из-за психологической инерции идет шаблонными путями. Знание законов развития технических систем позволяет сознательно уходить от шаблонов, законы подталкивают к нетривиальным, «диким» мыслительным операциям, свойственным очень талантливым изобретателям.

Задача 4.8.В книге М.Борисова «Кратеры Бабакина» есть эпизод, связанный с проектированием станции «Луна-16». Нужно было снабдить станцию компактной и сильной электролампой для освещения лунной поверхности «под ногами» станции. Лампе предстояло выдержать большие механические перегрузки. Естественно, отобранные образцы придирчиво испытывали. И вот оказалось, что лампы не выдерживают перегрузок. Слабым местом было соединение цоколя лампы со стеклянным баллоном. Сотрудники Бабакина сбились с ног, пытаясь найти более прочные лампы… Как Выдумаете: что предложил в этой ситуации главный конструктор Георгий Николаевич Бабакин?

Эту задачу Вы должны решить без всяких затруднений. Идеальный баллон — когда баллона нет, а функция его выполняется. В чем функция баллона? Держать вакуум внутри лампы. Но зачем везти вакуум на Луну, если там сколько угодно своего — притом отборнейшего — вакуума?! Бабакин предложил поставить на «Луну-16» лампу без стеклянного баллона. Такая лампа непригодна на Земле, но ведь на Земле она и не нужна…

Задача 5.1.Группа ученых под руководством П. Л. Капицы изучала поведение плазменного разряда в гелии. Установка (точнее, интересующая нас часть установки) представляла собой «бочку», положенную на бок. Внутри «бочки» находился газообразный гелий под давлением 3 атм. Под действием мощного электромагнитного излучения в гелии возникал плазменный шнуровой разряд, стягивающийся в сферический сгусток плазмы («шаровую молнию»). Для удержания этого сгустка в центральной части «бочки» использовали соленоид, кольцом охватывающий «бочку». В ходе опытов постепенно наращивали мощность электромагнитного излучения. Плазма становилась все горячее и горячее. Но с повышением температуры уменьшалась плотность плазменного шара. Молния поднималась вверх. Мощности соленоидного кольца явно не хватало. Сотрудники Капицы предложили строить новую установку — с более сильной соленоидной системой. Но Петр Леонидович Капица нашел другое решение. Как Вы думаете, какое?
