Генрих Альтшуллер - Найти идею

Рассмотрим несколько изобретений.

А. с. 319460. Для обработки (овализации) зерен абразива предложено смешать зерна с ферромагнитными частицами и вращать смесь магнитным полем.

А. с. 333993. Для очистки проволоки от окалины предложено пропускать проволоку через абразивный ферромагнитный порошок, поджимаемый магнитным полем.

А. с. 387570. Для распыления полимерных расплавов предложено вводить в расплав ферромагнитные частицы и пропускать расплав через зону действия знакопеременного магнитного поля.

А. с. 523742. Для изгибания немагнитных труб предложено наполнять их ферромагнитным порошком и действовать магнитным полем.

А. с. 883524. Щит опалубки в виде гибкого «матраца», заполнен ферромагнитным материалом, твердеющим в магнитном поле.

А. с. 1068693. Мишень для стрельбы из лука из кольцевого электромагнита заполнена сыпучим ферромагнитным материалом.

Нетрудно подметить общий прием, использованный в этих изобретениях. Имеется некоторое вещество, само по себе не поддающееся управлению (изменению, обработке). Чтобы управлять веществом, вводят ферромагнитные частицы и действуют магнитным полем.

Задача 5.2.Для временного перекрытия трубопроводов путем образования пробки закачивают быстротвердеющий полимерный состав. Недостаток способа состоит в том, что жидкость до отвердевания растекается. Пробка получается неоправданно длинная, это усложняет ее извлечение после ремонта трубопровода. Как быть?

Возможно, эта задача раньше показалась бы нелегкой. Теперь ответ очевиден: надо ввести в полимерный состав ферромагнитные частицы и удерживать состав магнитным полем. Такое решение зафиксировано в а. с. 708108. Запишем это решение так, как записывают химические реакции. По условиям задачи дано вещество (полимерный состав), обозначим его буквой В. Пунктирной стрелкой покажем, что вещество плохо поддается управлению и надо научиться им управлять:

Запишем теперь ответ. Вводится магнитное поле П м, действующее на ферромагнитный порошок В ф, который, в свою очередь, управляет В:

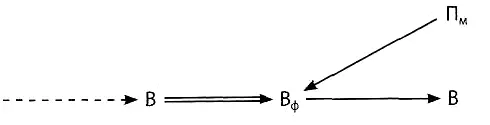

Соединим «дано» и «получено» двойной стрелкой, она заменит слова «для решения задачи надо перейти к»:

Было вещество В, которое плохо поддавалось непосредственному воздействию. Пришлось пойти в обход: взяли хорошо взаимодействующую пару «магнитное поле — ферропорошок» и объединили с имеющимся веществом в единую систему. Видно и противоречие, спрятанное в условиях задачи: поле не должно действовать на В (нет подходящих полей) и должно действовать на В (чтобы управлять им).

Запись «реакции» отражает суть всех изобретений, приведенных в начале раздела. В патентном фонде имеются тысячи изобретений, соответствующих этой «реакции». «Треугольник» из П м, В фи В получил название феполь(от слов «феррочастицы» и «поле»). Существуют, однако, другие поля и другие вещества, хорошо работающие в паре с ними.

А. с. 236279. Дня сжатия порошка, заключенного в металлический корпус, используют охлаждение корпуса.

А. с. 359198. Для съема гребных винтов используют тяговые стержни, удлиняющиеся при нагревании.

А. с. 412428. Для точной регулировки клапана в вакуумном вентиле изменяют размеры штока клапана, пропуская внутри него охлаждающую жидкость.

А. с. 735256. Для микродозирования жидких лекарств нагревают воздух в полости пипетки.

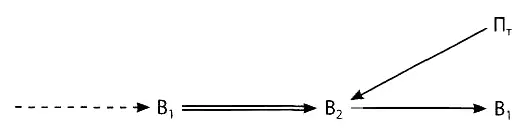

Формула этих изобретений может быть записана так:

Дано плохо управляемое вещество — изделие В 1. Чтобы обеспечить хорошую управляемость, надо перейти к системе, в которой тепловое поле П тдействует на вещество — инструмент В 2, связанное с В 1. Структуры из П т, В 2и В 1получили название теполей.

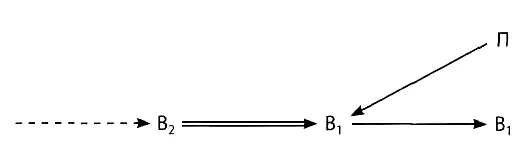

В общем случае возможны структуры, включающие любое поле:

Такую структуру принято называть веполь(от слов «вещество» и «поле»). Нетрудно заметить, что веполь является схемой минимальной ТС:он включает изделие, инструмент и энергию (поле), необходимую для воздействия инструмента на изделие. Любую сложную техническую систему можно свести к сумме веполей. Тут уместна аналогия с геометрией: любую сложную фигуру можно разбить на треугольники. Зная свойства треугольников, можно производить вычисления, связанные со сложными фигурами. Отсюда особое значение тригонометрии. Аналогичную роль играет и вепольный анализ.Записывая условия задачи в вепольной форме, мы отбрасываем все несущественное, выделяя причины возникновения задачи, т. е. «болезни» технической системы, например, недостроенность веполя. Поэтому вепольный подход не только удобная символика для записи изобретательских «реакций», но и инструмент проникновения в глубинную суть задачи и отыскания наиболее эффективных путей преобразования технических систем.

Задача 5.3.Дана смесь одинаковых по размерам и имеющих одну и ту же плотность кусочков коры и древесины (разрубили на щепки кривой ствол, с которого нельзя было снять кору). Как отделить кору от древесины?

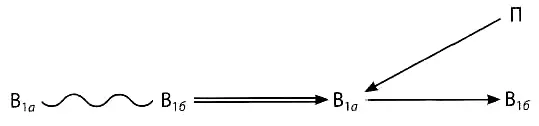

Даны два вещества, причем ни одно из них не является инструментом. Кроме того, в системе нет поля. Обозначим ненужное (вредное) взаимодействие волнистой линией. Тогда решение задачи в общем виде можно записать так:

Прежде всего надо выбрать наиболее приемлемое для условий задачи физическое поле. Существует много физических полей: гравитационное, электромагнитное, тепловое, акустическое, силовое и т. д. Гравитационное поле явно не подходит, об этом сказано в условиях задачи (плотность веществ одинаковая). Попробуем для построения веполя применить наиболее управляемое электромагнитное поле. Можно ставить решающий эксперимент: если кора и древесина электризуются по-разному, задача решена.

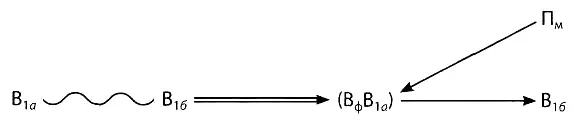

Допустим, оба вещества электризуются одинаково. Тогда в одно из веществ — до рубки — придется ввести В, — хотя бы тот же ферропорошок. Получим комплексный веполь:

Разумеется, могут быть построены и более сложные вепольные системы. Но введение новых веществ и полей — отступление от идеала. Поэтому, составляя вепольные формулы, важно как можно меньше отойти от идеала — простого веполя, «треугольника». Такой отход необходим и допустим лишь в той мере, в какой усложнение вепольной структуры компенсируется увеличением числа функций, появлением новых полезных качеств и т. д.
