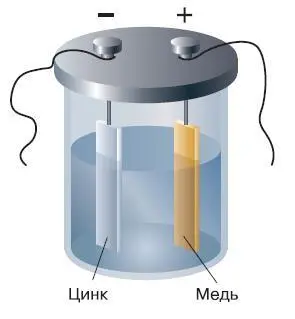

Рис. 75. Простейший элемент Вольта состоял из двух металлических пластин – медной и цинковой, опущенных в водный раствор серной кислоты.

1. Что такое проводники, диэлектрики и полупроводники?

2. Сформулируйте закон Ома и напишите его формулу.

3. Какие участки электрической цепи называются анодом и катодом?

4. Кто сконструировал первый источник электрического тока (питания)?

Электрическая цепь состоит из источника питания, анод и катод которого соединены участком, состоящим из диэлектрического материала. Известно, что сопротивление диэлектрика снижается в два раза при увеличении температуры на каждые 10 °C. Во сколько раз изменится сила тока в цепи, если её температура возрастёт на 30 °C, а разность потенциалов на концах цепи снизится в четыре раза?

А теперь обратим внимание на проблему, связанную с движением заряженных частиц. Поскольку они имеют заряд, то, само собой разумеется, должны служить источником электрического поля. Только в этом случае поле уже не будет электростатическим. Такое поле называется электромагнитным.

Помимо притяжения мелких предметов к натёртому куску янтаря в древности хорошо знали ещё один вид притяжения. Ещё в Античности было известно, что кусок чёрного камня магнетита может притягивать к себе железо. Более того, он способен передавать данное свойство железу, делая его магнитом. Это невероятное свойство, названное магнетизмом, вызывало бурю ярких фантазий, рассуждений о целебных достоинствах магнетита. О его магическом действии складывались легенды. Однако только в XI в. магнетизм получил практическое применение. К этому времени относятся первые упоминания о компасе. Считается, что компас был изобретён много раньше в Китае, но прямых сведений об этом не сохранилось. В Европу же его привезли, скорее всего, арабы. К XIV в. компас с подвижной розой (картушкой) получил широкое распространение (рис. 76). В «Божественной комедии» Данте есть строки, в которых упоминается стрелка (игла) компаса:

Однако природа магнетизма ещё долго оставалась неизвестной. Некоторые из первых исследователей высказывали мнение о его связи с электричеством, однако другие считали такое мнение предрассудком. Первая точка зрения подтвердилась в XVIII в., когда было обнаружено намагничивающее действие молнии, а затем и приборов, производящих электрические разряды.

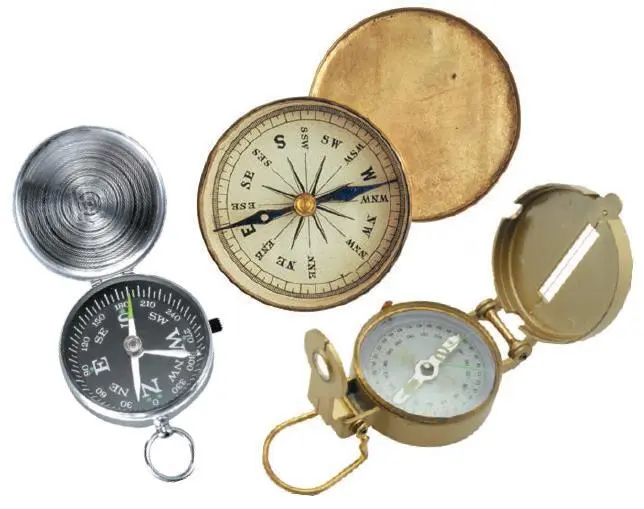

Рис. 76. Первые упоминания о компасе относятся к XI в., а к XIV в. компас с подвижной розой (картушкой) уже получил широкое распространение

В 1820 г. Ганс Христиан Эрстед(1777–1851) описал результаты эксперимента, в котором было показано, что электрический ток, протекающий по проводнику, отклоняет магнитную стрелку компаса от её естественного направления на север. Эта сила, получившая название «поворачивающей», впервые оказалась не ньютоновской, её нельзя было связать ни с гравитацией, ни с инерцией и вообще ни с какой из известных в то время сил.

Исследование этого нового и необъяснимого явления начались немедленно. В том же году Андре Мари Ампер(1775–1836) (рис. 77) показал, что два параллельных проводника, по которым пропускается электрический ток, могут притягиваться или отталкиваться в зависимости от соотношения направлений токов: токи одного направления притягиваются, а разного – отталкиваются (рис. 78). При этом сила притяжения или отталкивания между проводниками прямо пропорциональна силе тока в них: чем больше – сила тока, тем сильнее взаимодействуют проводники.

Рис. 77. Андре Мари Ампер

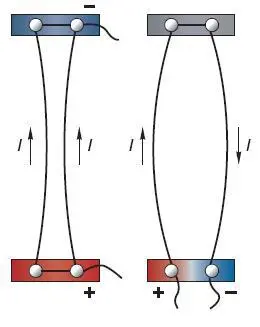

Рис. 78. Взаимодействие двух параллельных проводников с током

Отсюда напрашивался вывод, что такие проводники ведут себя подобно магнитам. На основании многочисленных исследований Ампер пришёл к выводу, что «все магнитные явления сводятся к чисто электрическим эффектам». Через два года он открыл магнитный эффект катушки с током, которую назвал соленоидом. В настоящее время соленоиды являются основой всех электромагнитов: проволочная катушка, по которой пропускают ток, ведёт себя как постоянный магнит, только сила её притяжения может быть намного больше. Заслуги Ампера в изучении электрических и магнитных явлений так велики, что его называли Ньютоном электричества. Так, понятия «электростатика» и «электродинамика» впервые предложены Ампером. Он же ввёл в обиход термины «электрический ток», «напряжение», «гальванометр» и даже… «кибернетика». В честь Ампера названа единица измерения электрического тока.

Таким образом, выяснилось, что помимо электростатического существует ещё и магнитное поле, которое всегда возникает вокруг проводника, по которому движется электрический ток. Это поле, так же как и электростатическое, обладает силовой характеристикой, которую называют магнитной индукцией. Она направлена перпендикулярно движению электрических зарядов и, следовательно, перпендикулярно электростатическому полю. Полная взаимосвязь этих полей была подтверждена в 1831 г., когда английский учёный Майкл Фарадей (1791–1867) (рис. 79) открыл явление электромагнитной индукции – возникновение электрического тока в замкнутом проводнике при изменении числа линий магнитной индукции сквозь его поверхность (рис. 80). Другими словами, если после опытов Эрстеда и Ампера было показано, что электричество способно вызывать магнитную силу, то после работ Фарадея было установлено, что существует и обратный эффект, т. е. была решена задача, которую Фарадей записал в своём дневнике: «Превратить магнетизм в электричество». В результате общепризнанной стала точка зрения, что электрические и магнитные поля представляют собой две стороны одного и того же поля, которое называют электромагнитным полем.
