Сергей Титов - Естествознание. Базовый уровень. 10 класс

Рис. 79 Майкл Фарадей

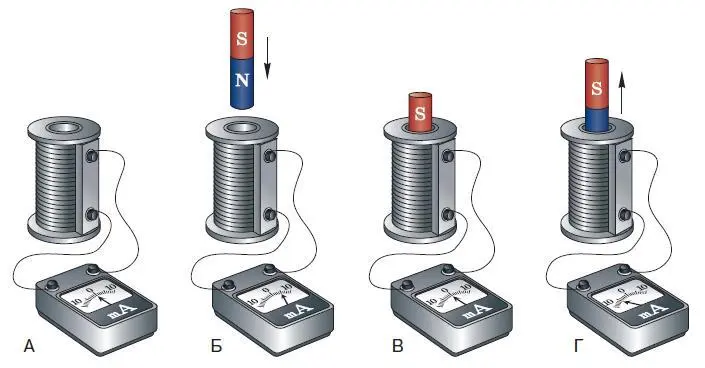

Рис. 80. Опыты Фарадея: А – катушка, состоящая из большого числа витков изолированного провода, подключена к гальванометру;

Б – при внесении в катушку полосового магнита стрелка гальванометра отклоняется, фиксируя появление электрического тока в цепи;

В – магнит останавливается, ток в катушке исчезает;

Г – при выдвижении магнита из катушки ток появляется, но его направление изменяется на противоположное

Магнитное поле, в отличие от электрического, не создаётся какими-либо зарядами. Магнитных зарядов не существует. Аналогом электрических зарядов в магнитном поле служат два полюса, один из которых называют северным, а второй – южным в честь компаса, побудившего к исследованиям магнетизма. Как и в случае с электрическими зарядами, одноимённые полюсы отталкиваются, а разноимённые – притягиваются. Но в отличие от электрических зарядов, магнитные полюсы не могут существовать друг без друга. В этом легко убедиться, распиливая железный магнит: как бы ни мала была отпиленная часть, у неё всегда будут северный и южный полюсы.

Итак, магнитное поле возникает при движении электрических зарядов. Откуда же оно берётся в куске намагниченного железа или в так называемом постоянном магните? На этот вопрос попытался ответить ещё Ампер. Он предположил, что в каждой молекуле вещества циркулируют электрические токи, которые, складываясь, создают общее магнитное поле. В то время никто не догадывался о существовании отрицательно заряженных электронов, поэтому гипотеза Ампера была гениальной догадкой. Теперь, когда мы знаем, что электроны обязательно входят в состав всех атомов, можно задать вопрос: почему не все вещества способны к намагничиванию? Оказывается, такой способностью обладают только некоторые вещества, называемые ферромагнетиками (от лат. ferrum – железо). К ним относится не только железо, но также никель, кобальт и их сплавы. Способность к намагничиванию зависит от строения атомов этих металлов. Вращаясь вокруг ядра атома и вокруг своей оси, электроны создают крошечные «магнитики», называемые магнитными диполями. Если тело не находится во внешнем магнитном поле, эти «магнитики» ориентированы во всех направлениях и их суммарное поле равно нулю. Если же оно попадает во внешнее поле, например соприкасается с куском магнетита, его атомы поворачиваются под влиянием магнитной силы и их элементарные магнитные поля складываются. Таким образом, тело приобретает свойства магнита. Для того чтобы «размагнитить» тело, надо нагреть его до достаточно высокой температуры, чтобы хаотическое движение атомов вернуло начальный беспорядок.

Кроме ферромагнетиков существуют парамагнетики, которые проявляют свойства магнита, только находясь во внешнем магнитном поле, а после прекращения его действия немедленно теряют эти свойства. Парамагнетиками являются алюминий, платина, оксид марганца и многие другие соединения. Наконец, существует ещё группа веществ, называемых диамагнетиками. Они также не обладают магнитными свойствами при отсутствии внешнего магнитного поля, но обладают свойством поворачивать свои атомы противоположно внешнему магнитному полю. К диамагнетикам относятся, например, вода, поваренная соль, водород и азот.

1. Что такое электромагнитная индукция?

2. С помощью какого опыта Эрстед впервые обнаружил электромагнитное поле?

3. Каким образом Ампер объяснил природу электромагнитного поля?

4. Чем ферромагнетики отличаются от парамагнетиков?

Проведите несколько опытов.

1. Положите на стол, находящийся вдали от электроприборов, компас и зарисуйте положение его стрелки. Положите рядом с ним другой компас, а лучше расположите несколько компасов в ряд. Пронаблюдайте, что произойдёт, и объясните полученный результат.

2. Подносите к крайнему в ряду компасу постоянный магнит то южным, то северным полюсом. Объясните полученные результаты.

3. Если у вас в школе имеется соленоид, подключите его к источнику питания и подносите по очереди различными участками к компасу. Объясните результаты наблюдений.

Как вы узнали из предыдущего параграфа, Фарадеем было открыто явление электромагнитной индукции. Но мы знаем, что внешнюю силу, вызывающую в проводнике ток, называют электродвижущей силой (ЭДС). Следовательно, движение проводника относительно магнитного поля (или движение магнитного поля относительно проводника) приводит к возникновению ЭДС. Благодаря этой силе в проводнике возникнет ток, который, как нам тоже уже известно, будет создавать вокруг себя магнитное поле.

В учебнике физики для 9 класса описывается принцип работы колебательного контура. Суть его в общих чертах такова. Существует электрическая цепь, в которой находится конденсатор, на котором имеется разность потенциалов, и катушка, состоящая из многих витков электрического проводника. Конденсатор разряжается, по цепи течёт ток, который, проходя через катушку, создаёт в ней магнитное поле. Под действием этого поля в цепи возникает ЭДС, вызывающая движение зарядов в противоположном направлении. Когда это движение становится достаточно сильным, суммарное направление тока в сети изменяется и конденсатор снова заряжается. Затем весь процесс повторяется сначала и в контуре возникают периодические колебания электрического заряда и электрического тока.

Но мы знаем, что во многих случаях возникшие в какой-то точке колебания могут из неё распространяться в пространстве, вызывая волновые процессы. Возможно ли это в случае электромагнитных колебаний?

Существование электромагнитных волн теоретически предсказал великий британский физик Джеймс Клерк Максвелл(1831–1879). Он же разработал систему математических уравнений, описывающих их распространение. Максвелл предположил, что любые изменения электрического или магнитного поля должны вызывать изменения в напряжённости и магнитной индукции в соседних областях. Для этого не требуется наличия каких-либо электрических зарядов (электронов, ионов и т. п.). Просто изменяющееся поле создаёт другое изменяющееся поле, то, в свою очередь, новое поле, и в результате в пространстве распространяется электромагнитная волна. Эта волна является поперечной, и для неё справедливы все характеристики, которые свойственны другим волнам. Мы можем описать электромагнитную волну с помощью её скорости, амплитуды, длины и частоты колебаний, как об этом говорилось в § 23.
