Эти данные можно использовать для выделения контуров, обслуживающих именно наиболее ресурсопотребляющие потоки и начинать работу именно с них.

Распределение переменной части технологических затрат на переработку содопоташных растворов показано в табл.1.

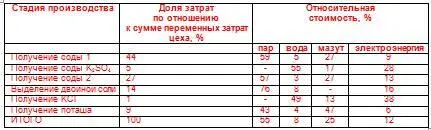

Табл. 1. Распределение переменной части технологических затрат

Затраты на пар – основные. Пар и ближе к технологии, чем вода и мазут. При этом все сосредоточено вокруг производства соды. Очень хорошо. Можно будет поискать специализированные решения из прошлого опыта проектирования.

9. Уровень автоматизации как часть ТЭП.

Уровень автоматизации достигает 75–76%, в т.ч. основных процессов (кальцинация, дистилляция) – 90–95%, уровень механизации в основных цехах достигает 71–72%.

Отрасль уже хорошо знакома с автоматизацией. Это важно. Более будет понятно, когда будем говорить о протоколах, нечувствительности, диагностике и пр. Это уже наша сфера и посмотрим на нее попристальнее.

Особенности систем автоматизации и регулирования содового производства

Производство соды относится к сложным объектам химической промышленности, эффективность работы которых может быть повышена путем установки эффективных автоматических регулирующих исполнительных устройств в АСУ ТП.

Характерными особенностями содового производства являются непрерывность и крупнотоннажность технологических процессов, значительное количество основных и вспомогательных отделений, отличающихся сильной взаимозависимостью. На каждое из них воздействует большое число разнородных возмущений. Характеристики самих технологических аппаратов являются нестационарными как по статическим, так и динамическим характеристикам, что требует постоянной корректировки технологических режимов и большего внимания к динамическому регулированию. Особенно важно отметить, самой характерной средой содового производства являются агрессивные, кристаллизующиеся и абразивные среды. В схемах работы имеются рециклы, связывающие режимы основных отделений, поэтому нарушение режима в одном из них приводит к нарушению нормального хода всего производства.

С точки зрения контуров регулирования и управления содовые производства имеют следующие особенности:

– Последовательная технологическая структура, при которой выход из строя или даже временная разгрузка одной из стадий приводит к резкому изменению работы всего агрегата.

– Значительное число параллельно включенных аппаратов в основных отделениях – абсорбции, фильтрации, дистилляции и карбонизации. Например, отделение карбонизации типового многоэлементного завода содержит три серии карбонизационных колонн. В свою очередь каждая серия состоит из 4 или 5 карбонизационных колонн, одна из которых работает в режиме предкарбонизации.

– Отсутствие промежуточных емкостей и жесткие связи между отдельными стадиями.

– Достаточно большие мощности агрегатов, определяющие необходимость длительного цикла непрерывной работы.

– Большое число точек контроля параметров технологического процесса, составляющее часто до 1000 позиций.

– Жесткие требования к качеству регулирования, поскольку нарушение технологического режима распространяются на смежные отделения и в конечном итоге могут приводить к нарушению режима производства в целом или значительным потерям.

1.1. Особенности производства кальцинированной соды.

Производство кальцинированной соды состоит из следующих этапов:

– абсорбции и очистки рассола

– карбонизации

– фильтрации

– кальцинации

– дистилляции

– гашения

– обжига.

Перейдем к клапанам.

Регулирующие клапаны для основного оборудования содового производства.

ИЗВЕСТКОВЫЕ ПЕЧИ

Состав исходных продуктов:

Мел CaCO3, на сухое вещество не менее 96%

SiO2 и нерастворимые в HCl примеси не более 2%

Топливо – кокс не более 82%

Зольность -10,5%

влага – 5%

Летучие – 2,0

Сера 0,5%

Известковые печи

Температура в кожухе – не выше 70оС

Давление – 200–350 мм вод ст.

Вверху печи – 2–10.

Печной газ

Температура – не выше 150оС

Содержание на абсолютно сухой газ

СО2 -33–35%

О2 0,5–1,5%

СО 0,5–2,0%

Пыли г\м3, не более 2,0

Газ после электрофильтра

Температура, оС:

– На входе 30–35

– На выходе 20–25

Разрежение, кПа (70–100)

Содержание СО2–32–34

Пыли не более 10г\м3

Участки регулирования

– Регулирование известково-обжигательных печей предусматривает поддержание стабильной нагрузки печей с учетом потребности в негашеной извести и поддержание оптимальных параметров процесса.

– Регулирование состоит из следующих подсистем:

– Расход воздуха

– Температура газа

– Давление газа в верхней части печи и выброс диоксида серы в атмосферу посредством дроссельных заслонок, степень открытия которых изменяется с помощью регуляторов давления.

– Регулирование подачи топлива.

– Регулирование на участках дутьевых вентиляторов, электрофильтра, промывателей и пр.

С учетом сказанного на этом участке сосредоточимся на стабилизации процесса. Они работают в стационарном режиме и, как правило, относятся к медленным процессам.

ПРИГОТОВЛЕНИЕ ИЗВЕСТКОВОГО МОЛОКА

Получение известкового молока включает стадии гашения извести горячей водой и очистку известкового молока от крупных кусков необожженного карбонатного сырья, мелких зерен недопала, перекала и др. нерастворимых примесей.

При регулировании решаются задачи соответствия нагрузки в отделении гашения потребности в дистилляции в известковом молоке, а также поддержание постоянной концентрации гидроксида кальция в известковом молоке.

Участки регулирования:

– Регулирование расхода нагретой промывочной воды (слабое известковое молочко) для гашения

– Регулирование на участках промывки после сортировочного барабана

– Регулирование конденсатора

– Регулирование классификатора

– Вспомогательные контуры регулирования на мешалках, шаровых мельницах очистки от шлама, отбросной жидкости дистиллера, пара, дистиллерной жидкости, пробоотборники и пр.

Вот и пришли к сложным участкам. Известковое молочко – один из весьма сложных видов среды для регулирования.

Основными проблемами являются колебания титра молока, т.к. они усложняют дозирование молока в отделении дистилляции и увеличивают потери извести и аммиака с отбросной жидкостью дистиллера. В последней содержание свободного СаО может колебаться в очень узких пределах (1–2 н.д), т.е. в пределах одного нормального деления. В аппаратах отделения дистилляции известковое молоко разбавляется примерно 4 раза. Отсюда следует, что колебания титра молока, поступающего на дистилляцию, не должны превышать 4 н.д.
