Таким образом, небольшой конфликт уже налицо. Современные распределенные системы автоматизации требуют и цифровых исполнительных устройств, а не достаточно устаревшего HART протокола…

Изменения в связи с ростом степени автоматизации

Благодаря появлению в системах автоматизации дополнительных функций, насыщенность технологических схем исполнительными и регулирующими органами значительно возросла. Количество регулирующих клапанов и функционально связанной с ними запорной арматуры также резко возросло, в связи, с чем актуальным становится вопрос использования клапанов и арматуры, имеющих значительно большую способность к интеграции в системы АСУ ТП, но и желательно, обладающих одновременно и регулирующей и отсечной способностью. Такие решения уже есть, например, у компании Jamesbury.

Рис. 2. Клапаны с конструктивными элементами, предназначенный для интеграции в системы автоматизации.

Изменения в арматурном хозяйстве предприятий

За последние 10–15 лет произошли существенные изменения в арматурном хозяйстве предприятий химической отрасли. Наблюдается устойчивая постоянная тенденция к замене клапанов возвратно-поступательного действия поворотной арматурой. Это особенно выражено в регулирующей арматуре. Возросла роль автоматизации в диагностировании массы однотипного оборудования в т.ч. и (арматуры), постоянно осуществляется перевод систем на цифровую обработку сигналов.

Наверное, можно сказать, что вторая по приоритетности задача будет – уменьшение затрат на обслуживание через полное применение автоматизации диагностики клапанов.

Широкое применение поворотной арматуры и замена седельных клапанов и задвижек

Если в старых решениях в основном применялись вентили, шиберные и клиновые задвижки и только мембранные и поршневые приводы и аналоговые позиционеры, в независимости от типа контура, то в настоящее время выделяются критические контуры регулирования, где необходимость снижения колебательности процесса наиболее высока. Это особенно связано с ростом использования в схемах автоматических анализаторов, а также увеличением числа измерительных контуров в целом. Для таких контуров регулирования все больше применяются специализированные мембранные приводы (для четвертьоборотных клапанов) и интеллектуальные цифровые позиционеры с применением системы диагностики.

Наиболее серьезным преимуществом поворотной арматуры в кристаллизующихся и загрязненных средах содового производства может быть малая площадь износа, концентрирующаяся только в месте трения и не являющаяся лифтом абразивных частиц к сальнику как в случае с клапанами возвратно-поступательного типа.

Будем использовать эти преимущества специальной арматуры Метсо, см. рис.3.

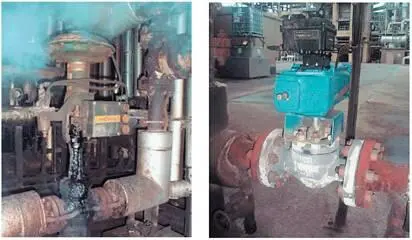

Рис. 3. Преимущества работы поворотной арматуры в тяжелых средах.

Эффективное применение поворотной арматуры должно привести к стабилизации области износа, росту количества циклов срабатывания, меньшим простоям, снижению затрат на техническое обслуживание и увеличению непрерывной работы. Ниже показываем иллюстрацию, рис.4.

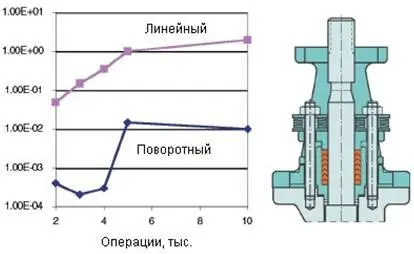

Рис. 4. Сравнение поворотной и линейной арматуры. Большее число циклов при непрерывной работе – меньше простоев.

Специализация клапанов и специальные клапаны для сложных сред

Для сложных сред (перекись, щелочи, хлор, хлорсодержащие среды) созданы клапаны, имеющие высокий уровень защищенности, начиная от качества арматурного литья и до систем диагностики, сертифицированных по международным нормам безопасности, включая хлорбезопасность. Важность этого вопроса, где 95% сред имеют ионы хлора, наверное, не вызывает сомнений, рис.5.

Рис. 5. Клапан Jamesbury, сертифицированный для работы в щелочных производствах

Изменения в расчетах клапанов

Значительно усовершенствовались системы расчета регулирующих клапанов для сложных сред в т.ч. и химических производств. Только за последние несколько лет количество протестированных и теперь успешно рассчитываемых сред программой Nelprof выросло до 500, как и возможности коррозионного расчета материала относительно конкретных параметров среды и ее протекания через клапаны, рис.6.

Рис.6. Современные системы расчета клапанов на основе моделирования

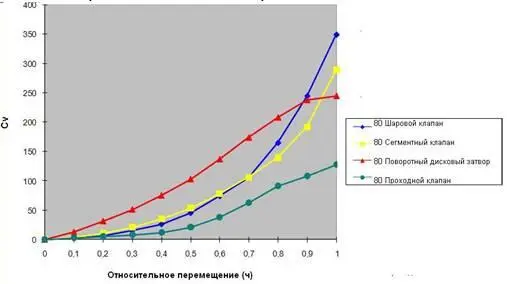

Рис. 7. Характеристики разных типов клапанов

Все это без сомнения даст определенные преимущества для подготавливаемого предложения, особенно в качестве регулирования и повышения точности, рис.8

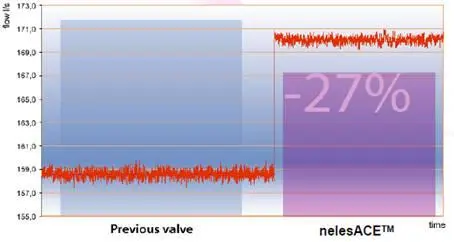

Рис. 8. Уменьшение вариабельности процесса при замене седловых клапанов на высокоточный клапан Neles ACE

Повышение интеллектуальности арматуры

Увеличение интеллектуальности и сложности клапанов, повышение требований к надежности и высокой скорости обработки информации привели к необходимости развития диагностики и сервиса. Для этих целей все больше привлекаются квалифицированные и сертифицированные производителем специалисты сервисных центров. Для поддержки клапанов в эффективном рабочем состоянии и с ростом использования цифровой технологии практически обязательным становится использование встроенных систем диагностики.

Происходит постоянное совершенствование самих клапанов и их инструментария. Наибольшему изменению подверглись приводы и позиционеры, в которых все большую роль начинают играть цифровые позиционеры и приводы с минимальным трением и повышенной точностью выполнения задания. Системы пневматики и преобразования сигнала уже стали единым целым и все больше сочетаются с приводом, также полностью интегрируясь в единый преобразовательный блок. Для опасных производств разработаны специальные позиционеры и устройства интеллектуальной отсечки во взрывозащищенном исполнении, рис. 9,10.
