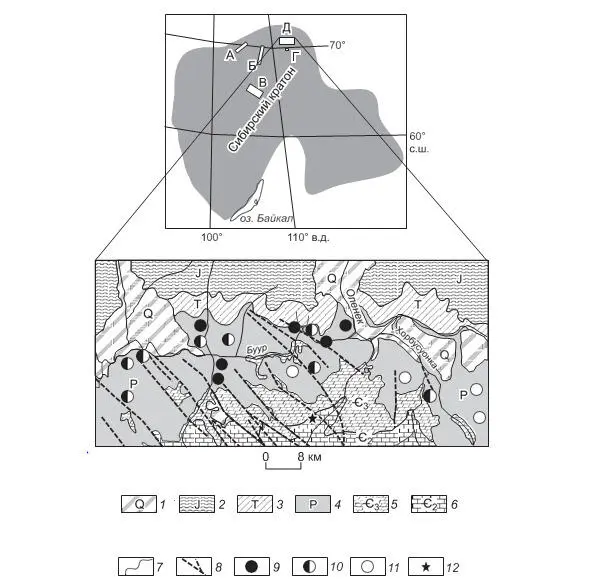

Рис. 1. Схема расположения скоплений (месторождений) природных битумов на севере Сибирского кратона и геологическая карта Оленекского месторождения битумов:

Скопления и месторождения битумов (А – Рассохинское, Б – Восточно-Анабарское, В – Силигир-Мархинское, Г – Центрально-Оленекское, Д – Оленекское)

1 – четвертичные отложения, 2 – юрские, 3 – триасовые, 4 – пермские, 5 – верхнекембрийские (лапарская свита), 6 – среднекембрийские (тюессалинская свита); 7 – границы выхода разновозрастных отложений; 8 – разломы; 9—11 – концентрации битумов в пермских отложениях (мас. %): 9 – 5%, 10 – 2—5%, 11 – <2%; 12 – среднекембрийские жильные скопления битумов

Гидрогеологические скважины, пробуренные в последние годы в Далдыно-Алакитском районе, дали новые интересные материалы по распространению нефтебитумопроявлений во вмещающих осадочных породах и в кимберлитовых телах. Здесь наряду с битумопроявлениями при опробовании скважин были получены малодебитные притоки высоковязких нефтей.

Нефте- и битумопроявления в скважинах южного куста тр. Удачная отмечаются с глубин 100—150 м до забоя (1500 м). Увеличение степени насыщения происходит до глубины 700 м. Толщина насыщенных участков изменяется от долей метра до первых метров. В скважинах западного куста в интервале 100—650 м нефтенасыщенность слабая, в виде редких зон по кавернам и проницаемым участкам. С 650 до 900 м насыщенность более обильна; здесь фиксируются прослои хороших коллекторов, сплошь насыщенные нефтью, достигающие толщины в 1 м. Интенсивно нефтенасыщен интервал 1180—1475 м: здесь толщина обильно пропитанных участков достигает 11 м [13.].

Рудное тело трубки также характеризуется обилием нефте- и битумопроявлений. Битум и нефть в кимберлитах зафиксированы в зонах трещиноватых и брекчированных структур, в кальцитовых жилах, кавернах, по поверхностям скольжения и на контакте кимберлитового тела с вмещающими породами, хотя неоднократно отмечались проявления и во внутренних частях трубки [13.].

Оленекская зона битумонакопления.Центрально-Оленекское месторождение битумов расположено в сводовой части одноименного поднятия (см. рис. 1, Г) и наиболее хорошо изучено по левобережью р. Оленек в приустьевой части р. Керсюке. Здесь венд-кембрийская кесюсинская свита со стратиграфическим несогласием перекрывает кавернозные доломиты туркутской свиты венда, в основании имеет базальную пачку гравелитов и песчаников с линзами мелкогалечных конгломератов [13.].

Базальный горизонт избирательно пропитан битумом, который также играет роль цемента. В этом случае породы приобретают темно-серую и темно-коричневую окраску и имеют характерный асфальтовый запах [13.].

Текстуры битумонасыщения массивные и полосчатые, реже – пятнистые. Концентрация битума в зависимости от степени насыщения колеблется в значительных пределах. Максимальные значения достигают 2% от веса породы, но наиболее часты значения в интервале 0.3—1.5%. Мощность зон сплошного битумонасыщения колеблется от 0.3 до 4 м. Подстилающие доломиты также насыщены битумом, заполняющим каверновые полости. Ресурсы битумов составляют ориентировочно 150—200 млн. т. [13.].

Оленекское скопление (месторождение) природных битумов на северном склоне одноименного поднятия связано преимущественно с пермскими терригенными отложениями платформенного крыла Лено-Анабарского прогиба и в меньшей степени – с подстилающими их верхнекембрийскими карбонатными породами (см. рис. 1, Д). В последнем случае, наряду с пропитанными битумами кавернозными доломитами верхнего кембрия (лапарская свита), отмечаются трещинные проявления асфальтов и асфальтитов в кальцитовых жилах, рассекающих средне- и верхнекембрийские карбонатные отложения [13.].

Залежи природных битумов в пермских отложениях прослежены по поверхностным обнажениям на расстояние около 120 км в бассейнах нижнего течения р. Оленек и его притоков – рек Буур, Хорбусуонка и других. По падению пород к осевой части Лено-Анабарского прогиба горизонты битуминозных пород протягиваются на расстояние более 50 км до скв. Р-50 глубиной 1050 м. В разрезе последней вскрыты девять горизонтов с битумами, в поднятом керне отмечались проявления жидкой нефти (рис. 2) [13.].

В 1966—67 гг. на Усть-Буурском участке месторождения с целью предварительной оценки запасов и перспектив использования оленекских битумов было дополнительно пробурено 20 колонковых скважин [13.].

Пермские отложения, содержащие основную массу битумов месторождения, трансгрессивно перекрывают доломиты лапарской свиты верхнего кембрия и представлены разнозернистыми полимиктовыми песчаниками дельтового и мелководно-морского генезиса, чередующимися с пачками переслаивания мелкозернистых песчаников, алевролитов и аргиллитов [13.].

В районе выходов на поверхность пермские слои залегают почти горизонтально, по мере погружения под мезозойские образования на северо-восток углы наклона несколько увеличиваются до 1—2°. Общая мощность пермских отложений в обнажениях оценивается в 100—150 м, в северном и северо-восточном направлениях она возрастает и в скв. Р-50 достигает 340 м. Пермские отложения со стратиграфическим несогласием перекрываются глинистыми породами нижнего триаса [13.].

В разрезе перми выделяются 13 песчаниковых и алевроаргиллитовых пачек (см. рис. 2). Две нижние присутствуют лишь в разрезе скв. Р-50, а на Усть-Буурском участке они выклиниваются. Наиболее выдержанной песчаниковой пачкой является пятая (Р1-V), мощность которой в определенных разрезах достигает 45 м. В седьмой песчаниковой пачке (Р1-VII) битумонасыщенные разности пород наиболее выдержаны по площади [13.].

Мощность зон сплошного битумонасыщения в этой пачке достигает 15 м, а концентрации битумов достигают 10%. Обычно же распределение битумов неравномерно и в большинстве случаев контролируется коллекторскими свойствами пород [13.].

Средние содержания битумов в насыщенных горизонтах песчаников для всего месторождения оцениваются в 3.5%. По групповому углеводородному составу большая их часть по классификации В. А. Успенского и др. относится к асфальтитам и асфальтам [13.].

Ресурсы битумов подсчитаны отдельно для Усть-Буурского участка и для всего месторождения в целом с различной степенью достоверности. Прогнозные запасы битумов по всему Оленекскому месторождению подсчитаны для площади, южная граница которой совпадает с выходами битуминозных пермских пород на поверхность от р. Олонгдо на востоке до р. Тонолдо на западе. Северная граница проведена по широте скв. Р-50. Размер площади 4800 км 2. Для пластов с содержанием битума выше 2% запасы оцениваются в 1.3 млрд т, для менее концентрированных битумов (0.1—2%) – в 2.2 млрд т. Вероятно, эти цифры являются несколько заниженными, так как битумы лапарской свиты в расчет не принимались. Для Усть-Буурского участка запасы битумов подсчитаны по промышленным категориям и определены в 18 млн. т. [13.].
