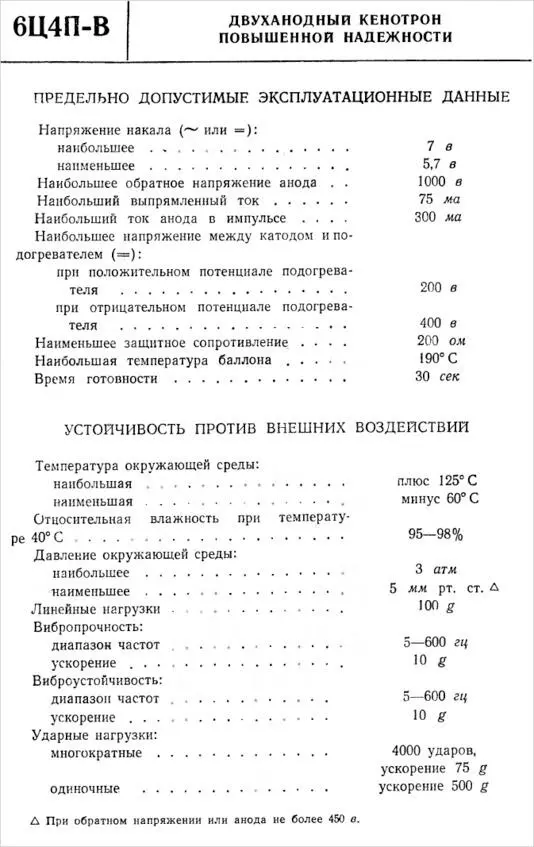

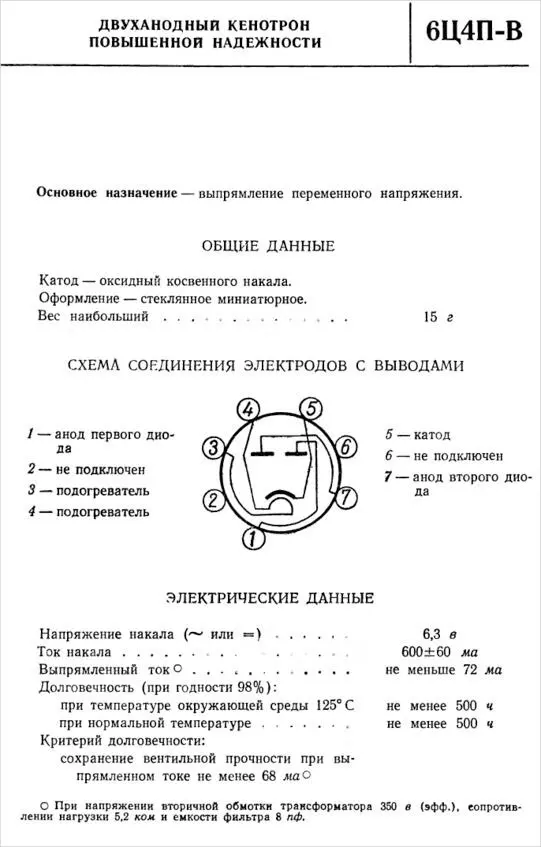

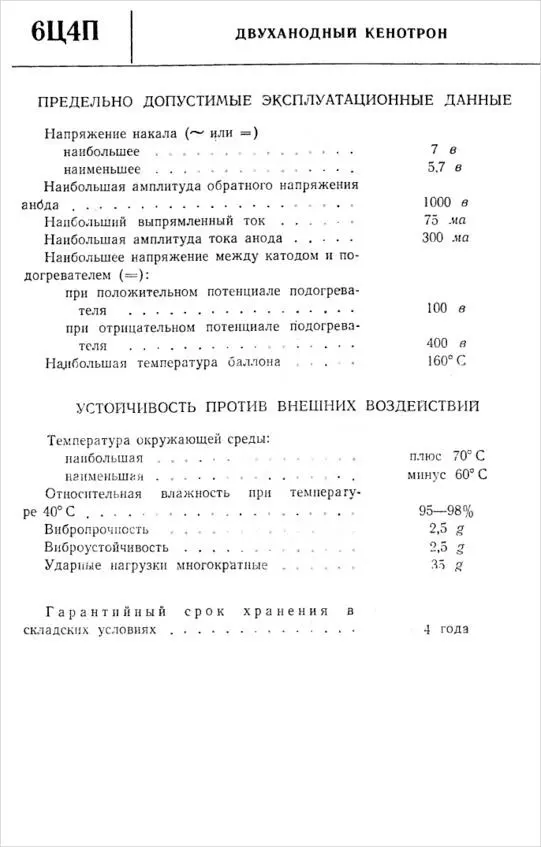

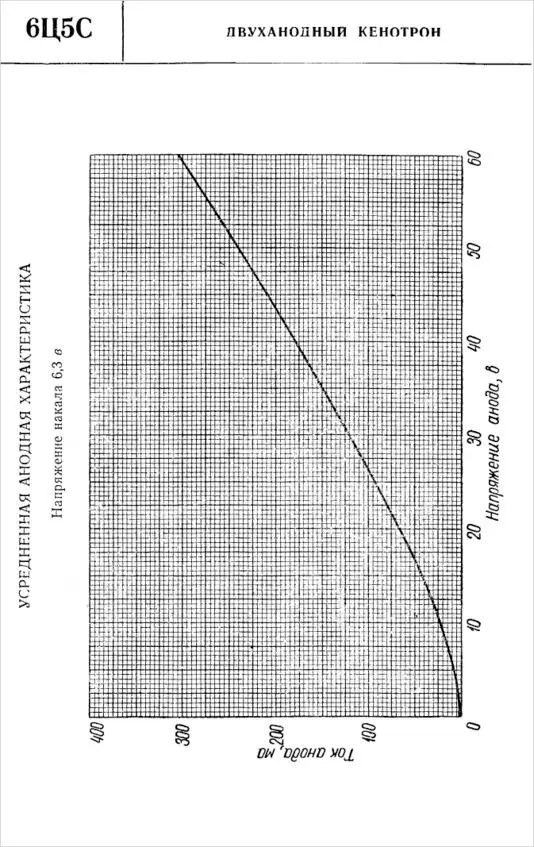

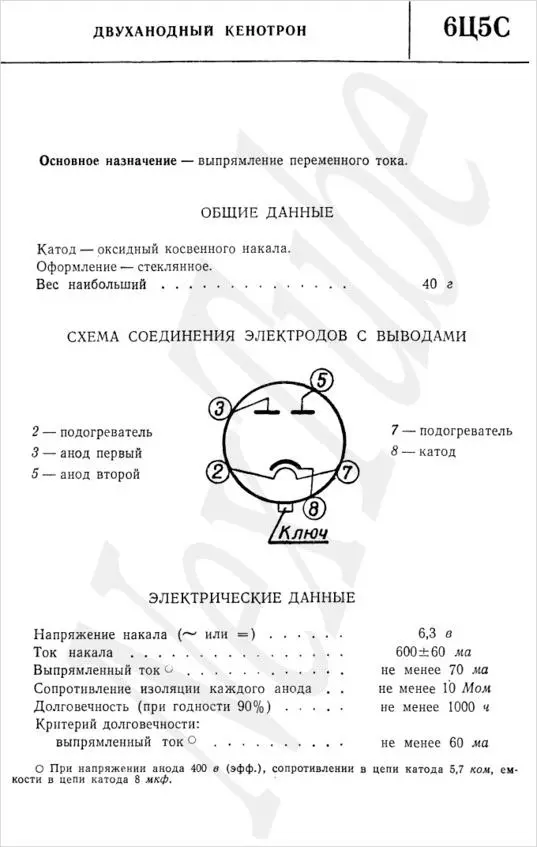

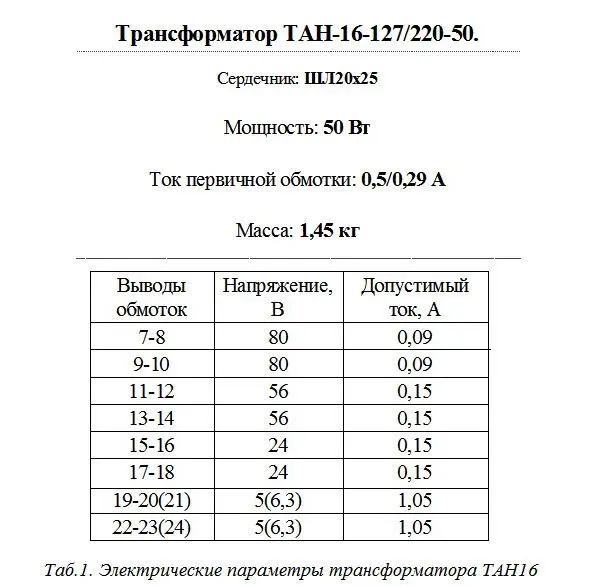

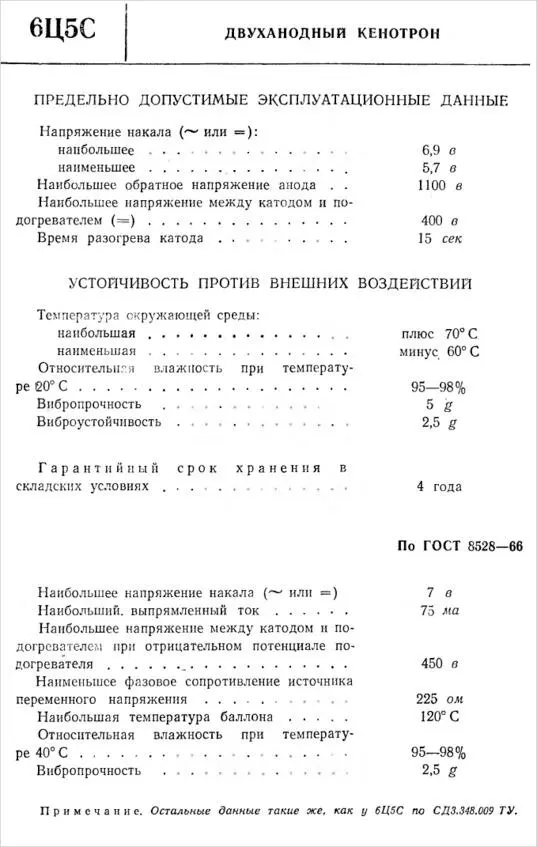

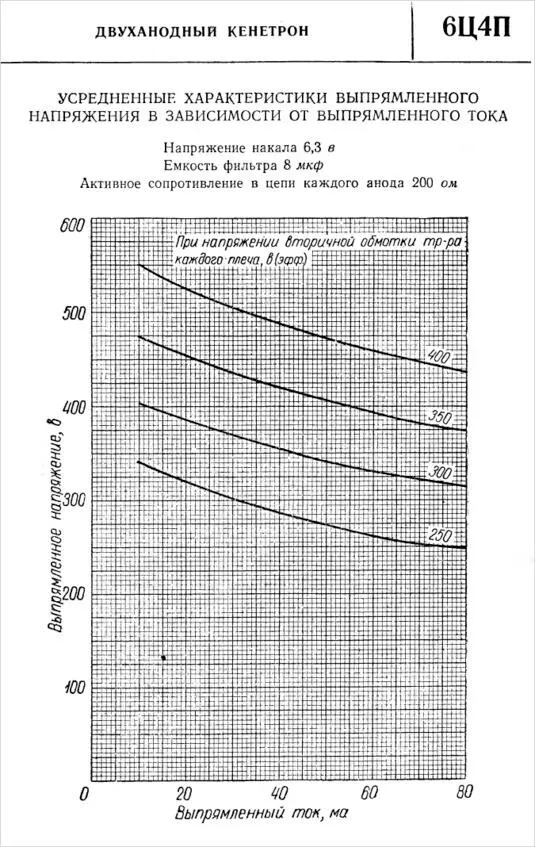

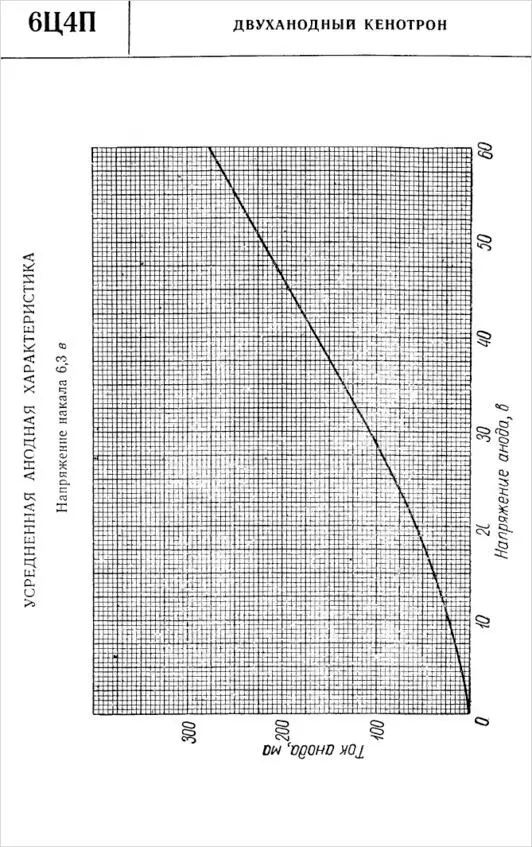

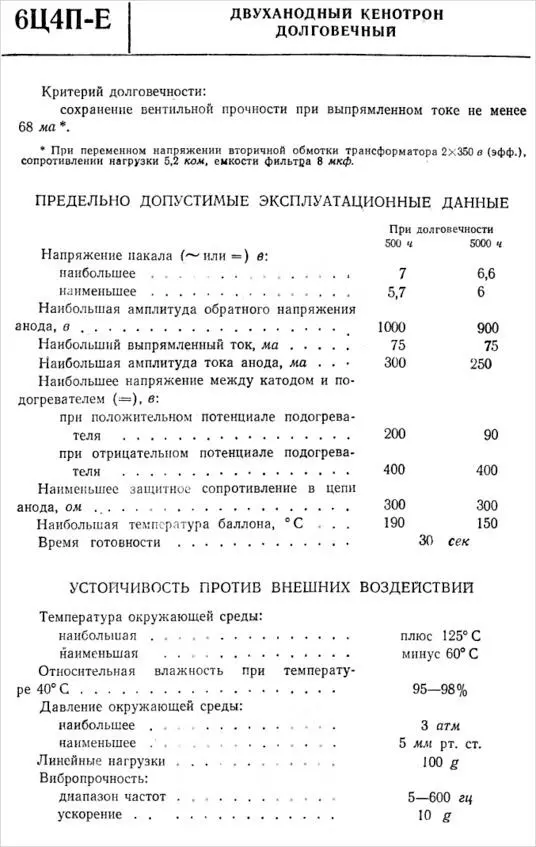

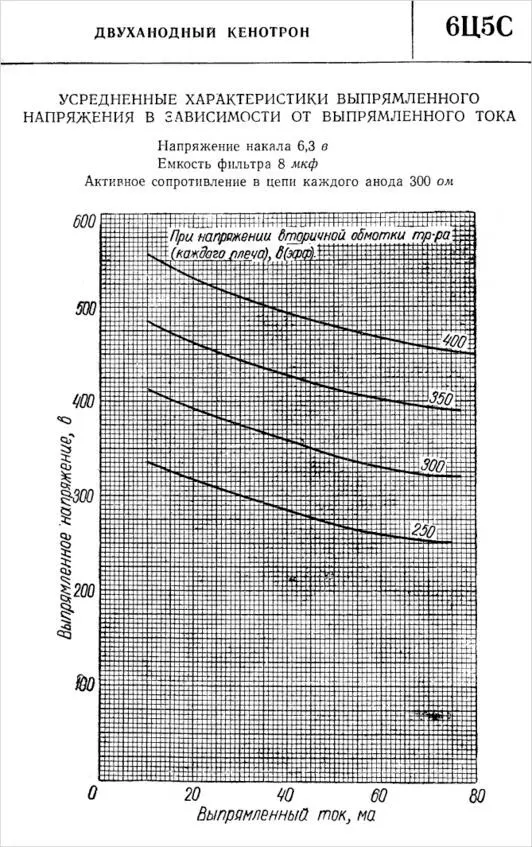

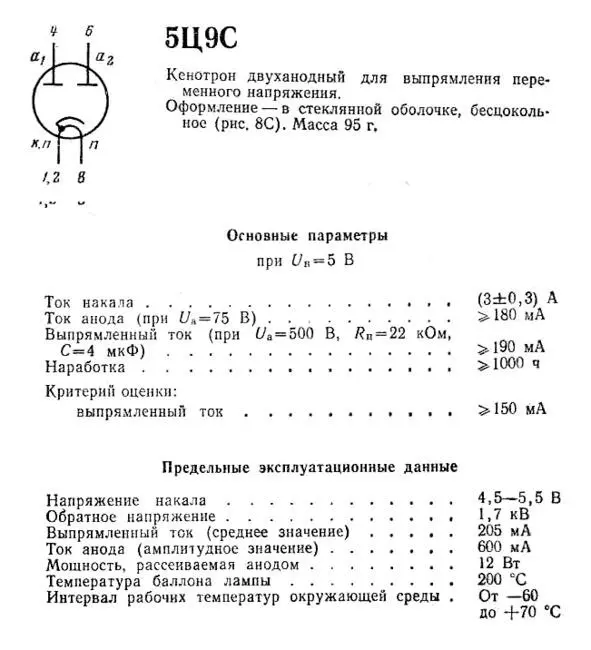

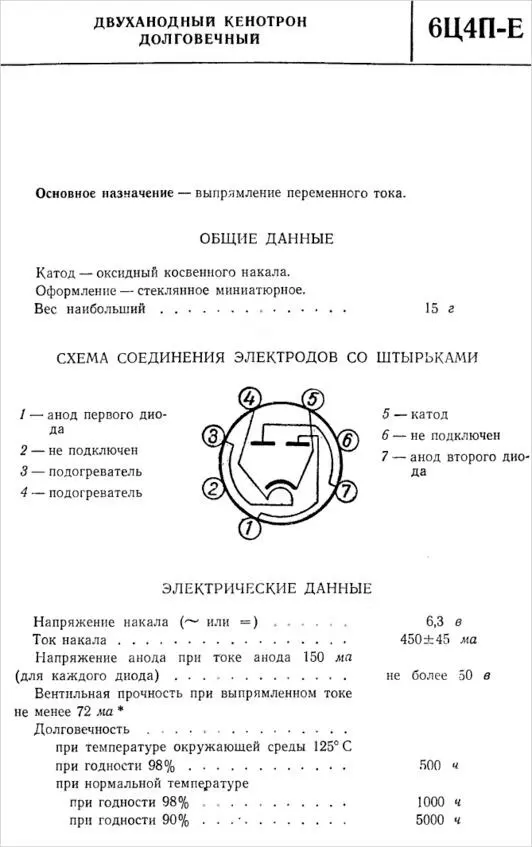

Источник предназначен для питания винил-корректора собранного на лампах 12Ж1Л (4Ж1Л). Описание и схема будут предоставлены в следующей главе (Рис.1) . Поскольку лампы взаимозаменяемы, предусмотрен переключатель напряжения питания накала 4 или 12 Вольт. Потребление тока по цепи анода у данного винил-корректора не превышает 15 мА, по цепи накала 300 мА для 12 Вольт, и 880 мА для 4 Вольт. Накал кенотрона источника питания потребляет 450 мА для 6Ц4П-Е. и 600+-60 мА для 6Ц4П и 6Ц5С. Исходя из этих данных, выбираем готовый промышленный трансформатор. Вполне подходит достаточно широко распространенный на просторах нашей Великой Родины ТАН16—127/220—50. Главное, чтобы высоковольтная обмотка имела 270 – 280 вольт переменного напряжения. Можно, конечно, потрудится и намотать трансформатор самому, предварительно рассчитав его параметры. На страницах этой книги позволю себе этим не заниматься. Ниже приведены справочные данные на ТАН16—127/220—50.

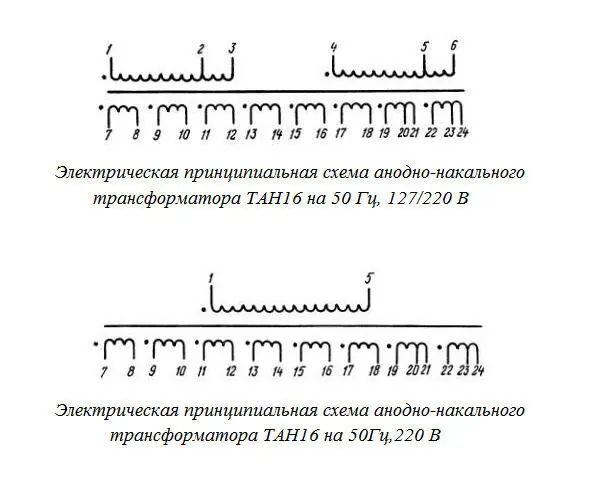

Трансформаторы ТAН16 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТAН16 на 127/220 В:

между выводами 1 и 2, 4 и 5 – 110 В;

между выводами 2 и 3, 5 и 6 – 7 В.

При использовании трансформаторов ТAН16—127/220 на 127 В необходимо:

соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1 – 3 и 4 – 6 соединяются параллельно;

подать напряжение 127 В на выводы 1 и 3 или 4 и 6.

При использовании трансформаторов ТAН16—127/220 на 220 В необходимо:

соединить выводы 2 и 4;

подать напряжение 220 В на выводы 1 и 5.

В трансформаторах ТAН16 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток.

При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.

В авторском варианте источник питания сделан отдельным блоком, конденсаторы использованы в анодных цепях бумажно- масляные типа МБГО, в цепях выпрямителя накала, естественно, электролитические. Их марка не имеет принципиального значения. Для уменьшения габаритов никто не воспрещает использовать электролитические конденсаторы в анодных цепях, но, как говорил один персонаж из кинофильма «Напарник», это – не наш метод. В смысле, что не для маститого аудиофила.

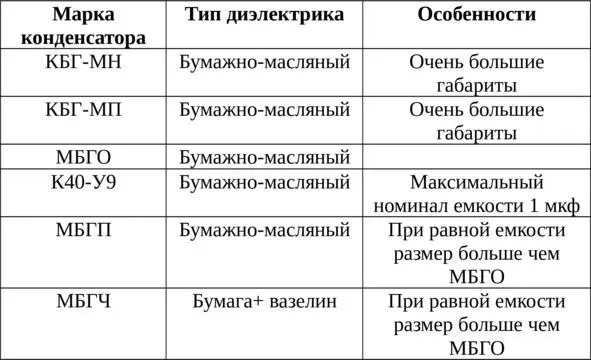

Ниже представлена таблица, в которой, по мере убывания их положительных характеристик с точки зрения звука, расположены типы конденсаторов. Таблица составлена на основании специально проведенных тестов.

Вместе с этими конденсаторами тестировался конденсатор JENSEN с медными обкладками. Габариты большие, по звуку едва отличим от КБГ-МН. Разница заметна только если сравнивать их между собой быстрым переключением. Выигрыш при этом на стороне JENSEN. Только вот цена… При сравнительном прослушивании конденсаторов одной марки сделано следующее наблюдение: конденсаторы 40-50-ых годов звучат лучше, чем их собратья более позднего выпуска. Естественно, этот ряд субъективен. С данными одних источников он совпадает, с другими разнится в некоторых пунктах. В любом случае – выбор за Вами.

Провод, используемый в кабеле, соединяющем винил-корректор с источником питания, типа МГТФ. Для получения 270 Вольт переменного напряжения на силовом трансформаторе соединяются перемычками выводы 8 и 9, 10 и 11, 12 и 13. Напряжение 272 Вольта снимается с выводов 7 и 14. В качестве дросселей питания можно использовать первичные обмотки трансформаторов ТВЗ1—9, ТВЗ-Ш и ТВК-90, ТВК-110 и т. п. Причем никакой переделки этих трансформаторов не требуется. Существуют промышленные унифицированные дроссели индуктивностью не менее 5 Генри. Например, Д7, Д40 и т. д. Главное, чтобы дроссели Др3 и Др4 (см. схему) были одинаковыми.

Переключение напряжения накала ламп корректора производится двухсекционным переключателем SA1.Одна секция переключает переменное напряжение 6.3—12.6 в, вторая изменяет сопротивление в цепи регулирования микросхемного стабилизатора. Благодаря такому решению облегчается тепловой режим стабилизатора. Микросхему стабилизатора необходимо установить на радиатор, либо использовать в качестве такового корпус блока питания, если он металлический.

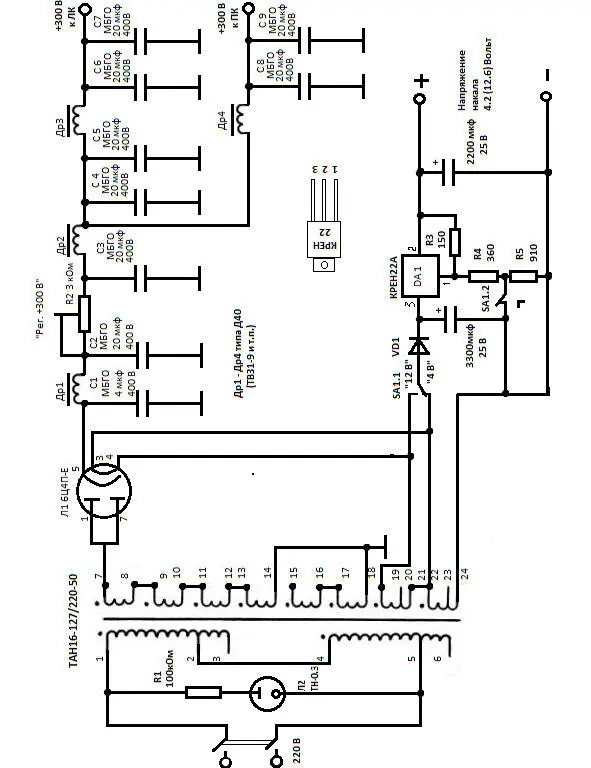

РИС.1

Принципиальная схема источника питания винил-корректора на лампах 4Ж1Л (12Ж1Л)

Винил-корректор (Рис.2) представляет собой двухкаскадный усилитель с сосредоточенной классической цепью коррекции по стандарту RIAA. Цепь коррекции находится между каскадами, собранными на лампах 12Ж1Л (4Ж1Л), причем в первом каскаде лампа имеет штатное пентодное включение, а во втором – триодное. Особенность данной лампы – практическое отсутствие микрофонного эффекта и фона. Звуковая сигнатура великолепна как в пентодном так и триодном включении.
