Гидроизоляция пола подземного сооружения состоит в укладке на дно котлована плотного прикатанного слоя из сухой смеси толщиной не менее 10 см. Смесь укладывается так, чтобы площадь ее укладки превышала площадь пола, чтоб впоследствии соединить с гидроизоляционным слоем стен.

Гидроизоляция стен сооружения выполняется после их возведения путем засыпки сухой гидроизоляционной смеси между стеной и грунтом. В процессе засыпки слой смеси постоянно уплотняется, особенно в местах его сочленения с горизонтальным гидроизоляционным слоем, выступающим из-под пола сооружения. После завершения гидроизоляции стен и замыкания гидроизоляционных слоев вокруг сооружения образуется единый экран.

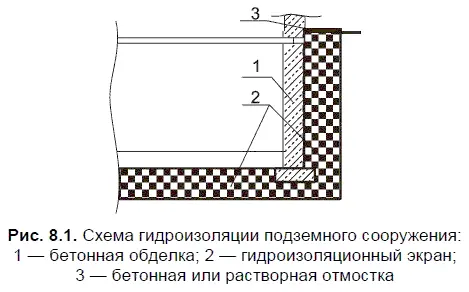

Для создания противодавления внутри гидрозащитного экрана при фильтрации воды к обделке подземной части сооружения сверху устраивается бетонная или растворная отмостка (рис. 8.1).

«БИРСС 35» — актибенто-песчаная смесь для создания противофильтрационной защиты методом засыпки в процессе выполнения строительных работ. Целесообразно применение водонепроницаемых элементов из сухой актибенто-песчаной смеси в строительных конструкциях как подземных сооружений (перекрытия, швы, фундаменты), так и наземных (плоские крыши и др.).

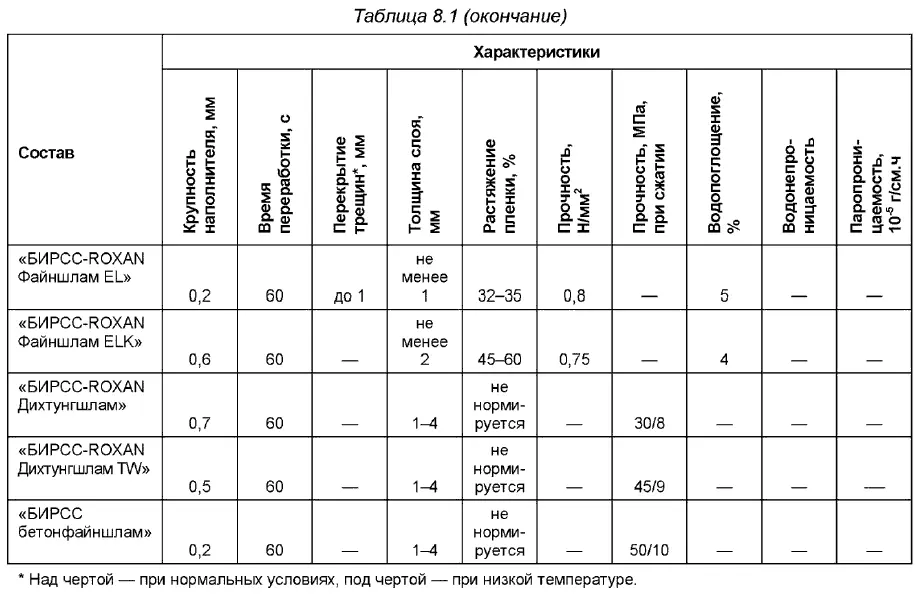

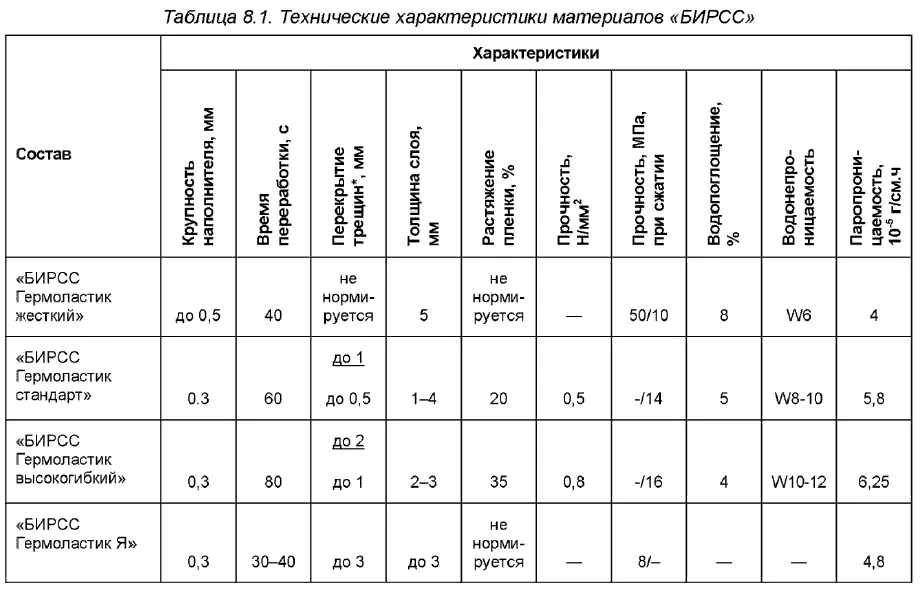

Актибенто-песчаная смесь «БИРСС-36» в отличие от смеси «БИРСС-35», которая применяется исключительно в сухом виде, предназначена для приготовления изоляционной пасты, которая используется в прмышленном и гражданском строительстве, гидротехническом строительстве, горном деле. Изоляционная актибенто-песчаная паста представляет собой предварительно затворенную и тщательно перемешанную сухую смесь при водотвердом отношении 1,75:1. При затворении водой паста приобретает и сохраняет устойчивые пластические свойства, что обеспечивает возможность ее транспортировки под давлением и надежную воздухо- и гидроизоляцию. Паста под давлением закачивается под отделочное пространство стены, создавая непроницаемый слой. Этот метод применим для восстановления гидроизоляции при ремонтных работах. Технические характеристики материалов «Бирс» даны в табл. 8.1. [1]

В результате разработок последних десятилетий за рубежом на основе бентонитов созданы весьма эффективные материалы заводского изготовления, позволяющие решать различные задачи в гидроизоляции подземных сооружений.

Ведущим в мире разработчиком и производителем широкого спектра материалов на основе натриевого бентонита является Американская коллоидная корпорация «СЕТСО».

Бентонитовые материалы «VOLCLAY»позволяют решать многие сложные задачи гидроизоляции и ремонта подземных сооружений. Материалы «VOLCLAY» — всего лишь часть широкого спектра продуктов, выпускаемых фирмой «СЕТСО». При их создании использованы свойства природного бентонита натрия, который при полной гидратации разбухает и увеличивается в объеме в 14–16 раз. При ограничении пространства для свободного разбухания в присутствии воды материалы образуют плотный гель, который препятствует дальнейшему проникновению влаги (коэффициент фильтрации 10-9 см/сек.). Именно это свойство, а также нетоксичность и химическая стойкость явились базовыми при разработке группы гидроизоляционных материалов «VOLCLAY», применяемых в строительстве фундаментов зданий и других подземных сооружений.

Преимущества гидроизоляции «VOLCLAY»:

□ благодаря потенциалу разбухания материалы способны «самозалечиваться», ликвидируя при этом незначительные механические повреждения слоя изоляции или трещины в изолируемом сооружении;

□ свойства гидроизоляции не изменяются с течением времени и срок их службы не ограничен;

□ простота применения и низкие трудозатраты (приблизительно 30 % в сравнении с традиционно используемыми материалами);

□ экологическая чистота;

□ материалы устойчивы при рН 5-10, стойки к неполярным жидкостям (маслам, бензинам и др.), выдерживают неограниченное число циклов «замораживания-оттаивания» и «гидрации-дегидрации»;

□ возможность укладки материалов в любое время года и практически при любых погодных условиях.

Маты «VOLTEX» — рулонный геотекстильный материал из двух полипропиленовых полотен, сшитых иглопробивным способом, между которыми расположены гранулы бентонита. Размеры мата — 1,25×4,50 м, масса рулона — 28,5 кг, содержание бентонитовых гранул — 4,9 кг/м 2. Верхнее и нижнее полотна «VOLTEX» имеют разную структуру: с одной стороны тканый полипропилен, проницаемый для частиц геля натриевого бентонита, с другой — нетканый, через который может профильтровываться только вода. Укладывают материал тканой стороной к защищаемой поверхности. В результате контакта с водой исключается вымывание геля бентонита и обеспечивается сплошной слой геля в местах нахлеста соседних полотен за счет частиц бентонита, выходящих на поверхность с тканой стороны. Так достигается эффект «глиняного замка».

Достоинством «VOLTEX» является и то, что при контакте со свежеуложенным бетоном в процессе набора прочности последнего дополнительно образуется механическая связь бетона с гео-текстильными волокнами материала. Это свойство эффективно, например, в случае использования «VOLTEX» под фундаментной плитой на объектах, где возможны просадки грунта или вымывание грунта из-под плиты, а также при устройстве вертикальной гидроизоляции, когда маты пристреливаются к опалубке и заливаются бетоном. Таким образом, без использования каких-либо адгезивов осуществляется надежная механическая связь гидроизоляционного материала с защищаемой поверхностью. Панели «VOLCLAY» — это конструкция из двух слоев биоразлагающегося гофрированного картона, между которыми размещены гранулы бентонита натрия. Размеры панели — 1,2×1,2 м, масса — 8 кг. Используются для изоляции фундаментных плит, стен и кровель подземных сооружений.

Гидропрокладка «WATERSTOP RX» (REDSTOP) — жгут, в состав которого входят бентонит и каучук. Материал предназначен для герметизации стыков бетонных конструкций и мест ввода инженерных коммуникаций. Сечение жгута — 15×25 (19×25) мм, длина — 5 м, вес — 4,2 кг.

Кроме того, для обеспечения надежности и создания сплошного гидроизоляционного слоя в ряду продуктов компании «СЕТСО» представлены вспомогательные материалы: бентонитовые гранулы «SALINE SEAL», тубы «HYDROBAR TUBE», металлическая сетка для фиксации гидропрокладки «REVOFIX» и др.
