Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

При гидроизоляции полимерным материалом Акваблокер не требуется грунтовки. Армирующая ткань и защита от дождя — после нанесения.

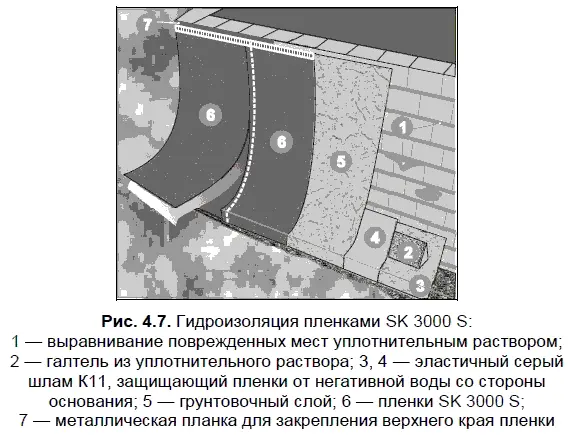

Пленки SK 3000 S— самоклеящиеся битумные гидроизоляционные мембраны, покрытые HDPE-пленкой, соответствующие требованиям DIN 18195. Пример их применения показан на рис. 4.7.

Примечание

Дополнительно используется битумный герметик Эласторуфдля заделки металлической планки и труднодоступных мест.

Перед засыпкой котлована нанесенные гидроизоляционные покрытия должны быть защищены от механических повреждений.

Гидроизоляционные шламы — это сухие строительные смеси — покрытия на основе цемента, специального кварцевого наполнителя и полимерных добавок. Шлам проникает в основание и, заполняя его поры, хорошо сцепляется с поверхностью основания. После отвердения покрытие из специального шлама становится водонепроницаемым, обеспечивая долгосрочную гидроизоляцию строительной конструкции.

Эластичный шлам К11— двухкомпонентное цементно-латексное покрытие с очень высоким сцеплением с основанием. Используется в старых и новых постройках для защиты от напорной воды как с внешней, так и с внутренней стороны (от позитивной и негативной воды). В случаях применения битумных и полимерных материалов рекомендуется при опасности напорной воды, действующей на отрыв со стороны основания. Расход для защиты от влажности грунта и воды под давлением — 2,5–3 кг/м 2.

Серый шлам К11— цементное покрытие для защиты от влажности грунта и напорной воды с внешней (позитивной) стороны. Применяется также для покрытия внутренней поверхности резервуаров питьевой воды. Расход для защиты от влажности грунта — 2 кг/м 2; для защиты от воды под давлением — 4 кг/м 2.

Шлам К11 Сульфатекс— долгосрочно устойчивый к воздействию сульфатов материал. Применяется также для покрытия соприкасающихся с водой поверхностей: канализационных коллекторов, труб, шахт, лотков и т. п. Расход для защиты от влажности грунта — 3 кг/м 2, для защиты от воды под давлением — 6 кг/м 2.

Битумные и полимерные гидроизоляционные покрытия «ХАЙДИ» долговечны, легко наносятся, не содержат растворителей и безвредны для окружающей среды.

Мастика К100— тонкослойная битумная мастика высокой химической стойкости. Поставляется готовой к применению, наносится кистью. Применяется широко, в том числе в сельском хозяйстве для внутреннего покрытия хранилищ жидкой органики. Толщина сухого слоя от 0,8 до 1 мм. Расход для защиты от влажности грунта — 1 кг/м 2, для защиты от воды под давлением — 1,5 кг/м 2.

Битфлекс— среднеслойная битумная мастика высокой химической стойкости и способностью к перекрытию возникающих трещин до 5 мм. Поставляется готовой к применению, наносится кистью. Толщина сухого слоя 1,5 мм. Расход для защиты от влажности грунта и воды под давлением — 2,5 кг/м 2.

Толстослойное покрытие 1К— битум-полимерная гидроизоляция, отвечающая стандарту DIN 18195. Поставляется готовым к использованию, наносится шпателем. Толщина слоя 3–5 мм. Расход для защиты от влажности грунта — 4–5 л/м 2, для защиты от воды под давлением — 6–7 л/м 2, для приклеивания изоляционных плит — 1 л/м 2.

Толстослойное покрытие 2К— армированное волокном двухкомпонентное гидроизоляционное битумное покрытие, отвечающее стандарту DIN 18195. Быстро высыхающее, устойчивое к осадкам почти сразу после нанесения. Непроницаемо для радона. Толщина слоя 3–5 мм. Расход для защиты от влажности грунта — 4–5 кг/м 2, для защиты от воды под давлением — 6–7 кг/м 2, для приклеивания изоляционных плит — 1 кг/м 2.

Покрытие SK— применяемая в разогретом состоянии гидроизоляционная и заливочная битумная масса. Исключительно эластичный материал (удлинение при разрыве > 600 %, восстановление исходной формы 90 % через 5 минут). Можно наносить при отрицательной температуре до -15 °C. Покрытие сразу после нанесения непроницаемо для воды и устойчиво к осадкам. Расход для защиты от влажности грунта и воды под давлением — 1,5–3 кг/м 2.

Акваблокер/Акваблокер Ликвид— полимерные гидроизоляционные покрытия на основе MS-полимеров без растворителей, воды и битумов. Обладают отличной адгезией практически к любым материалам оснований, в том числе влажным: к бетону, дереву, камню, металлам, пенополистиролу и многим пластмассам. Используются без грунтовки и не требуют защиты от осадков после нанесения. Даже без армирующей ткани обеспечивают гидроизоляцию по DIN 18195, перекрывая вновь образующиеся трещины до 10 мм при толщине слоя 1,5 мм. Акваблокер расчитан на применение на вертикальных и горизонтальных поверхностях, а Акваблокер Ликвид — саморастекающаяся модификация для горизонтальных поверхностей. Расход для защиты от влажности грунта и воды под давлением — 2,3 кг/м 2.

Пленки SKобеспечивают быстрое выполнение гидроизоляции в соответствии со стандартом DIN 18195 при температуре окружающего воздуха и элементов конструкции до -5 °C. Пленки кашированы устойчивым к образованию трещин синтетическим покрытием и приклеиваются к различным основаниям. Не требуют контроля толщины слоя, с момента нанесения обладают водоотталкивающими свойствами и выдерживают механические нагрузки. Сразу после нанесения можно засыпать котлованы. Используются также для гидроизоляции балконов, террас, влажных помещений, опор мостов и сборных железобетонных конструкций.

1. Савилова Г. Н. Гидроизоляция зданий и сооружений материалами «БИРСС» // Строительные материалы, № 7, с. 32–34.

2. Латышева Л. Ю. и др. Как защититься от воды и сырости // Строительные материалы, № 8, 2003, с. 24–25.

3. Современные гидроизоляционные материалы // Строительное обозрение, № 3 (30) 1999, с. 23–32.

4. Смирнов С. В. и др. Отечественные гидроизолирующие материалы на основе вяжущих // Строительные материалы, № 9, 1999, с. 16–17.

5. Большаков Э. Л. Обеспечение герметичности железобетонных и бетонных конструкций без устройства вторичной гидроизоляции // Строительные материалы, № 6, 2004, с. 32–33.

6. Гидроизоляционные материалы производства Дельта СПб. // Строительное обозрение, № 6 (45) 2000, с. 68–69.

7. Полимерные материалы для строительства от компании «Гермопласт» // Строительные материалы, № 11, 1996, с. 12.
