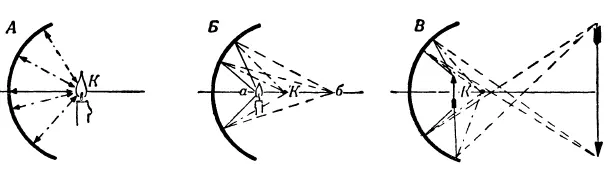

Рис. 64

В плоском зеркале изображение получается всегда за зеркалом, а в вогнутом может оказаться и перед ним. В этом случае оно может быть уловлено на экране. Если вы поставите перед вогнутым зеркалом в том месте, которое отмечено буквой б , лист бумаги, то на нем получится отчетливое изображение свечи, перевернутой пламенем вниз.

Припомните, что каждая точка освещенного тела является источником света. Проследите по рис. 64, В направление падающих и отраженных лучей от острия до пера стрелки. Так как вы знаете закон отражения, то, построив углы падения и проведя линии отражений, вы увидите, что лучи, исходящие от острия стрелки, после отражения пересекутся под оптической осью, а лучи света, исходящие от пера стрелки, после отражения пересекутся над осью. Таким образом, изображение стрелки получается перевернутым.

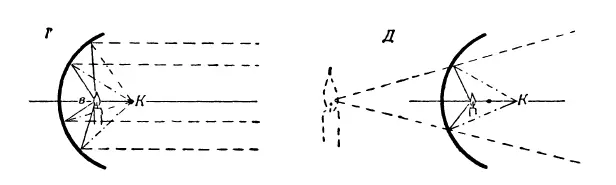

Рассматривая этот чертеж, вы поймете, что чем ближе придвигать источник света к зеркалу, тем дальше от него будет помещаться отражение, делаясь все больше по размерам. Придвигая предмет, вы дойдете наконец до такого предела (точка в на рис. 64, Г), который составляет существенную особенность вогнутого зеркала. Все лучи, исходящие из этой точки, уже не пересекаются, а идут параллельно друг другу и главной оси зеркала. Физики говорят, что точка пересечения этих лучей лежит в бесконечности. Так, пока источник света прошел короткий путь от центра кривизны Ж до замечательной точки в, изображение его должно было совершить громадное путешествие. Сперва оно уходило медленно, потом все быстрее и быстрее и наконец ушло в бесконечность.

Если источник света мы поместим на огромном расстоянии от зеркала, тогда его лучи, поступая в зеркало, параллельно отразятся все почти в ту же точку в, находящуюся на половине расстояния между центром кривизны Км центром самого зеркала. Эта замечательная точка в называется главным фокусом зеркала.

У нас есть источник почти идеально параллельных лучей света. Это солнце, так как оно находится от нас на громадном расстоянии. Когда зеркало направлено на солнце, изображение его получается в уменьшенном виде в точке в. Если навести изображение солнца на бумагу, она тотчас же загорится. Это объясняется тем, что вместе с лучами света от зеркала отражаются и тепловые лучи, идущие от солнца.

На этих свойствах вогнутых зеркал основано устройство так называемых гелиостанций, использующих тепло солнца. В месте в ставят паровой котел, на котором собираются тепловые лучи. После достаточного действия их котел настолько нагревается, что вода в нем закипает. Температура в точке в может быть так велика, что самые тугоплавкие металлы, помещенные в ней, будут плавиться.

Интересно посмотреть, что получится, если источник света приближать к зеркалу от главного фокуса в. Посмотрите на чертеж Д рис. 64. Лучи света падают на зеркало под таким большим углом, что после отражения не идут даже параллельно, а расходятся в пространстве. Точка пересечения их, а значит, и изображение получится на продолжении отраженных лучей за зеркалом. То же происходит в опытах и с плоским зеркалом, но изображение в обычном зеркале получалось в натуральную величину, а изображение в вогнутом зеркале будет увеличенным.

Какой замечательный прибор вогнутое зеркало! Пока источник света или какой-нибудь предмет перемещается на незначительное расстояние от центра кривизны к зеркалу, изображение его совершает гигантский путь. Когда источник света находился к зеркалу немного ближе центра кривизны, изображение его получалось увеличенным и перевернутым. По мере приближения предмета к зеркалу оно, все так же перевернутое, убегало от него и становилось все больше и больше, пока не ушло в пространство. Это было, когда источник света находился в главном фокусе. При дальнейшем приближении источника света к зеркалу изображение, которое мы только что получили в беспредельном пространстве и перед зеркалом, появилось сразу далеко за ним. При этом оно успело перевернуться и стать прямым. Затем с невероятной быстротой оно приближается, уменьшаясь, чтобы наконец столкнуться с источником света в тот момент, когда он прикоснется к зеркалу.

Цветы в воздухе.Изображение, которое дает вогнутое зеркало, можно даже не воспроизводить на бумаге. Оно видно в воздухе настолько ясно и с такими мельчайшими подробностями, что хочется протянуть руку и взять его. И только потому, что в это же время вы видите перед зеркалом тот же предмет, вы сознаете, что это изображение, а не оригинал.

Но если только немного приподнять зеркало, изображение получится не прямо за предметом, а немного выше его. Если заслонить чем-нибудь предмет от глаз зрителей, можно увидеть только одно изображение. На рис. 65 показано, как можно, пользуясь вогнутым зеркалом, ввести глаза в заблуждение.

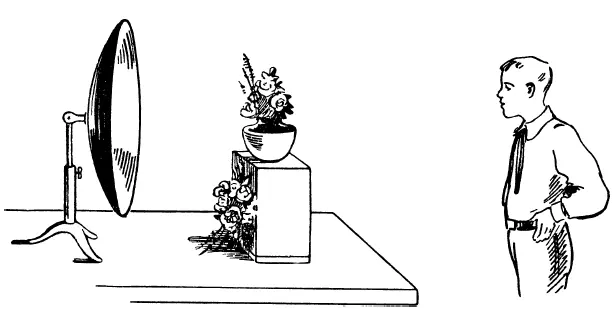

Рис. 65

Поставьте на подставку пустую вазу, а на передней стороне подставки на черном матовом фоне приколите цветы, перевернутые стеблями вверх. Матовый фон, например черный бархат, нужен для того, чтобы не получилось изображение ящика. Букет поместите ниже оптической оси, и изображение его получится выше ее. Изображение букета будет так реально, что невольно несколько раз отойдешь в сторону, чтобы убедиться, что ваза действительно пуста.

Можно спрятать перевернутую статуэтку за подставку и показывать ее стоящей на каком-нибудь пьедестале. С вогнутым зеркалом можно проделать множество интересных опытов.

Шаровидное зеркало.Выпуклое зеркало не так интересно, как вогнутое. Если начертить отражение лучей в выпуклом зеркале, то вы увидите, что отраженные им лучи всегда расходятся, где бы ни находился источник света. Значит, это зеркало совсем не дает действительных изображений, лежащих перед ним в воздухе. Изображение всегда находится за зеркалом и всегда получается в уменьшенном виде. Такие шаровидные зеркала иногда ставят как украшение в садах, парках и т. п. В них замечательно отражаются в миниатюре окрестности, и получается очень живой пейзаж.

Предметы, находящиеся дальше от шаровидного зеркала, кажутся уменьшенными сильнее, чем более близкие. Поэтому, рассматривая в такое зеркало свое изображение, вы увидите страшную карикатуру на себя. У вас будет выпученный живот, очень маленькие голова и ноги. Если вы приблизите к зеркалу кулак с вытянутым пальцем, он покажется больше головы, а палец — целой дубиной. Если вы хотите проделать опыты с шаровидным зеркалом, возьмите колбу, налейте в нее серебряной краски или просто черного лака, повертите, чтобы покрылись все стенки, потом вылейте лишний лак и высушите колбу. Попробуйте посмотреться в такое зеркало (рис. 66).
