Е. Черных - Археология и естественнонаучные методы. Сб. статей

Итак, рассмотренный сосуд состоит из двух частей: литого горла и растянутого выколоткой тулова. Технологию крепления горловины к тулову удалось установить с помощью исследования зоны их стыка методом рентгеновского просвечивания [50] Рентгеновское изучение сосуда проведено С.Г. Хаютиным в лаборатории Федерального научно-производственного центра «Салют». Пользуюсь случаем принести ему свою благодарность. . Просвечивание выполнено на установке РУП 150/300-10 при напряжении 70-120 кВ, токе 9 мА в течение двух минут. Кассету с пленкой помещали во внутреннюю часть горловины сосуда в район ее окаймления валиком, а источник рентгеновских лучей закрепляли у лицевой его части на расстоянии 1,3 м от кассеты. В результате получили контрастный снимок, восстановивший характер соединения частей сосуда. Оно производилось с помощью вытягивания и последующего наложения друг на друга краев стыкующихся деталей. Для придания большей прочности стыку соединенные края волнообразно изгибали и сваривали кузнечным способом. Удары при сварке наносили миниатюрным молоточком по наружной части основания горловины, в то время как внутри нее укрепляли опорное деревянное кольцо, мешавшее металлу расползаться в стороны.

Заключительная операция обработки сосуда была связана с лужением. Самый простой и, скорее всего, самый древний способ лужения описан Н. Миксом (Meeks, 1993. Р. 137). Образцы бронзы слегка нагревали, флюсовали канифолью и погружали в расплав олова. После высыхания полученного слоя их полировали мхом или мягкой шерстяной тканью. Наведенная таким способом полуда отличалась не только серебристым цветом, но и мелкодендритной литой структурой, аналогичной той, которую удалось наблюдать на сосуде из Адыгеи и из кургана 1 станицы Новосвободной (рис. 8, 2, 3, J, 6).

Таким образом, процесс изготовления майкопской металлической посуды был чрезвычайно сложен. Он требовал больших знаний и навыков. Возникновение традиции их производства, без сомнения, следует искать в более южных переднеазиатских районах. Для их локализации может оказаться продуктивным обозначение примеров распространения отмеченных нами редких технологий. Большинство из них, по-видимому, было освоено в Месопотамии на протяжении III тыс. до н. э. именно в связи с производством сосудов. Морфологический набор майкопских кубков, чаш, мисок нигде не находит тождества, в том числе и в Месопотамии (Müller-Кагре , 1993. Taf 172–179). Но именно здесь с урукского времени известна выколотка посуды из литых пластин мышьяковой бронзы ( Müller-Karpe , 1990. S. 165). В эпоху Джемдет Наср появляются массивные кувшины, сделанные из нескольких отдельных частей: горло, тулово, дно, носик. Причем техника их соединения идентична майкопскому кубку и производится с помощью загибания и сваривания пластинчатых краев.

Рис. 9. Собачка из сплава меди с серебром (урочище Клады, к.31, п.5).

Связка частей посуды таким способом становится особенно популярной с начала раннединастического времени (первая половина III тыс. до н. э.) ( Müller-Karjje , 1990. S. 162). Выразительные месопотамские параллели обнаруживает техника лужения. Исследование ряда полусферических медных сосудов из Телль Асмара (долина Диялы), хранящихся в Институте востоковедения в Чикаго, показало, что все они были покрыты оловом посредством погружения в его расплав (Potts, 1995. Р. 153). Сосуды относятся к эпохе ранних династий и датируются серединой III тыс. до н. э. Олово, имеющее дендритную структуру, зафиксировано на их поверхности с помощью оптической металлографии сотрудницей Института Барбарой Холл ( Muhly, Wheeler, Madden , 1980. P. 254).

Литье по восковой модели распространяется в Передней Азии во второй половине IV тыс. до н. э. Почти одновременно оно становится популярным в Месопотамии (поздний У рук: Моогеу , 1999. Р. 256, 257), в Иране (эпоха Суз II: Talion , 1987. Р. 316), на юге Леванта (клад Нахал Мишмар: Shalev, Goren, Levy, 1992. P. 69).

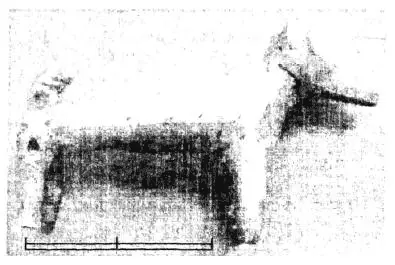

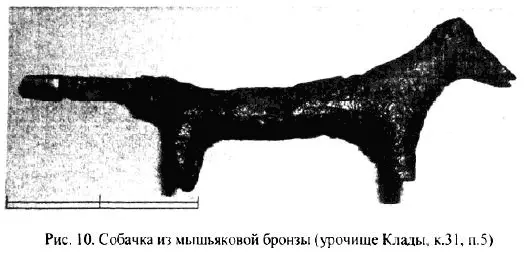

В заключение обратимся к еще одному способу серебрения, освоенному майкопскими мастерами. Речь идет о методе «истощения» наружного слоя изделий из сплавов меди с серебром за счет процесса искусственно вызванной коррозии, которая растворяет медь и приводит к выходу на поверхность серебра (Hall, 1961. Р. 63). Подобный случай зафиксирован нами при металлографическом изучении фигурки собачки, найденной в одной из гробниц урочища Клады (к.31, п.5). Во всех публикациях комплекса этой гробницы отмечается, что в ней найдены две собачки: одна бронзовая, другая серебряная (Бочкарев, Резепкин , 1980. С. 98; Трифонов , 1987. С. 23; Резепкин , 1991. С. 173, 184); обе находились у головы погребенного (рис. 9, 10). Автор раскопок А.Д. Резепкин подчеркивает культовый характер этих фигурок.

Рис. 11. Микроструктура собачки из сплава меди с серебром ( 13 — ув. 600; 4 — ув. 1000; 1.2- до травления; 3, 4 — после правления).

Он пытается интерпретировать сюжетный смысл их присутствия в гробнице с точки зрения индоевропейских пофебальных традиций, отраженных в «Ригведе» (Резепкин, 1987. С. 31, 32). Действительно, в одном из пофебальных гимнов «Ригведы» упоминается о двух псах, которые провожают умерших к богу смерти Яме, причем они различаются мастью: одна темная, другая — светлая (Stevenson, 1920. Р. 193). В этой связи важно обратить внимание на то, что оба животных отлиты из разных по составу и цвету металлов, но технология их отливки единообразна: в обоих случаях при визуальном осмотре отчетливо фиксируется использование восковой модели. Учитывая популярность этой литейной технологии в производстве изделий, типичных для позднемайкопской металлообработки (двузубые «вилки», крюки, укороченные кинжалы с выступающим ребром жесткости и пр.), естественно предположить, что обе собачки также изготовлены в местных мастерских. К этому можно добавить, что химизм металла бронзовой собачки (Cu + 0,67 % As) ничем не отличается от второй майкопской группы мышьяковых сплавов, обозначенной Н.Н. Черных.

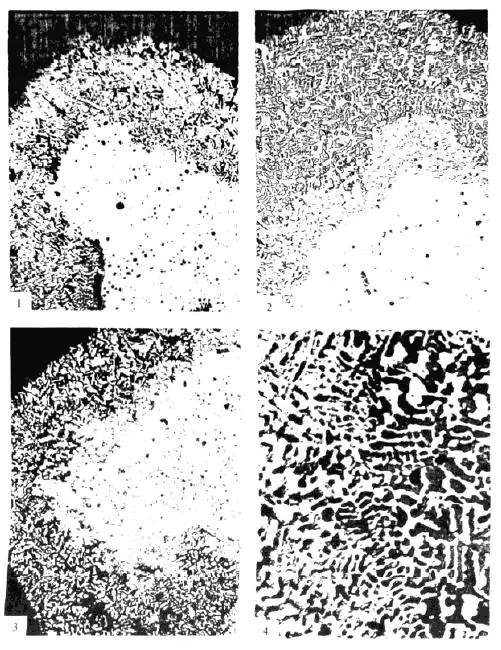

Другая собачка, как отмечалось выше, изготовлена из сплава меди с серебром. Это стало очевидным уже в процессе ее металлографического исследования. На поперечном срезе с хвостика собачки до травления обозначились две различные структурные зоны: наружная кольцеобразная и внутренняя округло-овальная (рис. 11, 1, 2). После травления водным раствором трехокиси хрома и сернокислого натрия во внутренней зоне выявилась двухфазная ли гая мелкодендритная структура, характерная для сплавов системы Cu-Ag, в которых составные элементы представлены в приблизительно равных количествах. В центральной части шлифа красноватые дендриты δ — твердого раствора на основе меди располагаются на белом фоне эвтектики серебро-медь (рис. 11, 3. 4). В наружной части шлифа обогащенная медью фаза подверглась коррозии, в результате которой образовались темные древовидные раковины. Очевидно, что здесь произошло «истощение» медной составляющей сплава посредством ее замещения серебром, что при поверхностном осмотре изделия и вызывает иллюзию его отливки из благородного металла.
