Е. Черных - Археология и естественнонаучные методы. Сб. статей

Приведенные доводы в пользу осознанного получения майкопскими мастерами мышьяковых покрытий становятся еще более весомыми, если вспомнить набор изделий, отличающихся идентичными структурными признаками из других регионов. В их ряду вновь оказываются кинжалы, а иногда и мечи, имевшие в древности особую престижную ценность. Обращает на себя внимание факт их датировки преимущественно III тыс. до н. э. Среди европейских древностей клинки с серебристой пленкой на поверхности представлены в культуре Лос Мильярес Испании ( Rovira, James, 1993. P. 192), в культуре Мондзее Австрии ( Budd, 1992. Р. 9, 10), в усатовском варианте позднего Триполье юго-западной части СНГ ( Рындина, Конькова , 1982. С. 35–37). Тот же эффект серебристости был обнаружен на целой серии палестинских кинжалов и мечей конца III — начала II тыс. до н. э. (Shaiev, 1988. Р. 307–310).

Умение получать обогащенную мышьяком серебристую поверхность отличает продукцию анатолийских мастеров раннего бронзового века. Поверхностный серебристый слой украшает ряд кинжалов, датируемых первой половиной III тыс. до н. э. ( Muhly, 1980. Р. 26). Он же присутствует на культовых фигурках буйволов из погребений в Хорозтепе ( Smith, 1973. Р. 99).

В подходе к проблеме происхождения рассматриваемой технологии наиболее важно учитывать аналогии ей, связанные с кругом памятников одного культурно-хронологического пласта. Если принять во внимание уже давно прослеженное культурное единство Северного Кавказа и Передней Азии в период конца IV–III тыс. до н. э., то наиболее естественно акцентировать внимание на приведенных примерах мышьяковых покрытий в пределах Малой Азии и Южного Леванта.

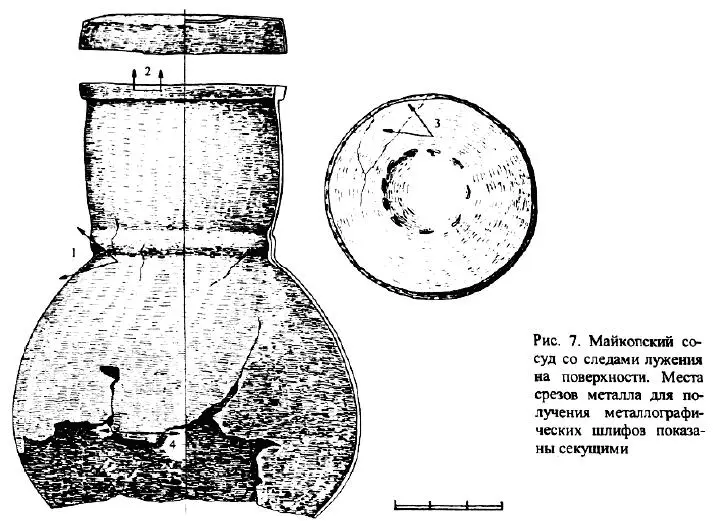

Один из редких для бронзового века случаев получения серебристого слоя на поверхности изделий связан с покрытием их оловом (лужение). Среди майкопских древностей зафиксированы три случая лужения, обнаруженные при металлографическом изучении сосудов. Два из них представлены обломками, по которым исходная форма не восстанавливается. Они открыты Н.И. Веселовским в конце XIX в. при раскопках кургана 1 у ст. Новосвободной (хранение ГИМ, инв. № 42405). Третий сосуд имеет вид кубка с округлым туловом и высоким цилиндрическим горлом, вдоль края которого проходит утолщенный, прямоугольный в сечении венчик (рис. 7). Горло отделено от тулова скругленным валиком. Сосуд снабжен низкой цилиндрической крышечкой, украшенной сверху расположенными по кругу отпечатками дуговидного штампа. Донная часть изделия утрачена.

Сосуд был обнаружен случайно, в размыве берега Кубани, неподалеку от многослойного поселения Чишхо [49] Сосуд находится в хранении Государственного музея Востока. В лабораторию структурного анализа МГУ он был передан К. А. Днепровским. Приношу ему, а также дирекции музея искреннюю благодарность за разрешение провести специальное исследование находки и предоставленную возможность ее публикации. . Установить его связь с майкопскими напластованиями поселения невозможно. Конкретизировать комплекс, из которого он происходит, также не удается, хотя известно, что в нескольких километрах от места его находки расположен Псекупский могильник, включающий погребения майкопской культуры. В некоторых из них встречаются керамические кубки, неотличимые по форме от металлического сосуда ( Кореневский , 2004. С. 177. Рис. 47, 2).

Майкопская принадлежность находки подкрепляется и составом ее металла, а точнее составом его внутренней матричной зоны, зафиксированной на установке Camebax. Согласно анализу, корпус сосуда изготовлен из низкомышьяковой бронзы (0,7 % Аз), которая по характеру примесей четко вписывается во вторую геохимическую группу майкопского металла, выделенную Е.Н. Черных по материалам Прикубанья ( Черных , 1966. С. 31. Рис. 11). Однако, наружная часть сосуда уже при визуальном осмотре обнаружила свою неоднородность: по всей ее поверхности чередуются блестящие белые участки с участками красноватого цвета, характерного для низкомышьяковых сплавов. Рентгеноспектральное исследование показало, что осветленные зоны поверхности обогащены оловом и, скорее всего, связаны со слоем лужения.

Луженые сосуды отличаются эффектным серебристым блеском. Вероятно, они играли такую же престижную роль, как и сосуды из серебра. В этой связи приобретает особое значение поразительное сходство формы кубка из Адыгеи с некоторыми серебряными сосудами из большого Майкопского кургана, а также с сосудом из Старомышастовского клада ( Мунчаев , 1994. С. 201. Табл. 51,3, 6. §; 52, 14). С.Н. Кореневский включает их в единую типологическую группу М-2, подчеркивая ее связь с местным металлопроизводством ( Кореневский , 2004. С. 39).

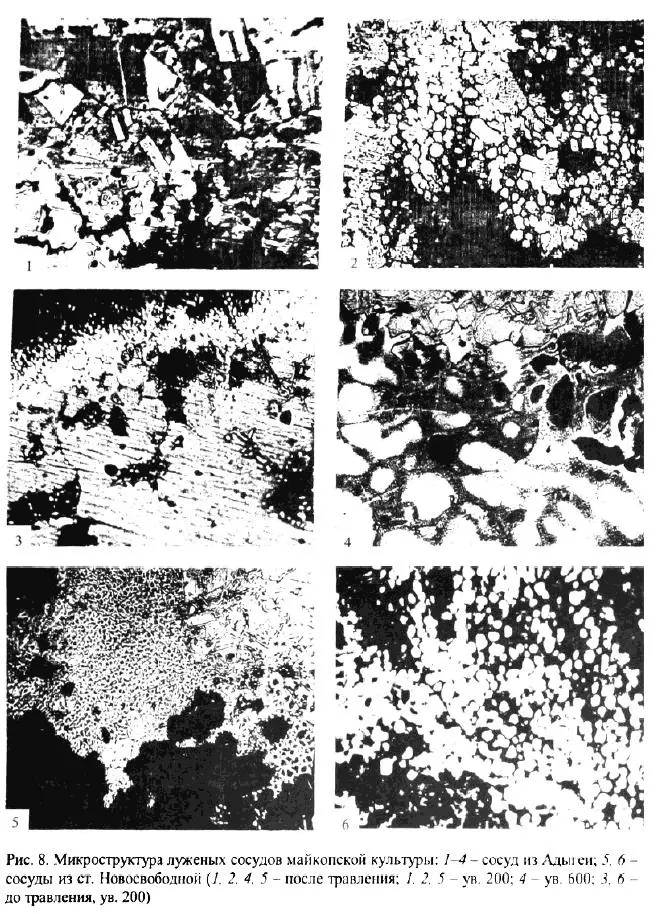

Микроструктура двух шлифов, полученных поверхностной подполировкой пластинчатых срезов с тулова сосуда (шлифы 1 и 4, рис. 7), исследовалась после травления двумя разными реактивами. Один из них в виде раствора хромпика в серной кислоте выявил строение мышьяковой части поверхности сосуда (рис. 8, 1). В ее пределах хорошо видны крупные полиэдрические зерна (размер 0,06-0,09 мм), на фоне которых едва различимы сильно вытянутые в продольном направлении остаточные дендриты литой бронзы. Они фиксируют высокую степень ее деформации при кузнечной формовке тулова сосуда (70–80 %). Это наблюдение позволяет заключить, что оно было получено выколоткой из предварительно отлитого бронзового диска.

Строение окружающих полиэдры беловатых прослоек на шлифах 1 и 4 удалось обнаружить с помощью другого реактива, целенаправленно используемого металловедами для исследования полуды ( Беккер, Клемм, 1979. С. 230). Этот травитель, представленный однопроцентным раствором азотной кислоты в этиловом спирте, обнаружил мелкие округлые дендриты олова, а местами крупные участки их скоплений (рис. 8, 2 ).

Слой полуды удалось наблюдать и на шлифах 2 и 3. Светлая полоса покрытия толщиной 0,01-0,03 мм зафиксирована до травления особенно отчетливо вдоль края шлифа № 2, выпиленного с венчика и подполированного вдоль его наружной поверхности (рис. 8, 3). После травления хромпиком слой покрытия приобрел серый цвет, он получил четкую линию раздела с основной структурой горловины сосуда, которая оказалась литой (рис. 8, 4). Крупные дендриты бронзы свидетельствуют о медленном остывании отливки, полученной по восковой модели в глиняной, сильно разогретой форме. Об использовании утрачиваемой модели говорят следы заглаживания воска на поверхности горла.
