Охлаждаемый фоторезистор основного канала преобразует модулированный тепловой поток цели в синхронный импульсный электрический сигнал постоянного тока. Причем в длительности импульса содержится информация о величине, а во временном положении импульса в периоде сканирования — о направлении ошибки слежения за целью.

Предварительный усилитель преобразует сигнал постоянного тока в цепи фоторезистора в сигнал переменного тока, содержащий в себе первую гармонику частоты сканирования. Амплитуда сигнала частоты сканирования несёт информацию о величине, а фаза — о направлении ошибки слежения.

Охлаждение фоторезистора до температуры –196 °C позволяет не только задать спектральный диапазон излучения поражаемых целей, но и значительно повысить чувствительность фотоприёмника на фоне тепловых помех. Охлаждающее устройство фоторезистора основного канала дросселирует сжатый до 350 атм азот, хранящийся в баллоне наземного источника питания. При понижении давления азот переходит в жидкое состояние с температурой –196 °C (77 К), охлаждает фоторезистор и накапливается в специальном корпусе с набивкой. Охлаждающее устройство обеспечивает достижение заданной температуры фоторезистора за 4,5 с перед пуском и подержание её в течение 14 с после пуска.

Неохлаждаемый фоторезистор вспомогательного канала чувствителен к тепловому излучению ложных тепловых целей (ЛТЦ) и аналогично преобразует его в электрический сигнал.

Повышению качества сигнала ошибки слежения, а в целом и наведения ракеты на цель способствует и автоматическая регулировка усиления, работающая по сигналу предварительного ПУок. Сигнал ошибки слежения за целью с выхода фотоприемника основного канала поступает на схему переключения и схему ближней зоны электронного блока ОГС. Сигнал ЛТЦ с выхода фотоприемника вспомогательного канала поступает на схему переключения.

Следящая система предназначена для автоматического слежения координатора за целью и на основе этого определения угловой скорости линии визирования, необходимой для реализации метода пропорционального сближения при наведении ракеты в упрежденную точку встречи с целью.

Для этого следящая система решает следующие задачи:

1. Непрерывно автоматически совмещает оптическую ось координатора ( Х К ) с линией визирования цели ( Х В ), т. е. сводит ошибку слежения координатора к нулю ( Δ ε → 0).

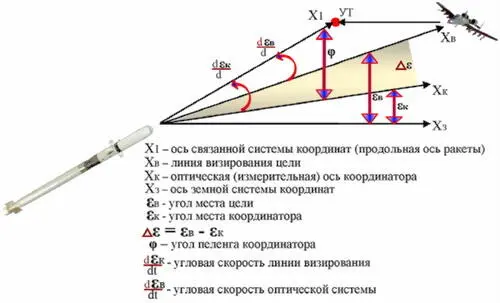

Рис. 28. К работе следящей системы координатора цели

2. При Δε → 0 появляется возможность измерения угловой скорости виртуальной линии визирования ( dε в/dt ) как угловой скорости поворота самого координатора ( dε к/dt ), т. е. dε в/dt = dε к/dt .

3. При использовании гироскопического привода координатора угловая скорость его прецессии (поворота координатора) пропорциональна величине внешнего управляющего момента, а последний пропорционален ошибке слежения, т. е. dε в/dt ≈ Δε .

4. При реализации метода пропорционального сближения за параметр управления (ошибку наведения Δφ(t) ) принимается dε в/dt , а система наведения ракеты на цель будет стремиться свести ошибку наведения к нулю путём изменения угла пеленга φ , т. е. Δε = φ(t) → 0.

5. В системе наведения ракеты на цель следящий координатор является датчиком ошибки наведения, а автопилот — следящим приводом. Поэтому в качестве управляющего сигнала для автопилота используется сигнал ошибки слежения координатора, т. е. U ВХ АП= Δε .

Структурно следящая система координатора построена по классической схеме, в которой с точки зрения автоматического управления:

1. Объектив одновременно выполняет роль датчика цели (положения линии визирования ε в ) и датчика отрицательной обратной связи (положения оптической оси координатора ε к ).

2. Фотоприёмник выполняет роль алгебраического сумматора, формирующего электрический сигнал рассогласования (ошибки слежения координатора Δε = ε в— ε к ).

3. Электронный блок выполняет роль усилительно-преобразовательного тракта, формирующего электрические управляющие сигналы для исполнительного элемента следящей системы координатора ( UΔε ) и автопилота: Udε в/dt. Причем UΔε = U × dε в/dt.

4. Статорные катушки коррекции гироскопа выполняют роль исполнительного элемента, создающего электромагнитный внешний момент ротора.

5. Ротор гироскопа является объектом управления следящей системы. Под действием внешнего момента он прецессирует в сторону уменьшения ошибки слежения.

6. Так как координатор цели механически связан с ротором гироскопа, то следящая система заставляет его непрерывно сопровождать цель оптической осью и на основе этого формирует сигнал угловой скорости линии визирования для автопилота.

Для обеспечения боевого применения ракеты следящий координатор имеет ещё две вспомогательные системы автоматического управления:

1. Система арретирования координатора предназначена для принудительного совмещения при прицеливании оптической оси координатора с линией прицеливания пусковой трубы , чем обеспечивается захват цели узким полем зрения ОГС. Причем линия прицеливания наклонена вниз на 10° относительно продольной оси пусковой трубы, что исключает удар ракеты о землю при старте.

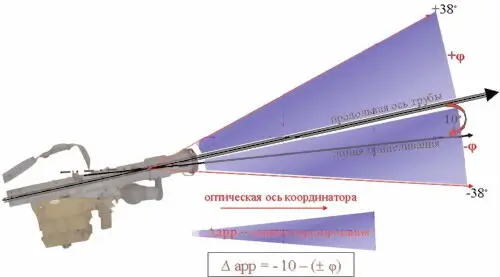

Рис. 29. К работе системы арретирования координатора

Принцип работы этой системы основан на использовании катушки пеленга, размещенной на статоре гироскопа, и катушки заклона, размещенной в блоке датчиков пусковой трубы. Постоянный магнит ротора наводит в катушке пеленга синусоидальный сигнал, характеризующий направление (фазу) и величину (амплитуду) отклонения оптической оси от продольной оси ракеты (угол пеленга φ ). Катушка заклона, включенная встречно с катушкой пеленга, формирует синусоидальный сигнал, характеризующий заданное отклонение линии прицеливания от продольной оси ракеты (–10°). Таким образом, разностный сигнал двух катушек значит ошибку арретирования оптической оси относительно линии прицеливания ( Δ арр ).

При прицеливании сигнал ошибки арретирования подается на вход следящей системы координатора и отрабатывается ею до Δ арр = 0 (оптическая ось удерживается на линии прицеливания). При нажатии на спусковой крючок и загорании сигнальной лампочки захвата цели от следящей системы отключается сигнал ошибки арретирования, а подключается сигнал ошибки слежения координатора ( Δε ).
