Для обнаружения всплывшего на поверхность батискафа средствами радиолокации на нем устанавливались уголковые отражатели и имелось устройство для запуска сигнальных ракет, приводившееся в действие изнутри сферы с помощью электрических замыкателей.

На батискафе были установлены механические манипуляторы («клешни») для захвата различных предметов и взятия проб с грунта и гарпунная пушка на случай встречи с крупными морскими животными. Однако из-за малого числа погружения ФНРС-2 действие манипуляторов и глубинных пушек проверить не удалось.

В процессе испытаний батискафа ФНРС-2 были выявлены существенные недостатки этой камеры. Во-первых, конструкция несущего корпуса исключала буксировку батискафа морем, что требовало наличия мощного спуско-подъемного оборудования на судне-носителе и штилевой погоды при спусках, так как даже небольшое волнение моря приводило к серьезным разрушениям несущего корпуса. Во-вторых, отсутствовала возможность входа экипажа в батискаф и выхода из него непосредственно перед погружением и после всплытия, так как крышка входного люка сферы закрывалась снаружи. В связи с последним недостатком исследователи (Пикар и Моно) были вынуждены находиться внутри сферы по нескольку часов до спуска и после всплытия в ожидании, пока задраят люк, спустят батискаф на воду, перекачают бензин с обеспечивающего судна, загрузят твердый балласт и т. д.

Батискаф ФНРС-3, построенный в 1953 г. во Франции под руководством профессора О. Пикара и корабельного инженера П. Вильма, по сути дела, является модернизированным вариантом батискафа ФНРС-2 (рис. 14).

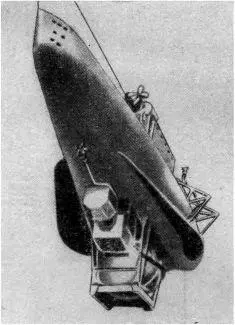

Рис. 14. Батискаф ФНРС-3.

Он предназначен для проведения океанографических исследований и рассчитан на глубину погружения до 6500 м с экипажем, состоящим из двух человек.

Водоизмещение батискафа 100 т, вес в воздухе без бензина 28 т, запас бензина 90 000 л, скорость хода под двумя электромоторами мощностью по 1 л. с. каждый до 0,5 уз при дальности плавания 4 мили, автономность 24 ч.

Для батискафа ФНРС-3 был создан новый обтекаемый несущий корпус (напоминавший по форме обводы подводной лодки периода второй мировой войны), к которому с помощью специальных стальных связей присоединялась прочная сфера батискафа ФНРС-2 (рис. 15).

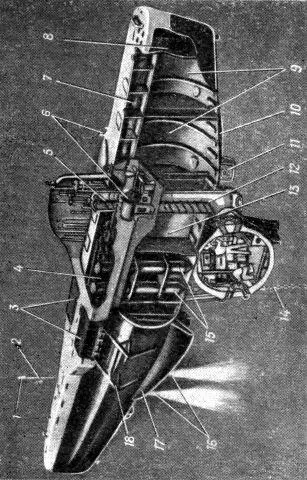

Рис. 15. Устройство батискафа ФНРС-3: 1 — вертушка лага; 2 — компас; 3 — наружные батареи аккумуляторов; 4 — компенсационные цистерны; 5 — шахта шлюза; 6 — гребные электродвигатели и винты; 7 — носовая воздушная цистерна; 8—носовая переборка поплавка; 9 — отсеки с бензином; 10 — трубопровод для выравнивания давления в отсеке; 11— аварийный балласт; 12 — трап; 13 — маневровая цистерна; 14 — гайдроп; 15 —бункера с балластом для маневрирования; 16 — прожекторы; 17 — боковой киль-стабилизатор; 18 — направляющие для сбрасывания батарей.

Следует отметить, что подобное крепление несущего корпуса и прочной сферы не исключало опасности задевания последней за острые выступы скалистого дна или лежащие на грунте затонувшие суда.

Несущий корпус, разделенный плоскими водонепроницаемыми переборками на 13 отсеков, заполненных бензином, имеет длину 16 м и диаметр 3,45 м. Повышенная прочность его конструкции и мореходные обводы допускают буксировку батискафа в надводном положении даже при свежей погоде.

Сквозь несущий корпус проходит шахта со скоб-трапом, позволяющая экипажу спускаться в прочную сферу при нахождении батискафа на поверхности воды в крейсерском положении.

Крышка входного люка, весящая 140 кг, задраивается изнутри.

Под бензиновыми цистернами несущего корпуса размещены балластные цистерны, улучшающие мореходные качества батискафа. При заполнении водой балластные цистерны придают батискафу небольшую отрицательную плавучесть, что позволяет ему в отличие от ФНРС-2 начинать погружение без дополнительного приема твердого балласта.

Твердый балласт в виде дроби диаметром 3 мм предназначен для уравновешивания камеры при погружении с целью компенсации веса батискафа, возрастающего на величину веса объема воды, вливающейся в уравнительную цистерну из-за сжатия бензина. Весь твердый балласт расположен в четырех бункерах-цилиндрах, которые заканчиваются воронками с электромагнитными затворами.

Кроме того, имеется еще и аварийный балласт, состоящий из 2 т дроби и размещенный в специальных бункерах. Его отдают при поступлении воды в бензиновые отсеки или при закупорке дроби. В случае необходимости могут быть отданы две аккумуляторные батареи весом по 600 кг каждая, размещенные снаружи корпуса на специальных спусковых полозьях и удерживаемые четырьмя электромагнитами, а также цепь-гайдроп весом 150 кг и длиной 10 м.

На батискафе установлены два прожектора мощностью по 2000 вт, лампа для фотографирования, радиотелефон, работающий только на поверхности, ультразвуковые приборы для определения расстояния до грунта или до поверхности моря и ультразвуковой телеграф для подводной связи. Остальные специальные устройства аналогичны установленным на батискафе ФНРС-2.

Батискаф «Триест»(рис. 16, 17) был построен О. Пикаром в 1953 г. в Италии, а в 1957 г. его купили ВМС США.

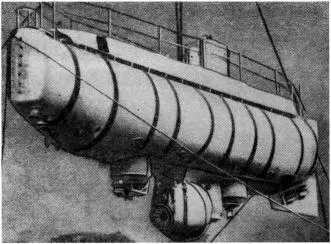

Рис. 16. Батискаф «Триест».

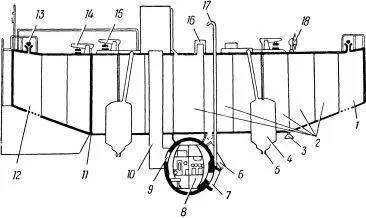

Рис. 17. Схематический продольный разрез батискафа «Триест»: 1— носовая балластная цистерна; 2 — цистерна с бензином; 3 — лампа для освещения дна; 4 — бункер для дроби; 5 — магнитный клапан отдачи дроби; 6 — электронная Вспышка; 7 — иллюминатор; 8 — прочная сфера; 9 — входной люк; 10—шахта; 11 — гайдроп; 12 — кормовая балластная цистерна; 13 — клапан вентиляции; 14 — магнитный клапан отдачи гайдропа; 15 — магнитный клапан отдачи бункера; 16—клапан стравливания бензина; 17 — устройство для подачи воздуха; 18 — винт.

Этот батискаф получил широкую известность после того, как исследователи Пикар и Д. Уолт в 1960 г. достигли на нем рекордной глубины 10 919 м в районе Марианской впадины.

Батискаф «Триест» конструктивно похож на ФНРС-3. Он обладает удовлетворительной мореходностью, позволяющей буксировать его даже в небольшой шторм, что достигнуто благодаря форме поплавка (несущего корпуса), выполненного в виде цилиндра с заостренными оконечностями. Длина поплавка 15,24 м, диаметр 3,5 м, толщина стальных листов обшивки 5 мм, вес без бензина 15 т. Внутри поплавок разделен на отсеки двенадцатью поперечными жесткими гофрированными переборками толщиной 3 мм. Его оригинальной особенностью являются внутренние кили, погруженные в бензин. Их эффективность, как показали испытания, оказалась выше, чем у наружных скуловых килей, так как бензин оказывает сопротивление бортовой качке, в то время как сами внутренние кили (в отличие от обычных наружных килей) никакой качки не вызывают, ибо они не подвержены непосредственному воздействию волн.
