Предусматривается прикрытие шахты входного люка легким ограждением обтекаемой формы.

Для увеличения маневренности и надежности эксплуатации батискафа на нем проектируют установить двухвальную энергетическую установку. Каждая линия вала состоит из свинцово-кислотной батареи, электродвигателя постоянного тока мощностью 10 л. с., редуктора и винта в насадке.

Применение телевизионной аппаратуры позволит расширить район наблюдения и проводить выборочные наблюдения в отдельных узких секторах. Для автоматической регистрации замеров будет использована разнообразная современная аппаратура.

В нижней части конструкции батискафа предполагается установить специальные полозья для безопасной покладки камеры на морское дно. Среди аварийно-спасательных средств предусмотрен радиобуй, который отделяется от камеры и всплывает на поверхность воды при аварии.

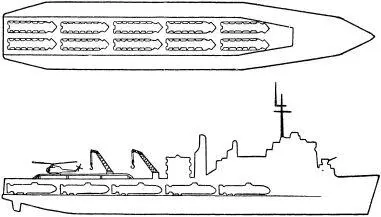

Использование батискафа предполагается со специального судна-дока (рис. 20), которое сможет одновременно перевозить в трюме до десяти батискафов и обеспечивать проведение всех необходимых работ по их обслуживанию.

Рис. 20. Судно — носитель батискафов фирмы «Дуглас».

Фирма «Дуглас Эйркрафт» выдвинула идею создания флотилии из десяти батискафов. Полагают, что такая флотилия батискафов, базирующихся на судно-док, будет способна не только выполнять обычные океанографические исследования, но и обслуживать глубоководные установки и устройства, используемые в системах противолодочной обороны ВМС США.

Батискаф ДРВ, проект которого разработан на испытательной станции Чайна-Лейк в штате Калифорния (США), предполагается использовать для проведения океанографических работ на глубине 6500 м.

По форме он напоминает торпеду диаметром 2,8 м. Его водоизмещение 80 т, экипаж 3 человека, скорость хода 6 уз, дальность плавания 200 миль. Двигатель мощностью 40 л. с., размещенный вне прочного корпуса, питается от химической серебряно-кадмиевой батареи, рассчитанной на работу в течение 48 ч. Для смягчения возможных ударов батисферы о грунт предусматривается тормозная цепь.

Батискаф ДРВ должен обладать рядом преимуществ по сравнению с батискафом «Триест»; он будет иметь в два раза большую полезную площадь прочной сферы, легко передвигаться как самостоятельно, так и при буксировке, иметь более эффективную систему балласта.

В отличие от существующих батискафов в батискафе ДРВ вместо дроби в качестве основного твердого балласта проектируется использовать обыкновенную соль, а вместо бензина, играющего роль жидкого балласта, — водный раствор аммония (70 %), который на глубине сжимается в меньшей степени, чем бензин. Для компенсации положительной плавучести аммония, потерянной при сжатии, будет применена растворяющаяся в морской воде соль.

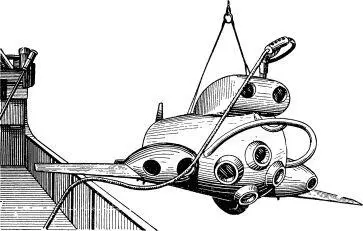

Батискаф конструктора В. Потапова(рис. 21), созданный в лаборатории Клайпедского института Гипрорыбфлота, предназначен для наблюдения за новыми конструкциями тралов, за поведением промысловых рыб в зоне траления и выполнения океанографических исследований.

Рис. 21. Батискаф лаборатории Клайпедского института Гипрорыбфлота перед спуском на воду.

Вес подводной камеры около 2 т, глубина погружения до 200 м. Она обладает положительной плавучестью и в случае аварии самостоятельно всплывает на поверхность. В небольшой кабине прочного корпуса батискафа размещается один человек, который управляет камерой, ведет наблюдение через иллюминаторы и производит фотокиносъемку.

Батискаф успешно прошел серию производственных испытаний в Балтийском море и в Атлантическом океане.

Мезоскаф О. Пикара, проект которого был предложен в 1954 г., рассчитывался на глубину погружения 2000 м (рис. 22).

Рис. 22. Огюст Пикар рисует внешний вид своего мезоскафа.

Согласно проекту мезоскаф в подводном положении должен обладать положительной плавучестью. Для его погружения предполагается использовать вращение гребного винта; всплытие же должно происходить сразу после выключения двигателя вертикального хода.

Для горизонтального маневрирования мезоскафа, а также с целью устранения его вращения под влиянием реакции винта предусматривалась установка двух пар боковых уравновешенных винтов, насаженных на горизонтальные оси и вращающихся в противоположных друг другу направлениях. Обе пары винтов Пикар предлагал сбалансировать с одним большим винтом, аналогично тому, как это делается у вертолетов.

Для уменьшения скорости погружения мезоскафа (например, при подходе к грунту) предусматривалось отделение небольшого количества балласта; при экстренном всплытии сбрасывался весь балласт.

Полностью готовый к погружениям мезоскаф должен был весить не более 5 т, что, по замыслу автора проекта, облегчало его спуск, подъем и транспортировку судном-носителем.

Прочную сферу предполагалось изготовлять из стали или легкого сплава алюминия с магнием. Пикар рекомендовал также изготовить всю прочную сферу из плексигласа. Он считал, что при удельном весе плексигласа 1,19 г/см 3сфера будет обладать большей подъемной силой, чем стальная сфера той же прочности и диаметра, а следовательно, сможет нести более мощные электродвигатели и аккумуляторную батарею. Кроме того, плексиглас прозрачен, и наблюдателю не нужно будет смотреть в маленький глазок иллюминатора — перед ним откроется вся панорама вокруг мезоскафа.

Следует заметить, что интересный по замыслу проект О. Пикара так и не был осуществлен.

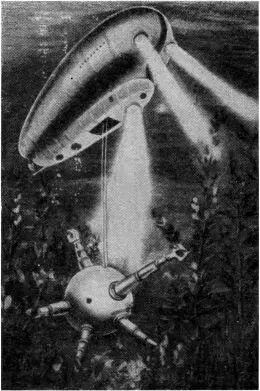

Мезоскаф Гартунга(рис. 23), спроектированный в 1961–1962 гг. в ФРГ, рассчитан на глубину погружения до 7000 м.

Рис. 23. Мезоскаф Гартунга.

На этом мезоскафе проектом предусматривается пустотелый поплавок, заполненный бензином, что должно придать ему нулевую плавучесть.

Для горизонтального перемещения мезоскафа предполагается использовать гребной винт, установленный на горизонтальной оси, а для всплытия и погружения — ринты на вертикальных осях.

Для аварийного всплытия мезоскаф будет снабжен аварийным балластом в виде специальных быстро отдающихся блоков.

Мезоскаф Гартунга, оборудованный манипуляторами, должен использоваться для поиска и подъема затонувших судов и самолетов. Кроме того, считают, что он сможет принять широкое участие в проведении сверхглубинного бурения и в океанографических работах.
