Чтобы читателю легче было представить себе, что такое домашние телевизионные игры, попробуем более или менее подробно описать одну из них — простейший теннис. (Мы, пожалуй, больше не будем употреблять кавычки, иначе они просто заполонят эти страницы; все называемые дальше спортивные игры и предметы спортивного инвентаря — это не более чем условность.)

Игра осуществляется с помощью небольшой, размером с книгу, приставки, от которой идет кусок кабеля со штекером на конце. Этот штекер включается в антенное гнездо телевизора; сама телевизионная антенна при этом, конечно, вынимается из гнезда. На приставке несколько ручек управления, в том числе две ручки, поворотом которых игроки двигают по экрану свои ракетки.

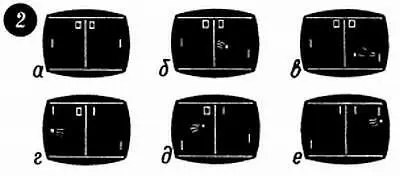

Телевизор включен, нажата клавиша включения приставки, и на экране сразу же появляются две горизонтальные тонкие линии— границы игровой площадки (рис. 2, а ). В середине площадки проходит вертикальная линия — это сетка. Справа, у самого края площадки, небольшой, длиной 3–4 см, вертикальный прямоугольник — это наша ракетка. А у левого края площадки такая же ракетка противника.

Вверху по обе стороны от сетки две цифры — это счет. Пока, конечно, счет 0:0, игра еще не начата.

Ну что ж, начнем, пожалуй… Нажимаем соответствующую клавишу приставки, и на экран выплывает яркая белая точка — мяч. Он быстро летит по прямой линии слева направо, перелетает сетку (точнее, проходит сквозь нее — все ведь происходит на плоскости) и движется уже по нашей половине поля куда-то вправо-вниз… Нам нужно быстрее повернуть ручку, переместить свою ракетку вниз и отбить мяч (рис. 2, б )… Кажется, успели — мяч отбит и летит в сторону противника (рис. 2, в )… Теперь уже ему, противнику, нужно вовремя переместить ракетку в предполагаемую точку встречи с мячом… Но противник перестарался — он слишком высоко поднял ракетку, мяч проскочил мимо нее, ушел за пределы площадки (рис. 2, г ), и индикатор счета сразу показал 1:0 в нашу пользу. Ура!

Мяч снова в игре, он влетает на площадку в направлении проигравшего… На этот раз противник успевает, отбивает мяч, и тот опять летит на нас, летит вправо-вверх. Ситуация знакомая — быстро поднимаем ракетку (рис. 2, д )… Но что это? Мы, оказывается, просчитались — не учли, что мяч шел под очень большим углом и из-за этого ударился о верхнюю границу площадки…

По правилам данной игры мяч отражается, отлетает от горизонтальных границ поля (обычно вертикальных границ вообще нет, и мяч может легко уйти, но только влево или вправо, а вверх или вниз не может), резко поворачивает вниз, и мы уже не успеваем подставить ракетку (рис. 2, е )… Ничего не поделаешь — 1:1.

Современного человека окружает огромное множество самых разнообразных машин, приборов, аппаратов, и, конечно же, невозможно знать, как все они устроены, как работают. Невозможно и не обязательно. Есть немало фотографов-любителей, которые делают прекрасные слайды, хотя и не знают, как образуется цветное изображение на обратимой пленке. И немало шоферов-любителей, которые прекрасно водят машину и при этом знать не хотят, что происходит, когда нога нажимает педаль сцепления. Ну а без знания заэкранных секретов телевизионной игры наверняка можно прожить: чтобы точно двигать ракетку, совсем не обязательно понимать, как именно эта ракетка нарисована на экране и как перемещается, как двигается мяч, ведется счет, зажигаются цифры.

И все же в расчете на пытливого читателя, на возможные вспышки любопытства мы уделим этим процессам немного внимания. Совсем немного. А попутно заметим: в телевизионных играх электроника использует свои классические методы и сломы, знакомство с ними может пригодиться при встрече с техникой, далекой от развлечений.

Начнем с описания двух простейших опытов. Один из них вы, наверное, уже наблюдали или даже непреднамеренно проделывали сами: если вблизи телевизора включить электробритву с моторчиком, например «Харьков», то на экране замелькает множество черных и белых пятен и пятнышек. Второй опыт следует проделать специально — он очень прост и совершенно безопасен. Вставьте в антенное гнездо телевизора кусок провода (рис. 1) и набросьте его на включенный транзисторный приемник — на экране появятся замысловатые узоры, прямые и волнистые линии, темные и светлые пятна. Если поворачивать переключатели диапазонов или вращать ручку настройки приемника, то узоры эти придут в движение, а при некоторых положениях ручки настройки они остановятся и будут оставаться в сравнительно устойчивом состоянии.

Теперь вывод: посторонний электрический сигнал, попав в телевизор, может создавать на экране какие-то элементы картинки. Почему мелькает экран, когда рядом работает бритва? Потому, что искрит коллектор ее моторчика, в процессе искрения в цепи резко меняется ток, резкие электрические всплески тока каким-то образом проникают в телевизор (либо через сеть, либо прямо через антенну) и именно они, эти незваные электрические сигналы, поочередно создают на экране бессчетные блики. Примерно то же самое происходит и в опыте с приемником. Практически все современные приемники — это супергетеродины, у них внутри имеется собственный вспомогательный генератор — маломощный гетеродин. Если приблизить приемник к антенне телевизора, то в нее попадет сигнал гетеродина — слабый меняющийся ток. Подобно трамвайному «зайцу», он доберется до конечной станции — до управляющего электрода кинескопа, а всякий сигнал на управляющем электроде — это светлое или темное пятнышко на экране; именно на этом основано создание картинки при нормальной телепередаче.

Рисование на телевизионном экране с помощью синтетических сигналов известно давно. Вспоминается, как лет 10 назад в журнале «Радио» была описана приставка, которая, используя оригинальный способ электрического рисования на экране, превращала телевизор в осциллограф. В этой приставке, кстати, уже в готовом виде были схемные решения, которые сейчас встречаются во всех телевизионных играх. Другой пример. Телецентры в паузах передают в эфир неподвижные картинки, например задернутый занавес. Иногда такой занавес передается традиционным способом (телекамера смотрит на настоящий занавес и посылает его изображение нам), а иногда — от специального «генератора занавеса». Он вырабатывает определенные серии электрических сигналов, которые через телепередатчик приходят в телевизор и рисуют на его экране. Никакого настоящего занавеса и в помине нет, мы видим «полотнище», созданное виртуозом-генератором. И наконец, еще один представитель электронной живописи — дисплей, устройство, где на телевизионном экране с помощью серии электрических импульсов рисует и пишет компьютер, сообщая результаты своих размышлений.
