В. Рачков - Чудесные кристаллы

В современных шумопеленгаторах принятые звуковые волны можно не только прослушать, но и просмотреть на экранах электронно-лучевых трубок.

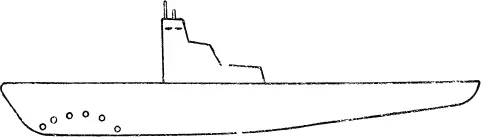

Для точного измерения направления на шумящий предмет в корпус подводной лодки вделывается несколько пьезоэлектрических приемников. Располагаясь по кругу или эллипсу, они образуют приемную базу (рис. 21). Чем больше размеры базы, тем больше точность измерения направления на источник шума, т. е. точность пеленгования.

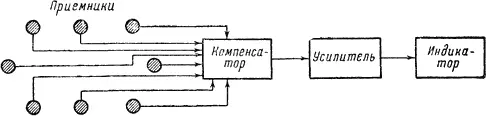

Для обследования пространства и определения направления на шумящий объект применяется специальное устройство, называемое компенсатором. Оно позволяет «поворачивать» базу в разные стороны и по максимальной громкости принятого шума определять направление на него.

Достоинства шумопеленгаторов очевидны. В отличие от гидролокаторов они являются пассивным средством наблюдения: шумопеленгатор не излучает никаких звуков, Поэтому обнаружить его работу невозможно. А эго очень важно для подводной лодки, так как сохраняется ее основное преимущество — скрытность. Дальность обнаружения целей у шумопеленгаторов значительно больше, чем у гидролокатора.

И еще одним ценным свойством обладают шумопеленгаторы. При помощи этих приборов опытный специалист-гидроакустик может не только определить направление на шумящий объект, но и классифицировать шум, т. е. определить, какой класс корабля обнаружен. Более того, опытный гидроакустик по характеру шума может определить скорость корабля.

Однако шумопеленгатор имеет и существенные недостатки: он не может измерять расстояние до обнаруженной цели и обнаруживать нешумящие объекты.

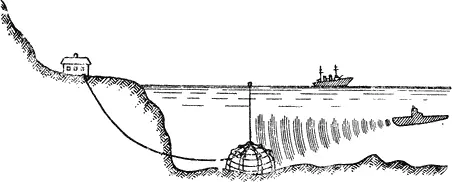

В ряде зарубежных Флотов шумопеленгаторы применяются не только на подводных лодках, но и в качестве береговых неподвижных станций для обнаружения подводных лодок противника вблизи крупных военно-морских баз и портов. Приемная база такой станции расположена поблизости от побережья на дне моря и при помощи кабелей связана с приборами, находящимися на берегу. Здесь используются самые большие приемные базы и наиболее чувствительные приемники, позволяющие обнаружить подводную лодку на значительном расстоянии (рис. 22).

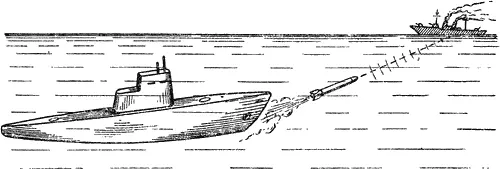

В конце второй мировой войны появились торпеды с акустической-головкой самонаведения. Основной частью этой головки был шумопеленгаторный приемник. При помощи электромеханической схемы шумы, преобразованные в электрические сигналы, воздействовали на приборы управления торпедой и направляли ее в кормовую часть корабля (рис. 23).

На надводных кораблях некоторых флотов также устанавливаются шумопеленгаторные станции. Однако применение их затруднено, так как при своем движении корабль создает большие шумовые помехи. Поэтому надводный корабль может эффективно использовать шумопеленгатор только при застопоренном ходе.

Гидролокатору, сконструированному Ланжевеном и его сотрудниками, не было суждено принять участия в борьбе с немецкими подводными лодками: первая мировая война к этому времени уже закончилась. Однако работы по усовершенствованию средств обнаружения подводных лодок не прекращались.

За короткий исторический срок подводные лодки стали ведущим родом военно-морских сил. В результате бурного развития науки и техники чрезвычайно выросли возможности подводного флота. Атомные подводные лодки, например, могут плавать по всем морям и океанам, неделями не всплывая на поверхность. Значительно увеличились скорость и глубина погружения подводных лодок. Их стали вооружать атомным и ракетным оружием.

Усиление мощи подводных лодок заставило непрерывно совершенствовать средства борьбы с ними и в первую очередь средства обнаружения. На помощь гидролокатору пришла радиолокация. Появились и другие приборы для обнаружения подводных лодок.

Однако по-прежнему одним из основных средств поиска и обнаружения подводных лодок остается гидролокатор. Только гидролокационные приборы могут обнаружить подводную лодку, совершенно невидимую на поверхности воды.

Современные гидролокационные станции прошли большой путь непрерывных усовершенствований и стали малопохожими на своих предшественниц.

Для увеличения мощности излучатель современного гидролокатора имеет уже несколько слоев пьезоэлектрической мозаики. Каждый слой находится между стальными электродами, которые одновременно служат и мембранами излучателя. Слои мозаики и электроды склеены между собой специальным клеем и помещены в металлический корпус (рис. 24). Чтобы противостоять ржавчине, корпус излучателя изготовлен из специального сплава меди, никеля и алюминия, называемого куниалом.

Для излучения ультразвука только в одном направлении на одном из внешних электродов ставят резиновую заглушку, не пропускающую звуковых волн. В некоторых случаях вместо резиновой заглушки между корпусом и электродом оставляют воздушную прослойку.

Для получения более узких пучков ультразвуковых волн за рубежом в гидролокаторах применяется специальное устройство, называемое отражателем или рефлектором. Пьезоэлектрический излучатель помещают в центре отражателя (рис. 25). Звуковые или ультразвуковые волны, излучаемые вибратором, отражаясь от стенок отражателя, образуют узкий пучок лучей. Дальность действия гидролокатора при этом увеличивается.

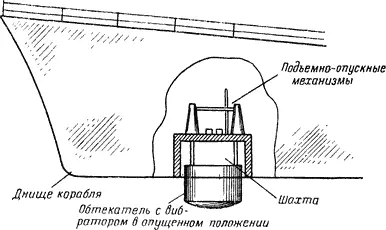

Преобразователь гидролокатора помещается в специальном устройстве, называемом обтекателем, и устанавливается в носовой части днища корабля (рис. 26). Обтекатель уменьшает помехи, вызываемые завихрениями воды, а также предохраняет вибратор от повреждений в случае ударов о подводные препятствия.

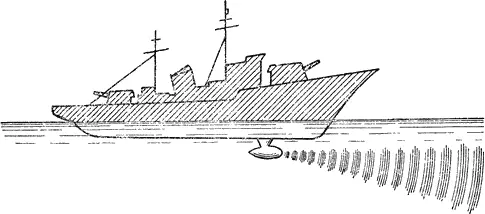

Чтобы уменьшить завихрения, обтекатель делают каплеобразной, обтекаемой формы (рис. 27). Отсюда и появилось название обтекатель. Обтекатель с преобразователем называют акустической системой.
