При длительном поступлении рабочего тела в атмосферу возникают струи, а при промежуточном между кратковременным и стационарным в пространстве может сформироваться сложный газовый объем, моделирование физических характеристик которого весьма проблематично. В этом случае прибегают к модельной замене реального объекта правильными геометрическими телами типа полусферы, сферы, цилиндра и т.п. или комбинациями таких тел. В частности, линейный и точечный источники являются идеализациями источников конечных размеров при устремлении их характерных размеров к нулю.

Рис.1.3. Схема развития по времени аварийных выбросов в атмосфере из кратковременных и продолжительных источников для легкого (1) и тяжелого (2) газов: t 1, t 2, t 3– моменты времени после выхода газа.

Процессы формирования и движения в атмосфере газообразных выбросов зависят также от их плотности. Если рабочее тело тяжелее воздуха, то выброс тяготеет к поверхности земли, при легком газе – всплывает в атмосфере (Рис.1.3).

В зависимости от условий поступления рабочего тела в атмосферу и характеристик окружающей среды при одной аварии могут последовательно формироваться различные вторичные источники – объемные могут трансформироваться в площадные, а площадные в объемные.

Все многообразие атмосферных модельных источников, эквивалентных реальным загрязняющим образованиям, можно условно подразделить на несколько типов или видов. Простейшим эталонным является точечный источник загрязнений, используемый при расчетах загрязнений природных сред как идеализация реального выброса с гауссовским распределением примеси.

Другими модельными источниками являются линейные – источники в виде прямых линий конечной или бесконечной протяженности, испускающими загрязняющую примесь в поперечном направлении. Приподнятые и высотные линейные источники используют при получении аналитических решений задач распространения загрязняющих примесей за ракетным следом, выхлопом летящего самолета и другими протяженными объектами. Линейными наземными источниками моделируют автодороги, шоссе, взлетные полосы аэродромов и т.п.

Наземный площадной источник возникает при горении больших площадей леса, разлитого жидкого топлива, испарении жидкостей и т.п.

Еще один площадной источник в виде поперечного сечения струи в месте потери потоком динамической индивидуальности возникает при горении в относительно компактном очаге. Такой источник имеет приподнятый характер.

И наконец, приподнятый объемный источник используют для моделирования выбросов, возникающих при взрывах после выравнивания давления внутри и снаружи возникшего объема. Такие источники появляются также после быстрого сгорания топлива, «одномоментного» испарения жидкостей, криогенного испарения продуктов и некоторых других процессов быстрого фазового перехода веществ из одного состояния в другое.

Источниками сложной формы представляются выбросы с «ножкой», плавучие струи, выбросы при пожарах разнотипных объектов, при комбинированных авариях (взрыв + пожар, пожар + пролив, взрыв + пролив и т.п.). Они моделируются суперпозицией геометрических простых объемов.

Парожидкостные или аэрозольные (дымовые) выбросы моделируются геометрическими телами с равномерно распределенной по объему примесью, твердофазные или жидкокапельные – весомыми частицами геометрически правильной формы.

Поскольку рассеивание загрязнений происходит из сформировавшегося выброса на завершающем этапе его динамической индиивидуальности, то для расчетов загрязнений окружающей среды при авариях важное значение приобретает знание полной информации о вторичном источнике. Эта информация является входной в задачах расчета рассеивания примесей и построении пространственных и наземных полей концентраций загрязнителей.

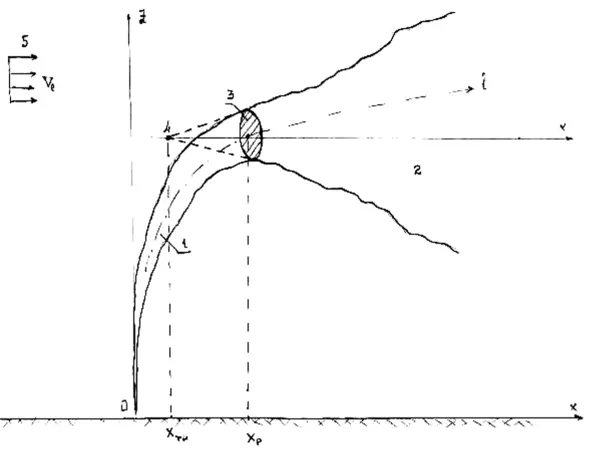

Рис.1.4. Схема движения восходящего потока при пожаре и формирование источников загрязнения окружающей среды при слаботурбулизованной атмосфере: 0 – место пожара; 1 – первичный объемный источник (струя); 2 – примесь, рассеиваемая под действием атмосферной диффузии; 3 – вторичный площадной источник (заштрихован); 4 – мнимый точечный источник; 5 – ветер.

Как отмечалось ранее, вторичные источники загрязнений возникают, когда динамические и (или) термодинамические характеристики формирующегося атмосферного выброса заметно отличаются от аналогичных характеристик окружающей среды. Такими характеристиками могут быть плотность вещества, его температура, агрегатное состояние, а также скорость движения выброса как целого или скорость отдельных его частей и фрагментов. На практике любой антропогенный выброс можно представить последовательно сменяющимися первичным и вторичным источниками. Некоторые типичные ситуации возникновения источников загрязнения природных сред при авариях разных типов иллюстрируются рисунками Рис.1.4. – Рис.1.8.

На Рис. 1.4. изображена схема формирования атмосферных источников при пожаре относительно небольшой площади, когда над местом возгорания формируется конвективная струя смеси продуктов горения и вовлекаемого воздуха. Под действием силы плавучести струя поднимается, искривляется ветровым потоком и после разрушения рассеивается под действием атмосферной диффузии.

Предполагается, что атмосфера слаботурбулизована и загрязняющая примесь после потери струей динамической индивидуальности на фоне пульсационного движения атмосферных вихрей движется в виде неразрывного сплошного потока. Такие условия соответствуют устойчивому состоянию атмосферы, когда вертикальный градиент температуры воздуха близок к нулю или отрицателен. Физически это означает возрастание с высотой, и всплывающий объем воздуха оказывается холоднее окружающей среды; его движение тормозится и затухает.

Устойчивые или инверсионные условия характеризуются слабым турбулентным обменом, и приземная концентрация загрязнений имеет низкие значения. В качестве первичного источника на рисунке выступает струя 1 до места ее деструкции, соответствующего X – координате в точке Х р. Далее происходит активное рассеивание потока из эффективного сечения 3. Это сечение струи и является вторичным источником загрязнения.

Если границы рассеивания продолжить навстречу потоку, то в случае изотропного рассеивания они сойдутся в точке 4, являющейся местом эффективного точечного источника рассеиваемого выброса.
