Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Работая с гидрохиноном и другими довольно простыми растворимыми веществами, я выращивал длинные игловидные кристаллы, усы (глава 3), которые утолщались путем как бы натягивания на поверхность новых слоев материала, что геометрически похоже на растущие слои в дереве. Исходные усы, тонкие волоконца, часто были в высшей степени изогнутыми, и можно было заметить, что растущие слои оказывали на них сильное выпрямляющее воздействие, отчего волнистые зародыши, вырастая до миллиметровой толщины, всегда становились очень прямыми. Отсюда ясно, что растущие слои этих кристаллов формировались под значительным механическим напряжением и эти напряжения выпрямляли волокна. Подобные явления встречаются довольно часто в простых небиологических системах, в этих случаях ни о каких дополнительных управляющих веществах или биологических механизмах и речи быть не может. Мы могли бы поэтому предположить, что прямой, без провисания рост ветки идет под механическим напряжением тоже без участия какого-либо биологического механизма. Но не все растения ведут себя подобным образом, и с помощью прививки можно заставить нормально растущее дерево стать похожим на плакучую иву. Есть предположения, что ауксин, управляющий синтезом целлюлозы, под действием тяжести концентрируется в нижних слоях ветки и, следовательно, внизу целлюлозы откладывается больше. Мне кажется, однако, что это далеко не полный ответ.

Целлюлозные цепочки всегда представляют собой простые нитевидные молекулы, которые не переплетаются с соседними нитями путем образования кислородных связей на боковых сторонах сахарных колец, как это делают другие более слабые полисахариды, например крахмал. Растительная клетка имеет форму трубки, стенки которой образованы длинными, уложенными приблизительно параллельно нитевидными молекулами целлюлозы. В природной целлюлозе имеются области, где молекулы-цепочки уложены идеально в параллельные пряди-кристаллы, они удерживаются в таком порядке с помощью гидроксильных связей по боковым сторонам молекул. Такие образования можно считать вполне добротными кристаллами с той удивительной особенностью, что они короче образующих их молекулярных цепочек (рис. 38). Каждый такой кристаллит заканчивается пучком распушенных цепочек, напоминающим по форме помазок для бритья, в котором волоконца уже не очень параллельны. Молекулы могут в дальнейшем вновь собраться в параллельный пучок и образовать новый кристаллит, так что одна молекула иногда тянется через несколько кристаллитов.

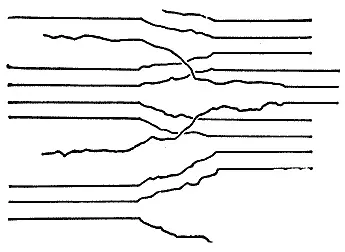

Рис. 38. Кристаллически-аморфная структура целлюлозы

Итак, кристаллические области образуются с помощью гидроксильных групп, которые избавились от плотно прилегающих к ним молекул воды; такая жесткая кристаллическая система оказывается недоступной для воды. Мы знаем об этом по рентгеновским измерениям: когда целлюлоза набухает в воде, расстояния между молекулами в кристалле не изменяются. С другой стороны, целлюлоза очень интенсивно притягивает жидкость и атмосферную влагу, и это с инженерной точки зрения ее самый большой порок.

Доля кристаллического материала в натуральной целлюлозе может быть очень различна, но в среднем она составляет 30-40%. Некристаллическая, то есть аморфная, целлюлоза не имеет никакой защиты своих гидроксильных групп от влаги, Поскольку большинство этих групп со своими соседями жестко не связано, они подхватывают любую доступную им молекулу воды, образуя вокруг себя водную оболочку. Это, естественно, снижает взаимное притяжение гидроксилов. Силы, сохраняющие целостность клеточной стенки в боковом направлении, падают, и клетка разбухает. Целлюлоза полностью не переходит в раствор отчасти благодаря большому размеру своих молекул, а главным образом потому, что система в целом механически связана присутствием кристаллических областей, непроницаемых для воды и составляющих значительную часть общей массы. Так называемая “регенерированная целлюлоза”, целлофан, получается путем растворения натуральной целлюлозы химическими методами, разрушающими кристаллиты. Затем полученный раствор осаждается, образуется прозрачная пленка, состоящая в основном из перепутанных отдельных молекул и намного меньшей доли кристаллитов. Намокая, такая пленка становится очень рыхлой и теряет всю свою прочность; целлофан может использоваться в качестве оберточно-упаковочного материала (это его основное назначение) лишь потому, что на него с двух сторон нанесена очень тонкая непроницаемая для воды лаковая пленка. Однако после продолжительного замачивания материалы такого типа становятся безнадежно слабыми, в то время как натуральная целлюлоза сохраняет довольно большую часть своей прочности.

Используемые нами натуральные сорта целлюлозы - это древесина, бамбук, тростник, лен, конопля, хлопок, рамп, сизал, эспарто и т.д. Однако, как и следует того ожидать, их механические свойства, и особенно разбухание в воде, зависимость прочности от температуры и содержания влаги отличаются лишь в деталях. Общая же картина для всех целлюлоз одинакова.

Как различны форма и размеры деревьев, так по-разному выглядит и древесина. Однако эти более или менее внешние признаки не столь важны, основное, что отличает разные типы древесины, это их плотность. Так, плотность выдержанной пробки от 0,08 до 0,16 г/см 3, ели - около 0,5 г/см 3, дуба - примерно 0,8 г/см 3, гваякового дерева - 1,1-1,3 г/см 3. Химическое же строение вещества любой древесины примерно одинаково (с небольшими видоизменениями), как приблизительно одинакова и его плотность, около 1,45 г/см 3(что очень близко к плотности сахара).

Древесина состоит из большого числа трубчатых ячеек - волокон, плотно прилегающих одно к другому. Чтобы их разделить, обычно приходится прибегать к довольно крутым мерам, как это, например, делается в производстве бумаги. У различных пород деревьев существуют небольшие различия в геометрическом расположении волокон. Например, некоторые породы (в частности, дуб) содержат какое-то число волокон, бегущих по радиусу от центра ствола и пересекающих продольные волокна под прямым углом. Но с инженерной точки зрения любую древесину можно считать пучком параллельных трубок. Поскольку материал этих трубок по существу для всех пород одинаков, плотность отдельных пород зависит от толщины стенок труб. В результате оказывается, что в первом приближении большинство механических характеристик древесины пропорционально ее плотности: древесина, в два раза более плотная, будет и вдвое прочнее. Это не абсолютно точно, но приблизительно верно.
