Теория сосудов высокого давления, рассмотренная выше, с небольшими изменениями применима и к таким объектам, которые не являются закрытыми контейнерами, - это "открытые" мембраны и куски ткани, подвергающиеся давлению потоков воздуха или воды. К объектам такого рода относятся палатки, воздушные змеи, навесы, самолеты с тканевой обшивкой, парашюты, паруса, крылья ветряных мельниц, барабанные перепонки, плавники рыб, крылья летучих мышей и птеродактилей, плавники медуз.

Для такого рода конструкций целесообразно и экономично (как мы увидим в гл. 13) использовать не жесткие панели или оболочки, а нечто вроде жесткой основы или рамы из стержней, рангоутов или костей с натянутой на нее гибкой тканью, перепонками или мембранами. При действии на мембрану сил давления, создаваемого ветром или потоком воды, конструкция будет изгибаться, ее поверхность примет искривленную форму, которую в первом приближении можно рассматривать как часть поверхности сферы или цилиндра. Так что напряжения в мембране будут в большой степени подчиняться тем же законам, что и в оболочках сосудов.

Исходя из этого, нетрудно показать, что сила натяжения мембраны, приходящаяся на единицу ее длины, есть pr, где p - давление ветра, a r - радиус кривизны мембраны [40] Строго говоря, эта формула относится к мембране, имеющей форму сегмента цилиндра, и усматривается из рис. 30. - Прим. перев. . Таким образом, чем сильнее искривлена мембрана, тем меньшим будет натяжение и, следовательно, тем меньшая нагрузка будет приходиться на поддерживающую ее раму.

Давление, создаваемое ветром, растет как квадрат его скорости. При сильном ветре оно действительно становится очень большим и соответственно весьма возрастает нагрузка на поддерживающую основу, или "скелет" конструкции. Если следовать традициям нашей, западной, инженерной школы, с этим поделать ничего нельзя, поскольку мы скорее умрем, чем позволим мембране, которая может быть парусом, частью самолета или чем-либо иным, заметно прогнуться между поддерживающими ее опорами. Конечно, ткань не может оставаться при напоре ветра абсолютно плоской, но мы делаем все, чтобы она была натянута как можно туже. О чем мы действительно заботимся, так это о том, чтобы система, на которой крепится ткань или мембрана, была прочной, тяжелой и дорогой, мы надеемся, что это гарантирует ее от поломок, хотя зачастую она все же ломается.

Например, в состав оснастки современных скоростных яхт обычно входят рангоуты из металлических трубок и почти не поддающиеся растяжению териленовые паруса. Этот аэродинамический механизм делает свое дело с помощью множества канатов и тросов, которые в свою очередь натянуты до устрашающей степени вантами, лебедками и гидравлическими домкратами, и все это направлено на то, чтобы совладать с приложенными к парусам огромными нагрузками, возникающими под напором ветра. Вся эта конструкция - чудо не только по своей инженерной "эффективности", но и по своей стоимости. Суда такого рода вызывают у находящихся на их борту чувство напряженности и уж никак не позволяют расслабиться.

Однако более простой и дешевый выход из положения состоит в том, чтобы позволить парусу прогибаться между поддерживающими элементами, на которые он натянут. Тогда при возрастании силы ветра радиус кривизны будет уменьшаться, и поэтому сила натяжения материала паруса будет, грубо говоря, оставаться одной и той же, как бы силен ни был ветер. При этом, естественно, нужно быть уверенным в том, что такое поведение парусов, помогая решить конструктивные проблемы, не породит проблем аэродинамических.

Элегантный способ добиться этого был изобретен китайцами, которые, не подвергаясь слишком большому риску, с древнейших времен плавали по морям. Оснастка традиционной китайской джонки варьируется в соответствии с обычаями той или иной местности, но в целом весьма типичной является оснастка, показанная на рис. 32. Рейки, пересекающие паруса, прикреплены к мачтам, и поскольку вся оснастка сделана из гибких материалов, при увеличении силы ветра паруса выгибаются между рейками, как показано на рис. 33, без большой потери аэродинамической эффективности. Если они прогибаются недостаточно, это можно просто исправить, потравив фал. Недавно полковник Хаслер (известный по рейду в Бордо) использовал китайский парус с весьма удовлетворительными результатами.

Рис. 32. Оснастка китайской джонки.

Рис. 33. Джонка с ослабленным фалом, вид спереди.

Несколько яхт с такой оснасткой успешно и без особого напряжения предприняли долгие океанские путешествия. Столь популярные в настоящее время дельта-планеры, как правило, конструируются на тех же принципах, и хотя это может шокировать приверженцев традиций, они дешевы, прочны и, кажется, достаточно надежны.

Сходство летучей мыши и китайской джонки не может не броситься в глаза (рис. 34). Крылья всех летучих мышей устроены одинаковым образом: перепонка из очень гибкой кожи натянута на основу в виде длинных тонких костей, являющихся, в сущности, пальцами. Например, плодоядные летучие мыши - это весьма большие существа с размахом крыльев свыше метра. На их родине, в Индии, где они являются бичом садоводов, им ничего не стоит пролететь ночью 50-60 км, чтобы ограбить фруктовый сад. При этом оказывается, что такие перелеты отнюдь не изматывают их, а это значит, что их летательный аппарат весьма эффективен. Очевидно, в процессе долгой эволюции у них для уменьшения веса произошло уменьшение толщины костей, на которые натянуты их крылья.

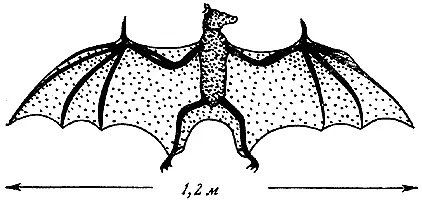

Рис. 34. Плодоядная летучая мышь.

Если сфотографировать летучую мышь в полете, то можно проследить, как движутся ее крылья: когда они идут вниз, перепонки выгибаются вверх и принимают, грубо говоря, форму полусферы, чтобы минимизировать механическую нагрузку, приходящуюся на кости. Потери в аэродинамической эффективности вследствие этого изменения формы на практике малы или вовсе отсутствуют.

Примерно 30 млн лет назад на Земле обитало множество летающих существ, называемых птеродактилями (пальцекрылыми). Многие из них очень напоминают летучих мышей, за тем исключением, что у них только один "палец" - мизинец являлся частью конструкции, составляющей крыло. Перепончатое крыло птеродактиля похоже на бермудский грот-парус, не разделенный какими-либо рейками.
