Джеймс Гордон - Конструкции, или почему не ломаются вещи

Неприятности с соединениями в конструкциях кораблей и самолетов во время обеих мировых войн получили широкую огласку. Во время первой мировой войны американцы, зачастую используя неортодоксальные методы, построили большое количество деревянных кораблей, как пароходов, так и парусников. Многие из этих судов развалились. В годы второй мировой войны они произвели еще большее количество сваренных из стали кораблей. И еще большая их доля развалилась в море или в гавани. В Англии за обе мировые войны было изготовлено очень много деревянных самолетов, которые, надо думать, также всегда были подвержены того или иного рода неприятностям, связанным с соединениями. Правда, в последнем случае это было не очень удивительно, так как, помнится, я сам несколько раз был свидетелем того, как в жизненно важных клеевых соединениях в несущей конструкции прямо внутри соединения были обнаружены ножницы, карманное руководство по оказанию первой помощи и полное отсутствие клея.

Я не думаю, что виною тому были какие-то тупые или сверхрассеянные лица. Боюсь, что на склейке работали самые обычные люди, но в этом-то и состоит несчастье. Людям свойственно отвлекаться из-за усталости или от скуки, но я полагаю, что суть дела здесь гораздо глубже.

Очень немногие из тех, кто проклеивал или только делал вид, что проклеивал, эти соединения, когда-либо сами попадали в ситуацию, когда плохо выполненное соединение может привести к несчастному случаю с фатальным исходом - все они привыкли иметь дело с предметами вроде шкафов и садовых навесов, где прочность соединений реально значит очень мало. Все наши усилия убедить их, что плохо выполненное соединение с моральной точки зрения равносильно убийству, разбивались о их глубокое убеждение, что глупо волноваться по подобным поводам. Все это не было бы столь важным, если бы не то обстоятельство, что проверить надлежащим образом соединение после того, как оно выполнено, практически невозможно.

В недавнее время были созданы очень эффективные клеи, пригодные для соединения металла с металлом. Их применение весьма эффективно, но только при условии, что соединения на самом деле выполнены на совесть. К несчастью, применение этих клеев в современном авиастроении сдерживается тем обстоятельством, что требуются специальные контролеры, каждый из которых следил бы за одним из рабочих в течение всей операции склейки, а также инспекторы - уже для контроля за этими контролерами. Все это, естественно, оказалось дорогим делом. Однако мне говорили, что, несмотря на это, при строительстве современных металлических самолетов клей используется все в большей и большей степени.

Поскольку в задачи соединения входит передача нагрузки от одного элемента конструкции к другому, то и напряжение должно каким-то образом перейти от одного из присоединяемых элементов на другой. В таком случае весьма возможны сильная концентрация напряжений, а отсюда и угроза разрушения материала. Однако можно сделать так, чтобы напряжения переходили от одного из присоединяемых элементов к другому с возникновением только небольшой концентрации напряжений или вовсе без нее, как это происходит в случае косого соединения на клею деревянных брусьев (рис. 36) и в случае соединения двух кусков металла встык сварным швом (рис. 37).

Рис. 36. Косое клеевое соединение деревянных брусьев.

Рис. 37. Сварное соединение двух металлических брусков встык.

Однако использование таких соединений отнюдь не всегда оказывается практичным, и соединение двух планок или пластинок внахлест, как правило, тоже часто находит применение. Но именно расположение соединяемых элементов внахлест сразу приводит к значительной концентрации напряжений, и почти не играет роли, какими средствами оно выполнено, с помощью ли клея, гвоздей, винтов, сварки, болтов или заклепок. Во всех случаях наибольшая интенсивность передачи нагрузки приходится на концы соединения (рис. 38).

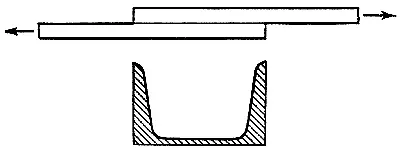

Рис. 38. Распределение касательных напряжений в соединении внахлест.

По этой причине прочность подобных соединений зависит главным образом от ширины соединяемых пластинок и почти не зависит от длины взаимного их перекрытия. В связи с этим уже наиболее простые и обычные формы сварных и заклепочных соединений двух металлических пластинок (рис. 39 и 40) сравнительно эффективны, а их усложнение не дает большого выигрыша.

Рис. 39. Заклепочное соединение внахлест.

Рис. 40. Сварное соединение внахлест.

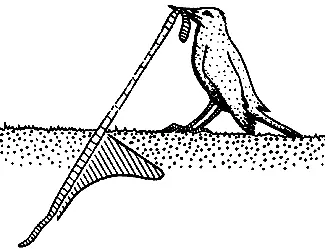

Очень часто требуется закрепить растягиваемый сгержень в отверстии или как-то иначе на твердой опоре. В этом случае происходит то же, что и при соединении внахлест, с той разницей, что здесь концентрация напряжений возникает только в одном месте - обычно там, где стержень входит в углубление (рис. 41). Если, например, стержень ввинчивается в опору, то почти вся нагрузка приходится на последние две или три нитки резьбы, и любое увеличение длины нарезки почти ничего не дает. Поэтому те усилия, которые должен приложить дрозд, чтобы вытащить червяка из грунта, не зависят от длины червяка: вытащить короткого червяка столь же трудно, как и длинного [42] Отметим, что если нить из нейлона заплавить в кубик из "твердой" пластмассы, то ее можно затем вытянуть оттуда, какой бы длинной она ни была. Это позволяет получать длинные отверстия сложной формы, поскольку заплавляемая нить может быть изогнута или как-то скручена. Этим способом пользуются, например, при изготовлении модели тоннеля с целью исследования ветровых потоков в них. .

Рис. 41.

Распределение напряжений такого типа, как представлено на рис. 41, возникает, если оба элемента соединения имеют близкие модули Юнга. Обычно так обстоит дело при соединении металла с металлом. Подобное же распределение напряжений возникает в случаях, когда материал стержня или растягиваемого бруска менее жесток, чем материал основы, в которой они закреплены (случай с вытягиваемым из земли червем). Если же, наоборот, материал стержня существенно более жесток, чем материал основы, то ситуация с распределением напряжений обратна предыдущей, и концентрация напряжений происходит главным образом вблизи конца стержня или другого включения (рис. 42).
