Рис. 46. Колеса гомеровских времен делались из тонких деревянных планок. Продолжительное действие постоянной нагрузки легко изменяет их форму, колеса "ползут".

Изменение формы луков и колес колесниц в результате продолжительного действия нагрузки является результатом процесса, называемого инженерами ползучестью. Приняв понятие простого гуковского материала, мы полагаем, что, если материал выдерживает некоторое напряжение, он сможет выдержать его бесконечно долго, кроме того, мы считаем, что, если напряжения в твердом теле не меняются со временем, деформации также остаются постоянными. В реальных обстоятельствах оба этих предположения лишь относительно справедливы, поскольку всякое вещество при действии постоянной по величине нагрузки с течением времени будет "ползти", то есть деформироваться.

Однако разные материалы подвержены ползучести совершенно по-разному. Среди материалов, используемых в технике, особенно заметно ползут дерево, бетон и канаты, и этого нельзя не учитывать. Ползучесть тканей - одна из причин, по которым одежда теряет свою форму и образуются мешки на брюках в области колен. Причем ползучесть натуральных волокон, например шерстяных и хлопковых, больше ползучести современных искусственных волокон. Поэтому териленовые паруса не только сохраняют свою форму, но и не требуют столь тщательной натяжки, как паруса из хлопка или льна.

Металлы, вообще говоря, меньше подвержены ползучести, чем неметаллы, и хотя сталь заметно ползет при больших напряжениях и высоких температурах, эффектом ползучести при небольших нагрузках и обычных температурах часто можно пренебречь.

Вследствие ползучести напряжения в материале некоторым образом перераспределяются, и это часто играет положительную роль, поскольку области более высоких напряжений подвержены ползучести в большей степени. По этой причине старые ботинки удобнее новых. Точно так же, если за счет ползучести уменьшается концентрация напряжений в соединении, то его прочность может расти со временем. Но, естественно, если внешняя нагрузка начнет действовать в противоположном направлении, роль ползучести поменяется на обратную и соединение окажется менее прочным.

Перекосы, вызванные ползучестью в старых деревянных конструкциях, особенно бросаются в глаза. В зданиях зачастую живописно оседают крыши, а старые деревянные корабли нередко "выгибают спину" - концы судна опускаются, а его середина поднимается. Это очень заметно, например, на батарейных палубах корабля "Виктория" [46] "Виктория" - флагманский корабль адмирала Нельсона в Трафальгарском сражении (1805). В настоящее время является музеем. - Прим. перев. . С ползучестью металлов, в частности стали, мы сталкиваемся, когда "садятся" и требуют замены рессоры автомобиля.

Хотя эффект ползучести в различных твердых телах проявляется с разной силой, форма его проявления практически для всех материалов одинакова. Если мы будем откладывать зависимость деформации данного материала от логарифма времени (переход к логарифму удобен для сокращения шкалы времени) при постоянных напряжениях, равных s 1 , s 2 и т.д., мы получим график, приведенный на рис. 47. Из него видно, что существует критическое напряжение (на графике это напряжение, близкое к s 3 ), ниже которого материал, по-видимому, никогда не разрушится, сколь долго ни держать его под нагрузкой. При напряжениях больше критического деформации не только растут со временем, но и материал все более и более приближается к состоянию, в котором происходит его разрушение, - результат, которого обычно стараются избежать.

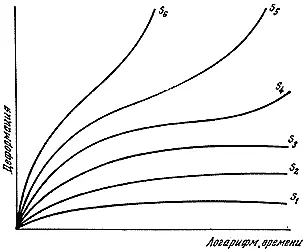

Рис. 47. Типичные кривые ползучести (зависимости деформации от времени) материала, нагруженного постоянным напряжением.

Грунты и горные породы, подобно другим материалам, также подвержены ползучести. Поэтому требуется следить за оседанием фундаментов зданий, если только они построены не на скале или очень твердом грунте. Оседание фундаментов крупных сооружений может быть особенно значительным, поэтому их воздвигают на бетонной "подушке". Обратите внимание, как осели основания арок моста Клэр-на-задах - рис. 76.

Когда природа изобрела нечто, именуемое жизнью, она, наверное, не могла не оглядеться озабоченно по сторонам в поисках Полезного Горшка, в который эту жизнь можно было бы положить, поскольку, оставаясь незащищенной, жизнь очень быстро захирела бы. В те времена на нашей планете, вероятно, имелись камни, песок, вода и разного рода газы, но все это вряд ли было подходящим материалом, чтобы изготовить для жизни требуемые "контейнеры". Можно было бы сделать твердые оболочки из минералов, но мягкие оболочки, по-видимому, имели бы перед ними огромные преимущества, особенно на ранних стадиях эволюции.

Физиология требует от стенок клеток и других мембран в живых организмах довольно строго управляемой проницаемости для одних молекул и полной непроницаемости для других. Механические функции этих мембран сводились к функциям некоторого подобия эластичного мешка. Они должны сопротивляться силам растяжения и сильно увеличивать свои размеры, не лопаясь и не разрываясь. Кроме того, в большинстве случаев после того, как растягивающая их сила прекратила свое действие, они должны принимать сами по себе свои первоначальные размеры [47] Механическую задачу часто усложняют связи таких мембран с мышечной тканью и другими источниками активных сокращений, однако мы пока не будем принимать это во внимание. [48] Простим автору путаницу: мембраны, окружающие клетки, представляют собой липидные пленки толщиной в две молекулы (порядка 50 ангстремов), тогда как "другие мембраны" - сложно устроенные ткани, состоящие из множества клеток и межклеточного вещества - V.V. .

Деформации, которые без вреда для себя и по многу раз могут испытывать существующие в настоящее время живые мембраны, довольно значительны, но, как правило, лежат в пределах 50-100%. Для обычных же технических материалов предельные деформации, не представляющие опасности в эксплуатации, как правило, имеют величину менее 0,1%. Таким образом, биологические ткани должны вести себя упругим образом при деформациях, примерно в 1000 раз больших, чем те, которые испытывают обычные конструкционные материалы.
