Джеймс Гордон - Конструкции, или почему не ломаются вещи

Заклепочные и болтовые соединения могут иметь самую разную форму и размеры, но возможные пути их разрушения сводятся к трем формам: сдвиг по самим заклепкам (рис. 45, а ), заклепки вырываются из одной из пластинок (то есть круглые отверстия превращаются в удлиненные) (рис. 45, б ), разрыв материала одной из пластинок вдоль линии заклепок - как при отрывании почтовой марки (рис. 45, в ).

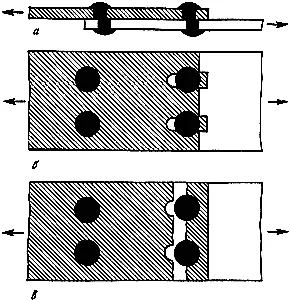

Рис. 45. Три возможных варианта разрушения заклепочного соединения. а - сдвиг по самим заклепкам; б - заклепки вырываются из одной пластинки; в - разрыв материала одной из пластинок.

Во всех случаях, когда используется заклепочное соединение, необходимо проверить с помощью расчетов, не разрушится ли оно каким-либо из этих трех путей. "Правила" проектирования заклепочных соединений можно найти почти во всех технических справочниках.

Сварка всех видов в настоящее время широко используется в стальных конструкциях. Она не только дешевле клепки, но и дает некоторый выигрыш в прочности и весе. Кроме того, на кораблях заклепочные головки, располагающиеся ниже ватерлинии, немного увеличивают сопротивление движению.

Наиболее сложной является электрическая дуговая сварка. Выполняя ее, сварщик посредством изолирующего зажима держит в правой руке стальной электрод, а в левой - защитный щиток или экран, снабженный очень темными стеклами, сквозь которые можно без вреда для зрения наблюдать за электрической дугой между концом электрода и выполняемым швом. При обычно используемом напряжении в 30-50 В дуга имеет длину около 7 мм, благодаря ей на конце электрода образуется небольшое количество расплавленного металла, которым сварщик заполняет шов, двигаясь вдоль соединения. В результате образуется непрерывная полоска - сварной шов шириной 5-10 мм, который застывает, образуя соединение. При необходимости увеличить ширину шва процесс повторяют несколько раз.

Сварка, выполненная надлежащим образом, как правило, очень прочна и служит надежно, но недостаточное мастерство или недостаточное внимание сварщика к работе влекут за собой дефекты сварных швов, к их числу принадлежат включения из шлака, которые уменьшают прочность соединения и наличие которых трудно проконтролировать. Неумелый сварщик легко может перегреть металл вокруг соединения, вызвав тем самым серьезные поводки конструкции. Это особенно часто происходит при сварке тяжелых и толстых деталей. Именно такого рода дефекты сварки в основаниях двигателей послужили причиной серьезных неприятностей с линкором "Граф Спи".

Теоретически сварные соединения в цистернах или корпусах судов должны быть полностью водонепроницаемы без дальнейшей их обработки, но на практике сварка в этом отношении доставляет больше хлопот, чем клепка. Заклепочное соединение внахлест можно легко герметизировать, зачеканив края нахлеста с помощью специального пневматического или ручного инструмента. Этого нельзя сделать в случае сварного соединения, между двумя сварными швами нахлеста рекомендуется ввести под давлением жидкую герметизирующую смесь. При всем том мне, помнится, пришлось повидать при испытаниях на водонепроницаемость помещений сварных кораблей немало течей.

В свое время мне довелось поработать несколько недель клепальщиком и сварщиком на одной из Королевских верфей, там я и научился кое-чему, чего, думаю, не найти в учебниках. Хотя вогнать пятисантиметровую заклепку в броневую плиту палубы корабля пневматическим молотком - тяжелая и шумная работа, это на удивление интересно, и большинство видов клепки, на мой взгляд, в некотором смысле столь же привлекательно, как и игра в гольф, с той лишь разницей, что клепка более полезна. Элементы спорта содержались, кроме того, и в контроле качества заклепок. В то время нам платили по числу поставленных заклепок, однако за каждую забракованную контролером заклепку, которую нужно было высверлить и заменить новой, вычитали в пятикратном размере.

Конечно, нельзя сказать, что клепальщики работали в раю, но что касается сварки, то она определенно была похожа на ад. Сварка может быть достаточно любопытным занятием в течение часа или двух (осмелюсь предположить, что на такие сроки любопытным может быть и ад), но по прошествии этого времени следить за шипящей и мерцающей дугой и струйкой стекающего расплавленного металла становится невыносимо скучно, и скуку не особенно развеивают искры и капельки металла, вдруг оказавшиеся у вас за шиворотом или в башмаках. Уже через несколько дней проклинаешь эту работу, и чувство скуки утверждается настолько прочно, что становится очень трудным сосредоточиться и сделать удовлетворительный шов.

В настоящее время сварные швы в трубах и сосудах высокого давления выполняют автоматы, которым, я думаю, не становится скучно, а потому эти швы обычно и надежны. Однако автоматическая сварка часто нерентабельна в случае больших конструкций, таких, как корабли и мосты, и здесь сварные швы нередко заставляют желать много лучшего. К тому же сварные швы почти не препятствуют распространению трещин, и это - одна из причин катастроф, которые произошли со многими большими стальными конструкциями в недавнее время.

У микенских и древнегреческих колесниц были очень легкие и гибкие колеса обычно только с четырьмя спицами, сделанные из тонкого изогнутого дерева - ивы, вяза или кипариса (рис. 46). Колеса такой конструкции были очень эластичными и, по-видмому, позволяли мчаться в этих повозках по пересеченным склонам греческих холмов, где экипажи с более тяжелыми и жесткими колесами были бы бесполезны. В самом деле, обод колеса под действием веса колесницы изгибается подобно луку, но так же как и лук не следует хранить с надетой на него тетивой, так и колеса древних колесниц не следовало оставлять под нагрузкой. Поэтому по вечерам колесницы либо запрокидывали и прислоняли к стене, как делал это Телемах в четвертой книге "Одиссеи", либо совсем снимали с них колеса. Даже на Олимпе богиня Геба по утрам прилаживала колеса к колеснице сероглазой Афины. Когда в более поздние времена колеса стали тяжелее, эта процедура перестала быть столь необходимой, хотя можно предположить, что колеса экипажа нынешних лорд-мэров имеют заметный эксцентриситет, так как они подолгу находятся под нагрузкой без движения [45] Упомянутое обстоятельство лежит в основе большинства историй о том, как высокое лицо страдает морской болезнью от поездки в государственной карете. (Карета лорд-мэра Лондона используется лишь раз в году для торжественного выезда вновь избранного. - Ред. ) .
