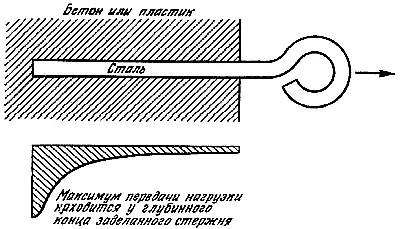

Рис. 42. Передача нагрузки от стержня к заделке.

На практике оба случая концентрации напряжений в равной степени делают соединение непрочным. Возможно, существует такое соотношение между модулями Юнга материала включения и окружающего материала, при котором распределение напряжений в соединении будет оптимальным. Но если это и так, то его очень трудно обеспечить на практике.

Одно время я занимался разработкой узлов крепления крыла из армированного пластика с металлическим фюзеляжем самолета. Хотя мне было хорошо известно о существовании концентраций напряжений, о червяках в земле и многом прочем, у меня хватило глупости, чтобы для начала заформовать в тело крыла прочные проволочные тросы, распадающиеся на концах на отдельные запутанные проволочки. Когда образцы этой плохо продуманной конструкции растянули в испытательной машине, проволочки стали вытягиваться из пластика одна за другой с характерным треском, хотя нагрузки были смехотворно малыми. В следующем эксперименте вместо тросов в пластик были заделаны покрытые предварительно подходящим клеем суживающиеся на концах стальные зубцы, похожие на клинки или сабли (рис. 43). На этот раз образцы разрушались, издавая не продолжительный треск, а один громкий короткий хлопок; происходило это при столь же малых нагрузках.

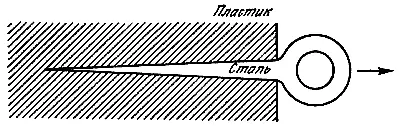

Рис. 43. Неправильная конструкция заделки (соединение непрочно).

После перерыва, заполненного обдумыванием ситуации и глубокомысленными рассуждениями о червяках, мы испытали серию стальных креплений в форме лопаты (рис. 44). Все они разрушались при значительно больших нагрузках, каждая из которых была пропорциональна ширине "лопаты" в данном образце. После доработки этой конструкции нам удалось довести нагрузку, передаваемую с этой пластиковой конструкции, до 40-50 т за счет совсем небольших стальных узлов крепления.

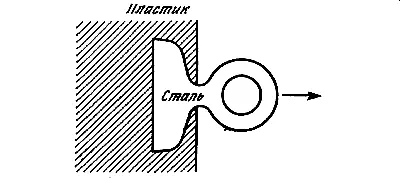

Рис. 44. Правильная конструкция заделки (достаточно прочное соединение).

Эффективность подобных соединений целиком зависит от качества сцепления между металлом и пластмассой, и поэтому металлические включения должны быть заделаны на совесть и проверены. При их проектировании следует не забывать, что во всех подобных случаях сцепление между металлом и неметаллом полностью нарушается, когда металл достигает предела текучести и перестает вести себя упругим образом [43] Это справедливо и для сцепления между металлом и краской или эмалью, включая глазурь, то есть стекло. В те времена, когда не было еще современных экстензометров, инженеры судили о пределе текучести горячекатаной стали по величине нагрузки, при которой черная окисная пленка начинает отставать от поверхности металла. . Поскольку напряжения, возникающие в рассматриваемых случаях в металле, много выше, чем можно было бы думать, узел крепления необходимо изготовлять из высокопрочной стали, подвергнутой тщательной термической обработке. Причем хвостовик стального вкладыша должен заостряться подобно долоту.

Заклепочные соединения в стальных конструкциях в общем вышли из моды главным образом из-за своей высокой стоимости, а также потому, что они тяжелее сварных соединений. Это достойно сожаления, поскольку у заклепочных соединений есть некоторые преимущества [44] В целом преимуществ не так и много, именно поэтому сварка вытесняет клепку. - Прим. ред. . Заклепочные соединения надежны, и их легко контролировать, а в больших конструкциях они способны до некоторой степени останавливать рост трещин. Распространение в конструкции действительно большой и опасной трещины очень часто (хотя и не всегда) может быть остановлено или замедлено областью заклепочного соединения, которая выделяется по своим свойствам из окружающего материала.

Даже более важным является то, что заклепки допускают небольшие взаимные смещения соединяемых элементов. За счет этого может происходить перераспределение нагрузки, позволяющее избежать последствий концентрации напряжений - бича всех видов соединений. Этот процесс навеки запечатлен в киплинговской "Душе корабля". То, как Киплинг за много лет до Инглиса и Гриффитса смог почувствовать суть проблем концентрации напряжений и распространения трещин в конструкциях, воистину замечательно, и прочесть некоторые его рассказы о конструкциях было бы полезно студентам-механикам.

Каждая отдельная заклепка может чуть-чуть смещаться, ослабляя тем самым наихудшие последствия концентрации напряжений. Иногда целесообразно использовать соединение с несколькими заклепками, поставленными в ряд одна за другой, так как концевые заклепки могут испытать смещения, достаточные для того, чтобы после этого часть нагрузки могли принять на себя заклепки, стоящие посредине. После того как свежее заклепочное соединение двух стальных или железных пластин подверглось нагружению, которое в итоге привело к удовлетворительному распределению напряжений, положительную роль может сыграть ржавчина. Постепенно образующиеся продукты коррозии, оксиды и гидроксиды железа, расширяясь, как бы замыкают соединение и исключают проскальзывание соединяемых элементов относительно друг друга при разгрузке. Далее, ржавчина, подобно клею, частично передает сдвиговые усилия между пластинками, и поэтому со временем прочность заклепочного соединения внахлестку, как правило, повышается.

Отверстия под заклепки в больших стальных конструкциях, таких, как корабли и котлы, обычно пробивают. Хотя это быстрый и дешевый способ, он не вполне удовлетворителен, поскольку металл на краях отверстия становится хрупким и часто содержит небольшие трещины. А это уже плохо, так как в областях около отверстий заведомо будет возникать концентрация напряжении. Поэтому лучше пробивать отверстия меньшего размера, а затем их рассверливать. Хотя это увеличивает стоимость изделий, но в то же время прибавляет соединению прочность и надежность.
