Потратив немало времени на разработку парусного оснащения надувных спасательных лодок, которыми снабжались бомбардировщики [79] Для тех летчиков, кому не повезло и кому пришлось иметь дело с этими устройствами, я должен заметить, что теперь я подошел бы к этой работе совершенно по-другому. , я могу посочувствовать древним египтянам, занимавшимся этим делом.

Надувной корпус резиновой лодки почти так же гибок и податлив, как и корпус египетского тростникового судна. Трудно ожидать, что к предмету вроде мокрого мяча или хлипкой вязанки тростника удастся прикрепить туго натянутые канаты. При этих обстоятельствах сама идея стоячего такелажа становится довольно смехотворной. Поэтому египтяне весьма разумно помещали поверх корпуса своей каракатицы нечто вроде треугольника, или фермы А-образной формы (см. рис. 98). Эта конструкция прекрасно работала на Ниле; я завидовал древним египтянам, нашедшим решение проблемы, но, к несчастью, оно не годилось для спасательных лодок. Египтянам не нужно было делать складной оснастки, упаковывать ее в небольшой ящик, который необходимо было еще втиснуть в самолет, и без того набитый сверх всякой меры.

Греческие и римские торговые суда имели уже достаточно прочные и жесткие корпуса, которые могли выдержать создаваемую стоячим такелажем нагрузку. Мачты у них располагались посередине корабля и поддерживались обычными вантами и штагами. Однако даже большие римские корабли редко несли больше одной мачты, на которой кренилась одна длинная рея с большим квадратным парусом. И так продолжалось вплоть до бурного расцвета мореплавания в эпоху Возрождения. Именно тогда стала усложняться оснастка больших кораблей, увеличилось число мачт и парусов. Примерно в это время одиночная мачта была заменена тремя мачтами, называемыми фок-, грот- и бизань-мачтами. Затем мачты стали подрастать в вышину и в дополнение к нижнему квадратному, курсовому, парусу над ним располагались квадратный марсель, затем брамсель и наконец бом-брамсель. (Еще более высокие "небесный" и "лунный" паруса появились много позднее, в разгар эры клиперов.)

Традиционно каждый парус - курсовой, марсель, брамсель и бом-брамсель - крепится на отдельной секции мачты. Над нижней частью мачты идет стеньга, затем брам-стеньга и т. д. Каждая секция мачты делается из отдельного бревна и удерживается в нужном положении сложной и хитроумной системой вант и растяжек. Система устроена таким образом, что при необходимости все верхние части мачты и реи могут быть разобраны и спущены на палубу. Так как самые большие брусья весят по нескольку тонн, требуется не только мастерство, но и немалое присутствие духа, чтобы опускать и поднимать такие громоздкие предметы на качающемся корабле. Большой корабль имел команду примерно из 800 человек, большинство из них могло бы посрамить как верхолазов, так и тренированных атлетов.

Парусные учения британского флота на Средиземном море в 40-х годах прошлого века стали легендой. Адмирал, закончив завтрак, мог подать сигнал: "Всем кораблям сменить стеньги. О затраченном времени и числе несчастных случаев доложить". Очень возможно, что так оно и было. Известно, что парусное снаряжение таких линкоров британского военно-морского флота, как "Марлборо", за считанные минуты могло быть снято вплоть до нижних мачт силами самого экипажа и столь же быстро поставлено снова. Такие учения не были пустой тратой сил. Корабли обычно были снабжены достаточным запасом брусьев, и безопасность в случае аварии или повреждения в бою, как правило, зависела от того, как быстро могут быть заменены поврежденные мачты. С некоторым числом несчастных случаев на учениях и маневрах в мирное время приходилось мириться, так же как мы миримся о несчастными случаями при занятиях верховой ездой и альпинизмом.

Строительная механика, на которой все это зиждилось, в своем роде была совершенной. Она заслуживает внимания и уважения современных инженеров, склонных задирать нос перед предками. Сложность оснастки последних парусных кораблей вы оцените, посмотрев на "Викторию" (рис. 99) или "Катти Сарк". Общая высота грот-мачты "Виктории" была, например, около 67 м. Длина ее главной реи составляла 30 м, но при необходимости ее можно было увеличить до 59 м с помощью выдвижных рей. Весь этот огромный механизм работал, и работал безотказно, годами, в тяжелых условиях бурного моря и ветра, будучи куда как надежнее большинства современных машин.

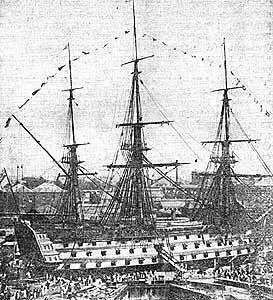

Рис. 99. Военный корабль "Виктория". Его мачты представляют собой прекрасный пример консольной балочной конструкции очень больших размеров.

Среди всего обилия самых разных типов ферм мачты больших парусных кораблей - одна из самых прекрасных и совершенных конструкций, когда-либо созданных человеком. Ценой значительных усложнений удалось довести вес всей устремленной вверх конструкции до безопасных значений. Но когда около 1870 г. на парусных военных судах были введены тяжелые орудия, устанавливаемые во вращающихся башнях, то оказалось, что сеть вант и других канатов чересчур ограничивает сектор стрельбы. Поэтому некоторые броненосцы, например знаменитый "Кэптэн", имели мачты в форме треноги, что позволяло несколько увеличить сектор обстрела. Если хотите, это было возвратом к египетскому методу сооружения мачт. Однако чрезмерный вес этих конструкций плохо влиял на и без того недостаточную остойчивость таких кораблей. Высокие тяжелые мачты, несомненно, сыграли свою роль, когда штормовой ночью в Бискайском заливе перевернулся шедший под парусами "Кэптэн". Погибло почти пятьсот человек экипажа.

Длинная, в виде сплошного куска материала балка (деревянный брус, стальной стержень, труба) в функциональном отношении ничем не отличается от фермы, которая может быть деревянным перекрытием, морской конструкцией из брусьев и канатов или современной решетчатой конструкцией из металла - мостом или опорой линии электропередач. Как мы увидим в дальнейшем, и в живой природе также имеются конструктивные элементы и типа ферм, и типа балок. Тот факт, что мосты, перекрытия крыш и спина лошади или таксы обычно более или менее горизонтальны, а корабельные мачты, опоры линий электропередач, телеграфные столбы и шеи страусов обычно более или менее вертикальны, существенного значения на самом деле не имеет. Основное назначение всех этих конструкций одно и то же - выдерживать нагрузку, направленную под прямым углом к направлению самой балки; продольных нагрузок на опоры балки при этом не возникает.
