Одной из первых появилась ферма Больмана (рис. 104), она получила в Америке широкое распространение благодаря скорее политическим, чем техническим талантам ее создателя. Больману каким-то образом удалось убедить американское правительство в том, что его конструкция фермы "единственно надежная" и одно время ее там внедряли даже принудительно. Последнее, возможно, не столь курьезно, как могло бы показаться непосвященному: профессиональные инженеры уже давно исходят из убеждения, что техническое невежество американских конгрессменов не имеет границ [84] Так, в 1912 г., во время правительственного расследования обстоятельств гибели океанского лайнера "Титаник" был зафиксирован следующий примечательный диалог: Сенатор X: Вы говорили нам, что корабль был снабжен водонепроницаемыми стенками. Свидетель-эксперт: Да. Сенатор X: Тогда объясните нам, как получилось, что пассажиры не смогли спрятаться в этих отсеках, когда корабль начал тонуть? .

На рис. 104 показана упрощенная ферма Больмана с тремя секциями. На самом деле это было весьма сложное сооружение с гораздо большим числом секций. Кроме того, работающие на растяжение части конструкции были без какой-либо нужды непомерно удлинены.

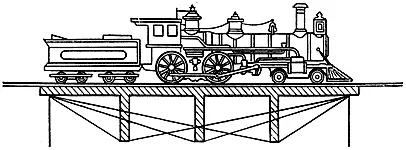

Рис. 104. Ферма Больмана.

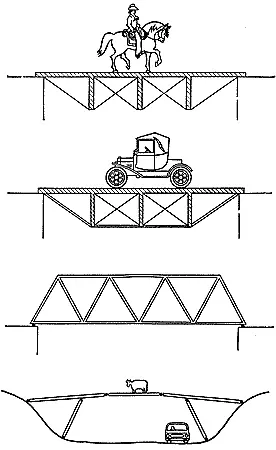

Ферма Финка (рис. 105), используемая в тех же целях, состояла из более коротких деталей и на практике оказалась гораздо лучше. Если в нижней части фермы Финка проложить сплошную балку, она станет фермой Пратта или Хова (рис. 106). Точно такую же конструкцию обычно используют и в традиционном биплане. Ферма Пратта-Хова одинаково хорошо работает при воздействии нагрузки и сверху, снизу, то есть, можно сказать, она одинаково хорошо ведет себя и с точки зрения выгибания, и с точки зрения провисания. Далее, если использовать детали, которые могут работать как на сжатие, так и на растяжение, то можно упростить конструкцию такой фермы, получив в результате ферму Уоррена (рис. 107). Именно эта ферма особенно часто используется в конструкциях, сделанных из обычного стального проката.

Рис. 105. Ферма Финка.

Рис. 106. Ферма Пратта - Хова.

Рис. 107. Ферма Уоррена.

Рис. 108. Консольный мост с центральной секцией в виде шарнирно опертой балки.

До сих пор мы говорили о мостах как о шарнирно опертых балках, каковыми большинство из них, конечно, и является. Однако в ряде случаев в конструкциях мостов работают и консоли. Во времена деревянных конструкций они были не очень популярны, но теперь стальные и железобетонные мосты такого типа получили широкое распространение. Особенно часто железобетонные консольные мосты используются над автострадами. Обычно они имеют центральную секцию, выполненную в виде балки, по концам шарнирно опертой на две консоли (рис. 108). Такая конструкция менее чувствительна к взаимному смещению элементов. Есть мосты, в которых выступающие с двух сторон консоли встречаются посередине.

Во времена приверженности к очень длинным железнодорожным мостам было модным строить их в виде огромных стальных консолей. Наиболее известный мост такого типа -это железнодорожный мост через Форт [85] Говорят, что мост через Форт является единственным большим мостом в мире, по которому поездам разрешено проходить на полной скорости. , который был закончен в 1890 г. Это был первый большой мост, построенный из мартеновской стали, вес его составлял 51 тыс. т.

Автомобильные мосты требуют меньшей жесткости, чем железнодорожные, поэтому большинство современных мостов - подвесные. Автомобильный мост через Форт, который имеет такую же длину, как и расположенный рядом железнодорожный, построен в 1965 г. На его сооружение пошло только 22 тыс. т. стали.

Теперь нам ясно, что фермы и балки играют чрезвычайно важную роль в нашей жизни и несут на себе немалую долю мирских тяжестей. Но пока мы не совсем хорошо представляем себе, как они с этим справляются, как распределены в них напряжения и деформации и что же на самом деле определяет их несущую способность. Мы уже говорили, что решетчатая ферма и сплошная балка с точки зрения назначения почти всегда взаимозаменяемы. Естественно предположить, что и распределение напряжений у них должно быть весьма схожим. Но на примере решетчатой фермы легче понять, что происходит в балке под действием нагрузки.

Консоль же проще рассматривать, чем шарнирно опертую балку, хотя, как мы видели (см. рис. 102), оба эти случая тесно связаны.

Поэтому рассмотрим ферму в виде консоли, один конец которой заделан в стену, а к другому, свободному, концу приложена какая-то сила W . Давайте начнем с некоего "зародыша" фермы, который представляет собой треугольную конфигурацию, показанную на рис. 109. В этом случае груз W удерживается от падения направленной вверх компонентой силы натяжения наклонного элемента 1 . Сила сжатия в горизонтальном элементе 2 может действовать только горизонтально, поэтому она не вносит непосредственного вклада в удерживание груза. Однако работают и те элементы, которые нагружены горизонтально направленными силами, и элемент 2 играет хотя и косвенную, но чрезвычайно важную роль. в работе всей конструкции, противодействуя, "складыванию" фермы, то есть делая консоль консолью.

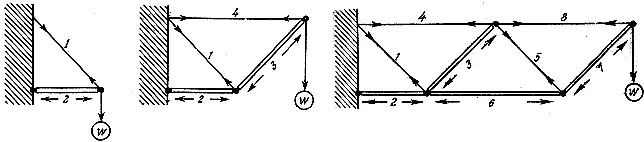

Рис. 109 - 111.

Теперь добавим еще одну секцию фермы, как показано на рис. 110. Ясно, что теперь груз поддерживается совместным действием направленных вверх компонент сил растяжения в элементе 1 и сжатия в элементе 3 . Элемент 4 , конечно, растянут, но, подобно элементу 2 (который по-прежнему сжат), он не вносит непосредственного вклада в поддержание груза, хотя без него ферма не будет работать.

Если мы построим ферму из нескольких секций (рис. 111), общая ситуация практически не изменится: диагональные элементы 1 и 5 растянуты, а 3 и 7 сжаты. Опять же именно диагональные элементы непосредственно удерживают нагрузку. Взятые вместе, они сопротивляются тому, что называют сдвигом. О сдвиге мы должны будем говорить подробнее в следующей главе. Между тем можно заметить, что силы, действующие в упомянутых диагональных элементах, равны между собой. Это остается верным независимо от длины консоли и числа составляющих ее секций.
