Чаще всего грунты испытывают так. Берут ведро без дна, роют по его форме яму, кладут туда деревянную или стальную подкладку и ставят на нее ведро дном, засыпают пространство между ведром и стенками ямы грунтом и тщательно уплотняют. В ведро насыпают грунт слоями по 10 — 12 см, причем каждый слой трамбуют до тех пор, пока трамбовка не станет отскакивать. Наполнив таким образом ведро грунтом, выбирают вокруг него землю, поднимают ведро вместе с подкладкой и опрокидывают на ровную доску. Конус предохраняют от дождя, ветра, солнца в течение 8 — 12 суток. За это время конус не должен коробиться, давать трещин. Если через две недели конус, падая с метровой высоты, не разобьется и выдержит давление на сжатие не менее 15 кг/см2, то это свидетельствует о высоком качестве грунта.

Образование трещин говорит о том, что грунт жирный.

Особое внимание при возведении землебитных стен следует уделять фундаментам и цоколям (рис. 112). Фундамент из бута, бутобетона, цементогрунта следует выводить на 200 мм выше уровня земли, выровнять его верх цементным раствором, устроить гидроизоляцию из двух-трех слоев толя (лучше на мастике), а кромки толя напустить на стены с обеих сторон на 30 — 50 мм.

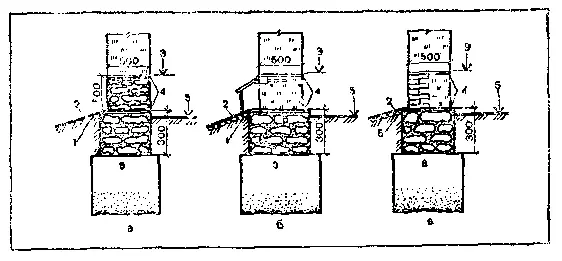

Рис. 112. Фундаменты и цоколи:

а — каменный цоколь; б — деревянный цоколь; в — облицовка цоколя; 1 — глина; 2 — отмастка с уклоном 1/10 — 1/20 ее ширины; 3 — уровень пола; 4 — гидроизоляция; 5 — уровень земли: 6 — ширина песчаного основания по расчету

После этого возводят цоколь из бута, бутобетона или кирпича высотой 500 мм и шириной, равной толщине стены. Устраивать выступы не следует. Верх цоколя выравнивают цементным раствором, укладывают гидроизоляцию из двух или трех слоев толя (лучше на мастике). После этого начинают возводить стены.

При возведении стен соблюдают такие требования. Длина наружных продольных землебитных стен зависит от их толщины. При толщине 640 мм длина их не должна превышать 10 м, при толщине 510 мм — 8 м; ширина простенков — не менее 0,8 м. Окопные и дверные проемы располагают от углов не ближе 1,5 м.

При укладке грунтомассы стены армируют обычно лесенками (небольшие жерди, бруски), укладывая их примерно через каждые 250 — 300 мм по высоте. Внизу и вверху оконных проемов, а также по стене перед укладкой мауэрлатов подкладывают рубероид или толь. Концы деревянных перемычек закладывают в стены или простенки на глубину 250 — 500 мм, изолируя толем или рубероидом. Штукатурка с наружной стороны должна нависать над цоколем. В боковые стороны оконных и дверных проемов вставляют деревянные пробки, обернутые толем, для крепления к ним коробок. Разрез землебитной стены дан на рисунке 113.

При армировании лесенками из брусков или ошкуренных жердей толщиной от 30 до 60 мм продольные бруски располагают по ширине стен (лучше их стыковать вразбежку), а поперечные — через 300 — 1000 мм. Продольные бруски скрепляют между собой планками на гвоздях или проволокой, а поперечные — гвоздями.

Сначала в стену укладывают продольные бруски, временно скрепляют их, засыпают между ними грунт, утрамбовывают на уровне с брусками, а затем прибивают поперечные бруски, сняв временные. Такая последовательность необходима потому, что подбить грунт под ранее прибитые поперечные бруски практически невозможно.

Стены можно армировать также проволокой, натянутой на вбитые нагели, соломой и т. д. Способы армирования землебитных стен приведены на рисунке 114.

Уплотняют грунт стен трамбовками разной формы, размера и массы; узкие деревянные трамбовки рекомендуется оковать сталью (рис. 115).

Слой грунтомассы толщиной 80 — 120 мм укладывают в прочную опалубку из 4 — 5-сантиметровых досок и трамбуют так, чтобы он уменьшился в объеме примерно в 2 раза и трамбовка отскакивала от него. Трамбовать надо сначала около опалубки, постепенно переходя к середине стены.

Укладывать и трамбовать массу лучше всего по всему периметру стен. Если нельзя добиться, чтобы слои массы были одинаковой толщины, то стены выкладывают отдельными участками в несколько слоев. Ряды в углах стен следует перевязать с соответствующей армировкой. Для утепления углов внутри помещений рекомендуется делать фаски (утолщения), ширина которых равняется толщине стены (рис. 116).

Чтобы обеспечить прочное сцепление слоев друг с другом, поверхность ранее утрамбованного слоя царапают специально изготовленной гвоздевой щеткой. Еще более надежное сцепление обеспечивается, если верх ранее уложенного слоя разрыхлить и полить тонким слоем известкового раствора.

Оконные и дверные проемы в землебитных стенах делают без четвертей, укладывая в каждую боковую сторону по три-четыре деревянные пробки размером с кирпич, к которым впоследствии крепят коробки. Древесина пробок должна быть сухой, просмоленной битумом или обернута толем. Во время набивки стен в проемы устанавливают временные коробки с распорками и подкосами, над которыми предусматривается свободный запас в V25 высоты оконного или дверного проема (на осадку стен).

Между боковыми сторонами коробок и проемов также должен быть запас шириной в 1 см с каждой стороны, необходимый для оконопачивания. По низу оконных и дверных проемов кладут один или два слоя толя (рубероида), причем так, чтобы концы изоляционного материала заходили под простенки не менее чем на 15 см.

Рис. 113. Разрез землебитной стены:

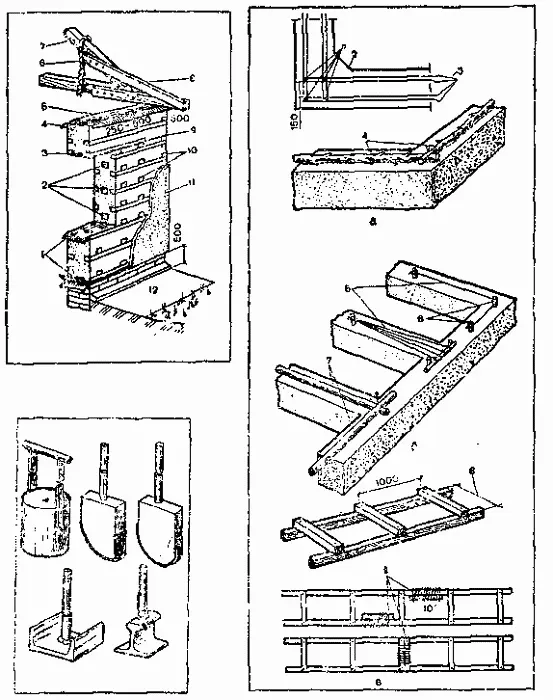

1, 9 — толь; 2 — пробки; 3 — перемычка; 4 — толь под мауэрлатом; 5 — мауэрлат; 6 — веревка; 7 — стропила; 8 — кобылки; 10 — лесенки; 11 — штукатурка; 12 — отмостка

Рис. 114. Способы армирования землебитных стен:

а — укладка связей каркаса из проволоки или сучьев; б — укладка связей в углах и примыкающих стенах; в — укладка каркаса в виде лесенки; 1, 6 — нагели; 2 — фаска; 3, 5 — проволока; 4 — сучья; 7 — жерди; 8 — толщина стены; 9 — крепление проволокой; 10 — планка

Рис. 115. Трамбовки

Перемычки укладывают над оконными или дверными проемами из досок (брусков) или пластин толщиной 10 — 12 см. Среднюю доску или пластину кладут для связи по всей длине стены, концы остальных связей и перемычек закладывают на простенки для окон на глубину не менее 25 см, а над воротами — 50 см.

Толщина перемычек расчетная. При частом расположении оконных проемов для большей устойчивости стен перемычки укладывают по всему периметру здания, полностью обертывают их изоляционными материалами или покрывают битумом.
