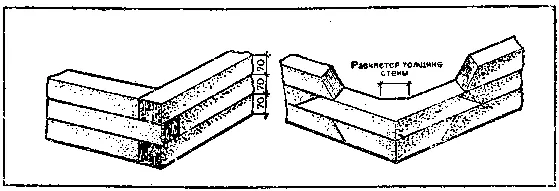

Рис. 116. Перевязка рядов в углах стен

Под балки перекрытия делают разгрузочную подбалочную связь или по всему периметру стены кладут пластины шириной не менее 16 см и толщиной 10 см. Отдельные части скрепляют врубками (скобами), покрывают битумной мастикой или обертывают толем (рубероидом); иногда балки укладывают на мауэрлат.

Гнезда делают, устанавливая на подкладку так называемые закладные клинья, обернутые толем. После набивки грунта клинья вынимают, а толь удаляют. В оставленные сквозные отверстия вставляют просмоленные или обернутые толем концы балок. Заделывают их наглухо, утепляя гнезда мхом или паклей. Торцы не смолят, а закрывают дощатыми щитами. Вместо гнезд можно устанавливать промасленные дощатые ящики на 4 — 6 см больше ширины, высоты и длины концов балок. В этом случае балки кладут на подкладки, надевают на концы балок ящики и продолжают дальнейшее возведение стен.

Концы балок должны заходить в стену не менее чем на 25 см, а лучше — на 3/4 толщины стены. Для прочности балки скрепляют с подкладками нагелями или врубают сковороднем («ласточкиным хвостом»).

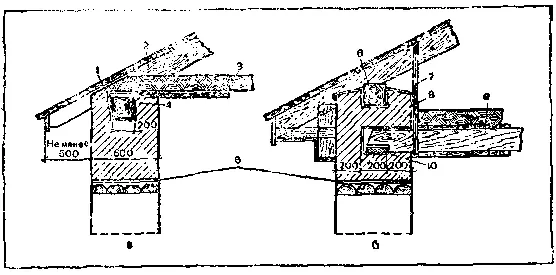

Рис. 117. Конструкция верха стен:

а — укладка балок на мауэрлат; 6 — укладка потолочной балки на подкладку; 1, 7 — толь| 2 — стропила; 3, 9 — балки; 4, 6 — мауэрлат; 5 — толь по дощатой перемычке; в — скрутка; 10 — подкладка

Стропила делают безраспорными, тогда они передают на мауэрлат, а он на стены только вертикальную нагрузку. Для изготовления мауэрлата лучше применять сухие окантованные бревна или толстые пластины. Покрытые битумом или обернутые изоляционными материалами бревна кладут на хорошо выровненное основание стен. Отдельные части соединяют врубками, которые не должны находиться над проемами.

Конструкция верха стен показана на рисунке 117. Чтобы предохранить стены от размывания, верх их накрывают толем или рубероидом.

Оконные и дверные коробки устанавливают только после осадки стен (через четыре-пять месяцев). Предварительно их смолят или закрывают толем. Подоконники должны иметь свес в ту или другую сторону не менее чем на 50 мм. Снаружи можно устроить слив.

Если делают фронтоны, то они могут быть монолитными или из землебитного кирпича; толщина их — не более 400 мм. Штукатурят стены не ранее чем через год после их возведения.

Стены из землебитных блоков. Такие блоки готовят в специальных формах самого различного размера. Управление Булаевстрой Северо-Казахстанской области возводит постройки из грунтоблоков, в состав которых входят: глина — 67%, песок — 25, цемент — 8% по объему.

Измельченную глину просеивают на сите с ячейками 3X3 или 5X5 мм. Отмеренные части глины и песка перемешивают, цемент разбавляют водой, поливают им смесь глины и песка до получения густой массы, которую тщательно перемешивают. Смазанные цементным молоком формы заполняют массой, хорошо уплотняют ее и снимают формы. Через два-три дня блоки твердеют; после полного схватывания прочность их достигает 45 кг/см2.

Таблица 19

Расход различных материалов на 1 м2 стены в зависимости от ее толщины

Продолжение

Продолжение
