Толщина балок для междуэтажных и чердачных перекрытий должна равняться не менее 1/24 ее длины. Например, устанавливают балку длиной 6 м (600 см). Значит, толщина ее должна быть: 600:24 = 25 см. Если необходимо вытесать прямоугольный брус с соотношением сторон 7:5, берут бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением, равны м брусу. Такие доски обычно сбивают гвоздями, располагая их в шахматном порядке через 20 см.

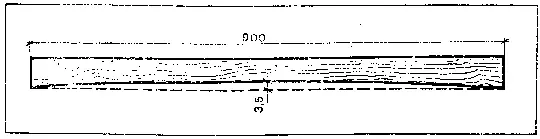

Рис. 128. Строительный подъем балки (размеры в см)

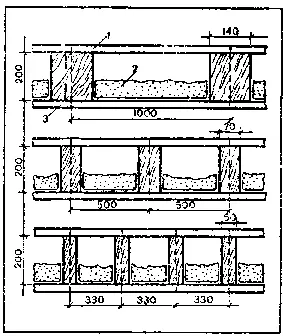

Рис. 129. Расположение брусчатых и дощатых балок: 1 — чистый пол; 2 — засыпка по толю или смазке; 3 — подшивка

При более частой укладке вместо бревен (брусьев) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для перекрытия пролета длиной 5 м с нагрузкой в 1259 кг необходимы две балки прямоугольного сечения 200Х Х140 мм, уложенные через 1000 мм. Однако их можно заменить тремя досками сечением 200X70 мм, расположив их через 500 мм, или же четырьмя досками сечением 200X50 мм, уложенными через 330 мм (рис. 129). Дело в том, что доска сечением 200X70 мм выдерживает груз 650 кг, сечением 200X50 мм — 420 кг. В сумме они выдержат предполагаемую нагрузку.

Для подбора сечения круглых или прямоугольных балок под нагрузку 400 кг на 1 м2 перекрытия можно использовать данные таблицы 20.

Концы балок в стены заделывают в такой последовательности. Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заводят в специально оставленные в них гнезда. В стенах из самана, землебита и т. д. балки кладут на обвязку.

Из-за конденсирования теплого воздуха, проникающего из дома, с холодным, находящимся в гнездах, концы балок нередко загнивают. Этого можно избежать, если между стенами и концами балок оставить пространство с хорошей вентиляцией. Поэтому гнезда, оставляемые, например, в кирпичных стенах, для укладки балок делают несколько больших размеров, чем концы балок. Нижняя часть гнезда должна быть как можно более ровной, поэтому перед укладкой балок ее нужно выровнять бетоном и уложить два-три слоя рубероида (толя). Глубина гнезд в каменных зданиях обычно составляет 250 мм, а концы балок кладут на длину не менее 150 мм.

При подготовке концов балок их отесывают, покрывают на 750 мм противогнилостным антисептиком, просушивают, просмаливают на 200 мм и в пределах осмолки обертывают двумя слоями толя. Торцы балок должны быть незасмоленными и не закрытыми толем.

Таблица 20

Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

Рассмотрим один из вариантов заделки балок. Концы их опиливают (отесывают) под углом 60°, антисептируют, просмаливают, обертывают толем и укладывают так, чтобы они не доходили до задней стенки гнезда на 30 — 50 мм. После укладки балки ее боковые и верхнюю стороны заделывают раствором с щебенкой (рис. 130), торцы не смолят.

Если толщина каменных стен 2 1/2 кирпича (640 мм) или больше, концы балок можно не замазывать раствором. В этом случае их заделывают так. Поскольку балка своими концами опирается на стены только на 150 мм, то между ее торцом и задней стенкой гнезда глубиной 250 мм остается пространство в 100 мм. Этого вполне достаточно для воздушной прослойки и укладки теплоизоляционного материала. Низ гнезда выравнивают бетоном, покрывают битумом, кладут на него два слоя толя, верх и боковые стенки гнезда закрывают слоем толя, а заднюю — слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25 мм. Конец балки укладывают так, чтобы между ним и антисептированной доской был зазор в 40 мм (рис. 131).

В стены толщиной в два кирпича (510 мм) концы балок заделывают так. Заднюю стенку гнезда закрывают двумя слоями в стену толщиной в два кирпича: 1 — толь; 2 — лага; 3 — пол; 4 — доски толщиной 25 мм; 5 — войлок в два слоя просмоленного войлока, делают ящик из трех стенок, просмаливают его и вставляют в гнездо, прижав им просмоленный войлок (рис. 132).

Рис. 130. Заделка концов деревянных балок раствором с щебенкой:

1 — раствор; 2 - балка; 3 — толь в два слоя; 4 — войлок

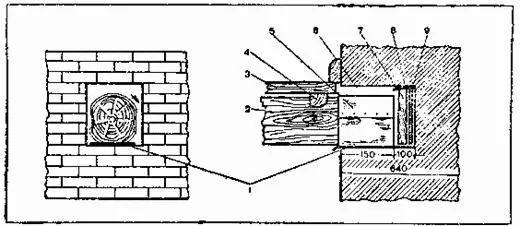

Рис. 131. Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 2 1/2 кирпича:

1 — толь в один-два слоя; 2 — балка; 3 — пол; 4 — лага; 5 — конец балки; 6 — зазор 4 см; 7 — доска толщиной 2,5 см; 8 — толь; 9 — войлок в один слой

Рис. 132. Заделка концов деревянных балок междуэтажных перекрытий

Рис. 133. Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в два кирпича: 1 — толь; 2 — засыпка; 3 — доска толщиной 25 мм; 4 — войлок в 3 слоя

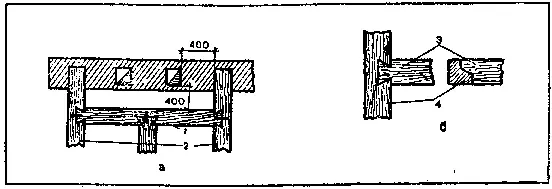

Рис. 134. Устройство ригеля около труб:

а — общий вид стены и ригеля; б — способы крепления ригеля в балку; 1 — ригель; 2 — балки; 3 — ригели; 4 — балки
