Обрешетка стропил необходима для настила кровли. В зависимости от вида кровли обрешетку выполняют из досок, теса, брусков-жердей, укладываемых вплотную или вразрядку (рис. 157).

При сплошной обрешетке доски (тес) обычно укладывают на стропила горизонтально коньку. Однако лучше, если сначала на стропила горизонтально коньку уложить через 500 — 1000 мм бруски (доски), а на них настелить доски или тес вдоль спуска, от конька к свесу.

Рис. 156. Деревяшше карнизы:

а — карниз по затяжке; б — карниз из стропильных ног; в — карниз по прибитым «кобылкам» и пробоинам; 1 — карниз; 2 — открытый конец стропильной ноги; 3 — брусок или доска для закрытия щели; 4 — обшивка свеса карниза; 5 — прибоина; 6 — «кобылка»

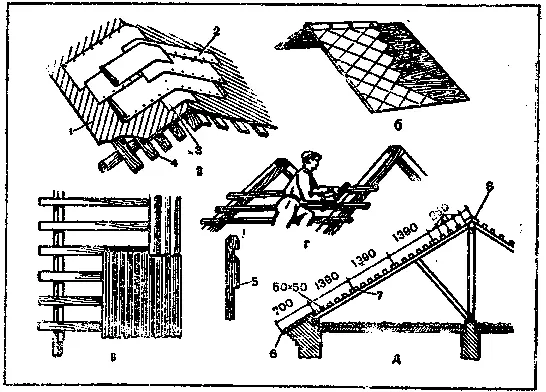

Рис. 157. Устройство обрешетки:

а — под рубероидную или толевую кровлю; б — под асбестоцементные плитки; в — укладка обрешетки но шаблону под черепицу; г — под волнистые асбестоцементные листы; д — под стальную кровлю; 1 — защитный настил; 2 — рубероид; 3 — кровельная сталь; 4 — эбт!мй настил; 5 — шаблон; 6 — кровельный свес; 7 — доска под стыкование картин 200 мм; 8 — коньковые доски шириной по 200 мм

Поскольку доски коробятся, образуя с одной стороны выпуклость (горб), а с другой — вогнутость (лоток), обрешетку следует настилать так, чтобы лотки были вверху. В этом случае протекшая через кровлю вода попадет на лоток и скатится вниз. Если же доски будут прибиты выпуклостью вверх, то вода при поврежденной кровле обязательно попадет на чердак.

Доски, бруски для обрешетки применяют не ниже второго сорта, желательно обрезные, без сучков, шириной не более 140 мм. У необрезных досок тонкие кромки стесывают, более широкие доски коробятся и приводят к повреждению кровли, иногда даже к растрескиванию асбестоцементных плиток. Сучковатые доски могут сломаться при нагрузке между стропилами. Сырую древесину гвозди держат слабее, так как она со временем рассыхается. От сырой древесины рулонная и особенно стальная кровля быстрее изнашивается. Лучше всего материал хранить под навесом и после устройства обрешетки тут же приступать к кровельным работам.

Обрешетку под рулонные материалы выполняют в такой последовательности (рис. 157,а). Если рулонный ковер наклеивают на деревянный настил, последний может быть или сплошным (лучше из шпунтованных досок), или двойным. При двойном настиле первый слой досок кладут вразрядку, затем на него вплотную друг к другу набивают антисептированные рейки шириной от 50 до 70 мм, толщиной от 20 до 25 мм, укладывая их под углом 45° к рабочему настилу.

Настил должен удовлетворять следующим требованиям;

не прогибаться под тяжестью человека;

не иметь бугров, провесов и торчащих гвоздей;

не иметь щелей (щели шире 6 мм следует перекрывать полосками из кровельной стали);

ширина досок настила составляет от 100 до 150 мм, а толщина — 25 мм (чтобы более широкие доски не коробились, их необходимо расколоть по длине);

доски настила должны быть сухими;

стыки досок должны быть на стропилах и располагаться в шахматном порядке.

Гвозди следует забивать ближе к кромкам досок, немного утапливая их шляпки в древесину. К торцам свесов прибивают лобовые доски, кромки которых должны быть закруглены дли плавного перегиба рулонных материалов. Вершину конька обивают по всей длине полоской из кровельной стали шириной 300 мм.

Цементное (бетонное) основание под кровлю должно быть сухим, без выбоин и бугров, очищенным от пыли и грязи, иметь скаты, на которых бы не задерживалась вода. Все места перегибов закругляют, чтобы для рулонного ковра создался плавный переход.

В стенах, к которым примыкает кровля, должны быть устроены борозды («выдры») для заделки концов рулонного ковра. .

Обрешетку под асбестоцементные плитки (рис. 157,6) чаще всего делают сплошной из теса толщиной 25 мм и шириной до 120 мм (более широкие доски при короблении могут разорвать плитку), но можно оставлять зазоры между досками в 5 мм.

Обрешетку под черепицу (рис. 157, в) при однослойном покрытии стелют из обрезных брусков сечением 50X50 или 50X60 мм, при двухслойном или тяжелой штампованной черепицей — сечением 60X60 мм. Последний (карнизный) брусок должен быть выше рядовых на 25 — 35 мм. Его можно заменить толстой доской с прибитой к ней уравнительной рейкой. Укладывать бруски рекомендуется по шаблону.

Обрешетку под асбестоцементные волнистые листы (рис. 157, г) выполняют чаще всего из мерных брусков сечением 60X60 мм. Карнизный брусок берут высотой 66 мм. Однако для настилки следует применять так называемые четные бруски высотой 63 мм и нечетные высотой 60 мм. Обычно берут бруски одного сечения (60X60 мм), но под них при укладке четных брусков приходится подкладывать планки, толь, рубероид толщиной в 3 мм. Обычно эти бруски располагают в середине листа. Под каждый лист укладывают три бруска, но можно и четыре, если они тоньше указанных. Вообще обрешетку надо выполнять так, чтобы продольная нахлестка листов была плотной и листы прочно лежали на ней.

Обрешетку под стальную кровлю выполняют сплошной или разреженной. Разреженную обрешетку делают из брусков сечением 50X50 мм, досок — 50X120 — 140 мм, сплошную для экономии древесины из досок толщиной 30 — 40 мм. Обрешетка под кровлю должна быть ровной — без выступов и углублений. От правильности устройства обрешетки зависит и долговечность кровли, так как небольшой прогиб листов ослабляет плотность ее фальцев. Бруски располагают через 200 — 250 мм друг от друга. Через каждые 1390 мм прибивают доски такой же толщины, как бруски, шириной до 140 мм (более широкие доски могут коробиться), которые необходимы для стыковки на них лежачих фальцев картин. Верх крыши — конек сбивают из досок шириной 200 мм.

Выполненная обрешетка не должна быть зыбкой. Это связано с тем, что при хождении по кровле возможно нарушение плотности фальцев, что ведет к протечке воды на перекрытие, образованию гнили, а возможно, и грибка.

Любая кровля должна быть прежде всего прочной, легкой, долговечной, малосгораемой или вообще несгораемой. Кровлей могут служить как различные местные материалы — солома, черепица, щепа, доски, так и материалы промышленного изготовления — толь, рубероид, асбестоцементные плитки, сталь и др. Чем правильнее настилают кровлю, тем она долговечнее, и наоборот.
