Благодаря тому что Шехтман вел лабораторный журнал, сохранилась точная дата открытия – 8 апреля 1982 г. С помощью пучка электронов он изучал строение нового вещества, полученного им ранее в своей лаборатории. Это был быстро охлажденный сплав алюминия и марганца состава Al 6Mn. Ничего особо нового Шехтман не ожидал. Ситуация напоминала ту, в какой беспечный рыболов закинул удочку и не подозревает, что наживка привлекла необычное морское чудовище.

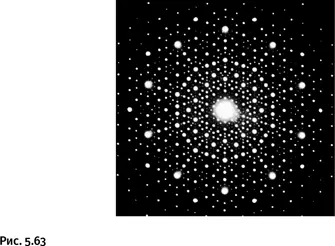

В процессе работы электронный пучок, проходя через образец, дает дифракционную картину. Происходящее рассеивание электронов внешне похоже на рентгеновскую дифрактограмму, которая фиксируется на экране в виде точек. Картина, которую увидел Шехтман, поразила его: десятьярких точек, расположенных вокруг центральной точки. По воспоминаниям Шехтмана, который был в тот момент в одиночестве, он произнес вслух фразу: «Этого просто не может быть!» Еще раз обратим ваше внимание, точек оказалось не три, не четыре, не шесть, а десять (рис. 5.63).

Казалось бы, какая разница – четыре, шесть или десять? Однако бывают ситуации, когда какое-то число выбивается из общей картины и ломает устоявшуюся схему. Чтобы представить, насколько сильным было изумление Шехтмана, отойдем от химии и обратимся к музыке. В 1959 г. джазовый композитор П. Дезмонд написал музыкальную композицию «Take Five» (приблизительный перевод «Дай пять»), которая была исполнена известным джазовым квартетом Дейва Брубека. Это стало небольшой сенсацией: дело в том, что произведение было написано в размере 5/4. Поясним, что известная нам музыка написана обычно в размерах 2/2 (марш), 3/4 (вальс) и 4/4 (например, «Гимн России «или «Yesterday»). Размер указывают в начале нотной строки, бывает, что в знаменателе дроби стоят цифры 8 или 16 (кратные четырем), но это существенно не меняет нашего восприятия музыки, и мы можем в такт мелодии прихлопывать или притопывать. А вот цифра 5 в числителе раньше не встречалась, и хлопать в такт этой мелодии необычайно трудно. Произведение «Take Five» нарушало привычные каноны, обычные музыканты не могли его исполнять, настолько оно казалось «противоестественным». Постепенно этим странным размером смогли овладеть многие, и оно вошло в программу обучения музыкантов. Теперь эта мелодия почти у всех на слуху, она звучит в десятках фильмов и мультфильмов, а также в качестве музыкальной заставки в некоторых теле- и радиопрограммах. Затем стали появляться произведения, написанные не только в размере 5/4, но и 7/4, 9/4 и т. п. (обычно это джазовые композиции).

Вернемся к открытию Шехтмана. Прежде он никогда не видел подобную картину и сразу понял, что она противоречит законам науки о кристаллах – кристаллографии. Озадаченный, Шехтман вышел в коридор, чтобы поделиться с кем-нибудь этим странным наблюдением. Коридор был пуст, и, вернувшись в лабораторию, он снова стал рассматривать своеобразный узор из светящихся точек.

С момента зарождением кристаллографии в 1912 г., когда впервые рентгеновы лучи были направлены на кристалл, и до 1982 г. (т. е. в течение 70 лет) было исследовано свыше четверти миллиона кристаллов. Эта область науки опирались на основной принцип: атомы в кристаллических телах – металлах, солях, минералах – расположены в строго периодическом порядке, который повторяется во всем объеме кристалла. Но из объемного тела, содержащего десятиугольник, невозможно создать периодический фрагмент, заполняющий неограниченное пространство, так же как невозможно плотно (без промежутков или нахлеста) укрыть поверхность десятиугольной плиткой.

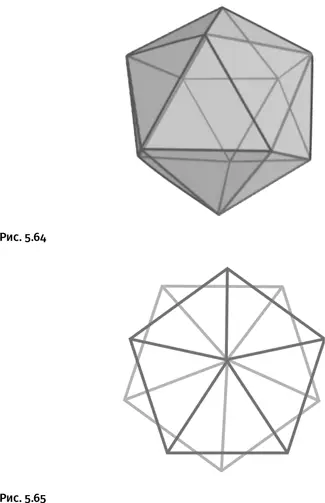

Десять точек, которые увидел Шехтман, – это только часть объемной картины. Проведя через некоторое время съемки образца под различными углами и дополнив это стандартной математической обработкой, он сумел определить, как расположены атомы в кристалле. Оказалось, что они разместились в вершинах икосаэдра – многогранника, собранного из 20 правильных треугольников. Рассматривая это тело со стороны одной из вершин, мы увидим два взаимопересекающихся пятиугольника, т. е. десятиугольник (рис. 5.64 и 5.65).

Шехтман знал, что невозможно заполнить пространство икосаэдрами так, чтобы они плотно примыкали друг к другу: обязательно возникнут пустоты, чего в кристаллических телах не бывает. Таким образом, удивление Шехтмана только усилилось.

Итак, он получил отчетливую дифракционную картину из ярких точек. Если бы материал был не кристаллическим, а аморфным, например стекло, то вместо четких точек на экране было бы размытое беловатое пятно. Набор фиксированных точек означает, что перед нами кристалл, следовательно, присутствует внутренний порядок. Но из икосаэдров невозможно построить периодически повторяющийся фрагмент, заполняющий пространство. Следовательно, возможно существование непериодических кристаллов – именно такой вывод сделал Шехтман. Некоторое время он никому не рассказывал о своем открытии, опасаясь иронических замечаний, поскольку это полностью противоречило основам кристаллографии, но в дальнейшем избежать насмешек и резкой критики все же не удалось.

Вернувшись на основное место работы, Шехтман стал рассказывать об открытии буквально всем, кто готов был его выслушать. Многие говорили, что это просто эффект «двойниковых» кристаллов, которые создают столь необычную картину, однако Шехтман, проведя серию экспериментов, полностью отверг такое объяснение. Непрерывная критика со стороны коллег вынуждала его вновь и вновь повторять опыты, и его понимание собственной правоты все более укреплялось.

Однажды руководитель отдела, где работал Шехтман, принес ему учебник по кристаллографии и сказал: «Прочтите, что здесь написано!» Шехтман ответил, что учит по этому учебнику студентов и отлично понимает, что результаты его экспериментов противоречат тому, что здесь сказано. В итоге руководитель попросил Шехтмана покинуть отдел, дабы избежать позора. В результате Шехтман перешел в другой отдел и стал продолжать исследования, однако никто из его окружения не занимался дифракцией электронов, и результаты его работы не вызывали у коллег никакого интереса.

Лишь в конце 1983 г. появился человек, проявивший интерес к открытию, – профессор Илан Блех с факультета материаловедения. Он подключился к работе и разработал пространственную модель, описывающую строение подобных кристаллов. Результаты они направили для публикации в один из научных журналов, статья была отвергнута редактором (о чем тот позже глубоко сожалел).
