Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

Знаменитый коррозионно-стойкий сплав томпак — это тоже латунь, но доля меди в нем больше, чем в любом другом сплаве этой группы — от 88 до 97%.

Еще одно важное свойство латуни: она, как правило, дешевле бронзы — другой важнейшей группы сплавов на основе меди.

Первоначально бронзой называли только сплавы меди с оловом. Но олово — дорогой металл, и, кроме того, сочетание Cu—Sn не позволяет получить всех свойств, которые хотелось бы придать сплавам на основе меди. Сейчас существуют бронзы вообще без олова — алюминиевые, кремнистые, марганцовистые и т. д.

Но бронза — это не обязательно памятники. Без бронзовых вкладышей, втулок, сальников, клапанов не обходится ни один химический аппарат. Применение бронз во всех областях машиностроения из года в год расширяется. Из бронзы делают также инструмент, которым работают во взрывоопасных цехах.

Современные бронзы многообразны по составу и свойствам. Обычные оловянистые бронзы содержат до 33% Sn. В так называемую художественную бронзу, тысячелетиями применяемую для скульптурного литья, входит около 5% олова, до 10% цинка и около 3% свинца. В «автомобильных» и «подшипниковых» бронзах олова больше — 10–12%.

Несколько слов о «безоловянных» бронзах.

Алюминиевые бронзы. 5–11% Al превращают мягкую медь в материал для изготовления пружин, а бронза АНЖ10–4-4 (10% Al, 4% Ni, 4% Fe) применяется для ответственных деталей авиационных двигателей и турбин.

Свинцовые бронзысодержат 27–33% Pb. Подшипники из такой бронзы работают на предельно больших скоростях.

Кремнистые бронзы(до 5% Si) служат заменителями оловянистых и отличаются относительной дешевизной.

А бериллиевые бронзы(до 2,3% Be) едва ли не самые прочные из всех цветных сплавов.

Семь металлов принято называть доисторическими. Золото, серебро, медь, железо, олово, свинец и ртуть были известны людям с древнейших времен. Роль меди в становлении человеческой культуры особенна. Каменный век сменился медным, медный — бронзовым. Не везде этот процесс происходил одновременно. Коренное население Америки переходило от каменного века к медному в XVI в. н.э., всего 400 лет назад! А в древнем Египте медный век наступил в IV тысячелетии до н.э.: 2 млн. 300 тыс. каменных глыб, из которых примерно 5000 лет назад была сложена 147-метровая пирамида Хеопса, добыты и обтесаны медным инструментом…

Подобно золоту и серебру, медь иногда образует самородки. Видимо, из них около 10 тыс. лет назад были изготовлены первые металлические орудия труда. Распространению меди способствовали такие ее свойства, как способность к холодной ковке и относительная простота выплавки из богатых руд.

Медный век длился около тысячи лет — вдвое меньше, чем бронзовый. Характерно, что в Греции культура меди зародилась позже, чем в Египте, а бронзовый век наступил раньше. Руда, из которой выплавляли медь египтяне, не содержала олова. Грекам в этом отношении повезло больше. Они добывали «оловянный камень» иногда там же, где и медную руду. Открытие бронзы произошло, по-видимому, случайно, однако большие твердость и плотность, а также относительная легкоплавкость (добавка 15% Sn снижает температуру плавления меди с 1083 до 960°С) позволили бронзе быстро вытеснить медь из многих производственных сфер.

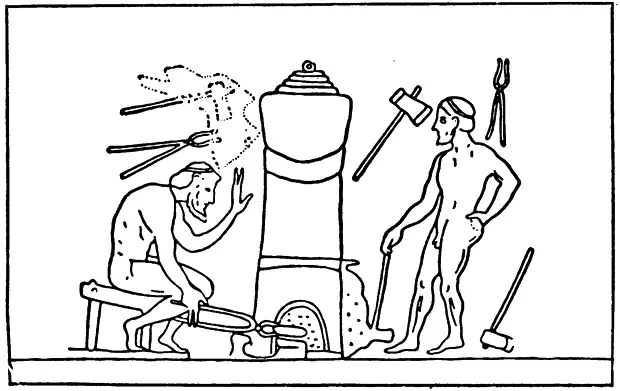

Искусство выплавки и обработки меди и бронзы от греков унаследовали римляне. Они получали медь из покоренных стран, в первую очередь из Галлии и Испании, продолжали начатую греками добычу медной руды на Крите и Кипре. Кстати, с названием последнего острова связывают латинское имя меди — «купрум». А оловянный камень римляне вывозили с Касситеридских островов (так тогда называли острова Британии); основной минерал олова и сейчас называется касситеритом. Во II–I вв. до н.э. оружие римлян делалось уже в основном из железа, но в производстве предметов домашнего обихода все еще преобладали бронза и медь.

Бронза и медь сыграли выдающуюся роль не только в становлении материальной культуры большинства народов, но и в изобразительном искусстве. В этом качестве они прошли через века. И в наши дни отливают бронзовые скульптуры, делают барельефы и гравюры на меди. Подробно об этом рассказывать, вероятно, не стоит. Произведения изобразительного искусства лучше смотреть, нежели рассуждать о них.

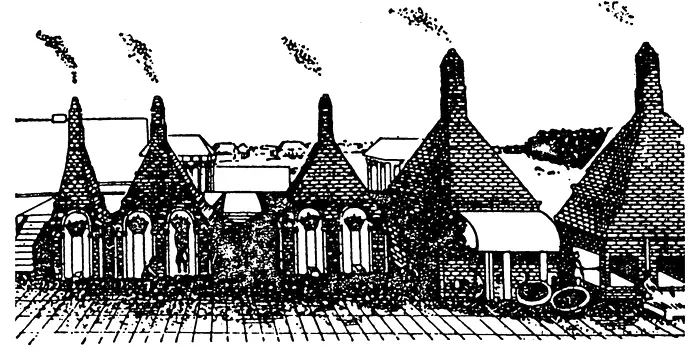

Металлургам прошлого можно позавидовать. Медь действительно была «изобильней гораздо». Еще в XIX в. рентабельными считались только те медные руды, в которых содержание элемента № 29 достигало 6–9%. А сейчас руда с 5% меди признается очень богатой, большинство же используемых руд содержит лишь 2–3% Cu. В ряде стран перерабатываются руды, в составе которых только полпроцента меди! Это, естественно, усложнило технологию производства этого металла.

Получение меди — многоступенчатый процесс.

В первую очередь руду дробят, а затем подвергают флотации. Во флотационных машинах измельченная руда смешивается с водой, в которую заранее введены специальные добавки — флотоагенты. Сюда же подается воздух. Образуется пенящаяся пульпа. Зерна минералов, содержащие металлы и плохо смачиваемые водой, прилипают к пузырькам воздуха и всплывают на поверхностью пустая порода оседает на дно. Умелым подбором реагентов можно еще при флотации частично отделить собственно медную руду от соединений других металлов. Так, добавка цианидов и цинкового купороса уменьшает флотируемость (от английского float — «плавать») сернистого цинка — частого спутника меди в сульфидных рудах. Добавка извести позволяет «утопить» часть железосодержащего пирита. Сульфиды железа присутствуют в большинстве медных руд.

Первая в СССР обогатительная фабрика для флотации медной руды была построена в 1929 г. в Казахстане.

В результате флотационного обогащения получаемся концентрат, который поступает в медеплавильные печи.
