Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

После разделения ниобия и тантала идет основная операция — восстановление. Пятиокись ниобия Nb 2O 5восстанавливают алюминием, натрием, сажей или карбидом ниобия, полученным при взаимодействии Nb 2O 5с углеродом; пентахлорид ниобия восстанавливают металлическим натрием или амальгамой натрия. Так получают порошкообразный ниобий, который нужно затем превратить в монолит, сделать пластичным, компактным, пригодным для обработки. Как и другие тугоплавкие металлы, ниобий- монолит получают методами порошковой металлургии, суть которой в следующем.

Из полученного металлического порошка под большим давлением (1 т/см 2) прессуют так называемые штабики прямоугольного или квадратного сечения. В вакууме при 2300°C эти штабики спекают, соединяют в пруты, которые плавят в вакуумных дуговых печах, причем пруты в этих печах выполняют роль электрода. Такой процесс называется плавкой с расходуемым электродом.

Монокристаллический пластичный ниобий получают методом бестигельной зонной электроннолучевой плавки. Суть его в том, что на порошкообразный ниобий (операции прессования и спекания исключены!) направляют мощный пучок электронов, который плавит порошок. Капли металла стекают на ниобиевый слиток, который постепенно растет и выводится из рабочей камеры.

Как видите, путь ниобия от руды до металла в любом случае довольно долог, а способы производства сложны.

Рассказ о применении ниобия логичнее всего начать с металлургии, так как именно в металлургии он нашел наиболее широкое применение. И в цветной металлургии, и в черной.

Сталь, легированная ниобием, обладает хорошей коррозионной стойкостью. «Ну и что? — скажет иной искушенный читатель. — Хром тоже повышает коррозионную стойкость стали, и он намного дешевле ниобия». Этот читатель прав и неправ одновременно. Неправ потому, что забыл об одном.

В хромоникелевой стали, как и во всякой другой, всегда есть углерод. Но углерод соединяется с хромом, образуя карбид, который делает сталь более хрупкой. Ниобий имеет большее сродство к углероду, чем хром. Поэтому при добавлении в сталь ниобия обязательно образуется карбид ниобия. Легированная ниобием сталь приобретает высокие антикоррозионные свойства и не теряет своей пластичности. Нужный эффект достигается, когда в тонну стали добавлено всего 200 г металлического ниобия. А хромомарганцевой стали ниобий придает высокую износоустойчивость.

Ниобием легируют и многие цветные металлы. Так, алюминий, легко растворяющийся в щелочах, не реагирует с ними, если в него добавлено всего 0,05% ниобия. А медь, известную своей мягкостью, и многие ее сплавы ниобий словно закаляет. Он увеличивает прочность таких металлов, как титан, молибден, цирконий, и одновременно повышает их жаростойкость и жаропрочность.

Сейчас свойства и возможности ниобия по достоинству оценены авиацией, машиностроением, радиотехникой, химической промышленностью, ядерной энергетикой. Все они стали потребителями ниобия.

Уникальное свойство — отсутствие заметного взаимодействия ниобия с ураном при температуре до 1100ºC и, кроме того, хорошая теплопроводность, небольшое эффективное сечение поглощения тепловых нейтронов сделали ниобий серьезным конкурентом признанных в атомной промышленности металлов — алюминия, бериллия и циркония. К тому же искусственная (наведенная) радиоактивность ниобия невелика. Поэтому из него можно делать контейнеры для хранения радиоактивных отходов или установки по их использованию.

Химическая промышленность потребляет сравнительно немного ниобия, но это объясняется только его дефицитностью. Из ниобийсодержащих сплавов и реже из листового ниобия иногда делают аппаратуру для производства высокочистых кислот. Способность ниобия влиять на скорость некоторых химических реакций используется, например, при синтезе спирта из бутадиена.

Потребителями элемента № 41 стали также ракетная и космическая техника. Не секрет, что на околоземных орбитах уже вращаются какие-то количества этого элемента. Из ниобийсодержащих сплавов и чистого ниобия сделаны некоторые детали ракет и бортовой аппаратуры искусственных спутников Земли.

МИНЕРАЛЫ НИОБИЯ. Колумбит (Fe, Mn)(Nb, Ta) 2O 6был первым минералом ниобия, известным человечеству. И этот же минерал — самый богатый элементом № 41. На долю окислов ниобия и тантала приходится до 80% веса колумбита. Гораздо меньше ниобия в пирохлоре (Ca, Na) 2(Nb, Ta, Ti) 2O 6(О, ОН, F) и допарите (Na, Ce, Ca) 2(Nb, Ti) 2O 6. А всего известно больше 100 минералов, в состав которых входит ниобий. Значительные месторождения таких минералов есть в разных странах: США, Канаде, Норвегии, Финляндии, но крупнейшим поставщиком концентратов ниобия на мировой рынок стало африканское государство Нигерия. В СССР есть большие запасы лопарита, они найдены на Кольском полуострове.

РОЗОВЫЙ КАРБИД. Монокарбид ниобия NbC — пластичное вещество с характерным розоватым блеском. Это важное соединение довольно легко образуется при взаимодействии металлического ниобия с углеводородами. Сочетание хорошей ковкости и высокой термостойкости с приятными «внешними данными» сделало монокарбид ниобия ценным материалом для изготовления покрытии. Слои этого вещества толщиной всего 0,5 мм надежно защищает от коррозии при высоких температурах многие материалы, в частности графит, который другими покрытиями фактически незащитим. NbC используется и как конструкционный материал в ракетостроении и производстве турбин.

НЕРВЫ, СШИТЫЕ НИОБИЕМ. Высокая коррозионная стойкость ниобия позволила использовать его в медицине. Ниобиевые нити не вызывают раздражения живой ткани и хорошо сращиваются с ней. Восстановительная хирургия успешно использует такие нити для сшивания порванных сухожилии, кровеносных сосудов и даже нервов.

НАРУЖНОСТЬ HE ОБМАНЧИВА. Ниобий не только обладает комплексом нужных технике свойств, но и выглядит достаточно красиво. Этот белый блестящий металл ювелиры пытались использовать для изготовления корпусов ручных часов. Сплавы ниобия с вольфрамом или рением иногда заменяют благородные металлы: золото, платину, иридий. Последнее особенно важно, так как сплав ниобия с рением не только внешне похож на металлический иридий, но почти так же износостоек. Это позволило некоторым странам обходиться без дорогого иридия в производстве напаек для перьев авторучек.

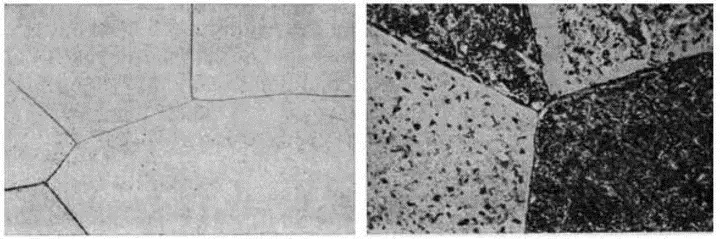

НИОБИЙ И СВАРКА. В конце 20-х годов нашего века электро- и газосварка стали вытеснять клепку и другие способы соединения узлов и деталей. Сварка повысила качество изделий, ускорила и удешевила процессы их сборки. Особенно перспективной сварка казалась при монтаже крупных установок, работающих в коррозионно-активных средах или под большим давлением. Но тут выяснилось, что при сварке нержавеющей стали сварной шов имеет намного меньшую прочность, чем сама сталь. Чтобы улучшить свойства шва, в «нержавейку» стали вводить различные добавки. Лучшей из них оказался ниобий.
