Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

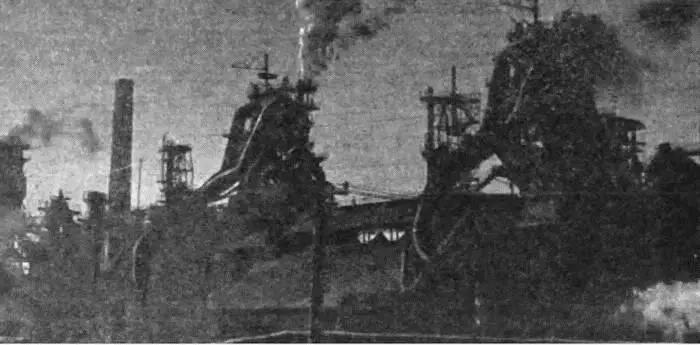

Еще два открытия сильно повлияли на развитие доменного производства. Долгие годы топливом доменных печей был древесный уголь. Существовала целая отрасль промышленности, занимавшаяся выжиганием угля из дерева. В результате леса в Англии вырубили до такой степени, что был издан специальный указ королевы, запрещающий уничтожать лес ради нужд черной металлургии. После этого английская металлургия стала быстро хиреть. Британия была вынуждена ввозить чугун из-за границы, главным образом из России. Так продолжалось до середины XVIII в., когда Абрагам Дерби нашел способ получения кокса из каменного угля, запасы которого в Англии очень велики. Кокс стал основным топливом для доменных печей.

С изобретением кокса связана легенда о Даде Дадли, который якобы изобрел коксование еще в XVI в., задолго до Дерби. Но фабриканты древесного угля испугались за свои доходы и, сговорившись, убили изобретателя.

В 1829 г. Дж. Нилсон на заводе Клейд (Шотландия) впервые применил вдувание в домны нагретого воздуха. Это нововведение повысило производительность печей и резко снизило расход топлива.

Последнее значительное усовершенствование доменного процесса произошло уже в наши дни. Суть его — замена части кокса дешевым природным газом.

Процесс производства стали сводится в сущности к выжиганию из чугуна примесей, к окислению их кислородом воздуха. То, что делают металлурги, рядовому химику может показаться бессмыслицей: сначала восстанавливают окисел железа, одновременно насыщая металл углеродом, кремнием, марганцем (производство чугуна), а потом стараются выжечь их. Обиднее всего, что химик совершенно прав: металлурги применяют явно нелепый метод. Но другого у них не было.

Главный металлургический передел — производство стали из чугуна — возник в XIV в. Сталь тогда получали в кричных горнах. Чугун помещали на слой древесного угля, расположенный выше фурмы для подачи воздуха. При горении угля чугун плавился и каплями стекал вниз, проходя через зону, более богатую кислородом, — мимо фурмы. Здесь железо частично освобождалось от углерода и почти полностью от кремния и марганца. Затем оно оказывалось на дне горна, устланном слоем железистого шлака, оставшегося после предыдущей плавки. Шлак постепенно окислял углерод, еще сохранившийся в металле, отчего температура плавления металла повышалась, и он загустевал. Образовавшийся мягкий слиток ломом поднимали вверх. В зоне над фурмой он еще раз переплавлялся, при этом окислялась еще какая-то часть содержащегося в железе углерода. Когда после переплавки на дне горна образовывалась 50–100-килограммовая крица, ее извлекали из горна и тут же отправляли на проковку, цель которой была не только уплотнить металл, но и выдавить из него жидкие шлаки.

Наиболее совершенным железоделательным агрегатом прошлого была пудлинговая печь, изобретенная англичанином Генри Кортом в конце XVIII в. (Кстати, он же изобрел и прокатку профильного железа на валках с нарезанными в них калибрами. Раскаленная полоса металла, проходя через калибры, принимала их форму.)

Пудлинговая печь Корта загружалась чугуном, а подина (дно) и стены ее были футерованы железной рудой. После каждой плавки их подновляли. Горячие газы из топки расплавляли чугун, а потом кислород воздуха и кислород, содержащийся в руде, окисляли примеси. Пудлинговщик, стоящий у печи, помешивал в ванне железной клюшкой, на которой осаждались кристаллы, образующие железную крицу.

После изобретения пудлинговой печи в этой области черной металлургии долго не появлялось ничего нового, если не считать разработанного англичанином Гунстманом тигельного способа получения высококачественной стали. Но тигли были малопроизводительны, а развитие промышленности и транспорта требовало все большего и большего количества стали.

Генри Бессемер был механиком, вдобавок без систематического образования. Он изобретал, что придется: машинку для гашения марок, нарезную пушку, различные механические приспособления. Бывал он и на металлургических заводах, наблюдал за работой пудлинговщиков. У Бессемера появилась мысль переложить эту тяжелую «горячую» работу на сжатый воздух. После многих проб он в 1856 г. запатентовал способ производства стали продуванием воздуха через жидкий чугун, находящийся в конвертере — грушевидном сосуде из листового железа, выложенном изнутри кварцевым огнеупором.

Для подвода дутья служит огнеупорное днище со многими отверстиями. Конвертер имеет устройство для поворота в пределах 300°. Перед началом работы конвертер кладут «на спину», заливают в него чугун, пускают дутье и только тогда ставят конвертер вертикально. Кислород воздуха окисляет железо в закись FeO. Последняя растворяется в чугуне и окисляет углерод, кремний, марганец… Из окислов железа, марганца и кремния образуются шлаки. Такой процесс ведут до полного выгорания углерода.

Затем конвертер снова кладут «на спину», отключают дутье, вводят в металл расчетное количество ферромарганца — для раскисления. Так получается высококачественная сталь.

Способ конвертерного передела чугуна стал первым способом массового производства литой стали.

Передел в бессемеровском конвертере, как выяснилось позже, имел и недостатки. В частности, из чугуна не удалялись вредные примеси — сера и фосфор. Поэтому для переработки в конвертере применяли главным образом чугун, свободный от серы и фосфора. От серы впоследствии научились избавляться (частично, разумеется), добавляя в жидкую сталь богатый марганцем «зеркальный» чугун, а позже и ферромарганец.

С фосфором, который не удалялся в доменном процессе и не связывался марганцем, дело обстояло сложнее. Некоторые руды, такие, как лотарингская, отличающиеся высоким содержанием фосфора, оставались непригодными для производства стали. Выход был найден английским химиком С. Д. Томасом, который предложил связывать фосфор известью. Конвертер Томаса в отличие от бессемеровского был футерован обожженным доломитом, а не кремнеземом. В чугун во время продувки подавали известь. Образовывался известково-фосфористый шлак, который легко отделялся от стали. Впоследствии этот шлак даже стали использовать как удобрение.

Самая большая революция в сталеплавильном производстве произошла в 1865 г., когда отец и сын — Пьер и Эмиль Мартены — использовали для получения стали регенеративную газовую печь, построенную по чертежам В. Сименса. В ней, благодаря подогреву газа и воздуха, в особых камерах с огнеупорной насадкой достигалась такая высокая температура, что сталь в ванне печи переходила уже не в тестообразное, как в пудлинговой печи, а в жидкое состояние. Ее можно было заливать в ковши и формы, изготовлять слитки и прокатывать их в рельсы, балки, строительные профили, листы… И все это в огромных масштабах! Кроме того, появилась возможность использовать громадные количества железного лома, скопившегося за долгие годы на металлургических и машиностроительных заводах.
