Для большинства пылевых облаков нижний предел концентрации взрыва находится между 20 и 60 г/м 3, а верхний предел между 2 и 6 кг/м 3[105].

Взрывы могут протекать в режиме детонации или в режиме дефлаграции; различие основано на скорости ударной волны, возникающей в результате взрыва. Если скорость распространения ударной волны выше, чем скорость звука в непрореагировавшей среде, то это детонация. Если же ниже, то — дефлаграция.

Взаимоотношения между фронтом ударной волны и фронтом реакции определяются режимом взрыва. При дефлаграции давление обычно увеличивается на несколько атмосфер. При детонации давление увеличивается в десятки раз. Существенно различаются и импульсные характеристики взрыва.

Существует два механизма, приводящих к детонации. В первом механизме — тепловом — происходит увеличение температуры реакционной смеси, приводящее к самоускорению скорости реакции. Во втором механизме — цепном разветвленном — происходит быстрое увеличение количества реагирующих свободных радикалов. Обычно этот процесс происходит, если в результате реакции от одного свободного радикала получается два.

Дефлаграция может переродится в детонацию. Это часто происходит в трубопроводах, но маловероятно в сосудах и на открытом пространстве.

В настоящее время не создана модель, позволяющая однозначно предсказать скорость взрывного превращения. В [106] рекомендуется для инженерной оценки использовать специальную экспертную таблицу института Химической Физики РАН.

В этой таблице представлены топлива, способные к образованию горючих смесей с воздухом, которые разделены на классы по чувствительности к инициированию взрывных процессов. Геометрические характеристики окружающего пространства также разделены на несколько классов в зависимости от степени их потенциальной опасности (степени загроможденности). В зависимости от типа вещества и степени загроможденности пространства можно определить наиболее вероятный режим взрывного превращения смеси.

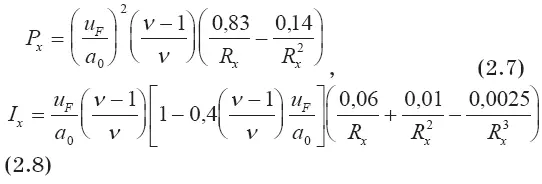

Используя обобщенные экспериментальные исследования по взрыву определенных объемов газовоздушных смесей, как правило стехиометрического или близкого к нему состава, однородного по объему, с исходной геометрией, близкой к сферической и, в основном, с центральным поджиганием, получены [106] зависимости величины избыточного давления и импульса фазы сжатия для режима дефлаграции. Они записываются так:

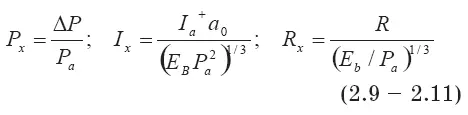

где U F— скорость фронта пламени, v — степень расширения продуктов сгорания, а 0— скорость звука в воздухе.

E B— энергия взрывного превращения (количество реагирующего вещества умноженное на теплоту сгорания),

Р а— атмосферное давление,

R — расстояние от эпицентра взрыва,

I + а— импульс положительной фазы,

ΔР — избыточное давление.

Отметим, что использование этих данных для прогнозов эффектов поражения и разрушения при воспламенении плоских вытянутых углеводородных облаков и аварий на магистральных трубопроводах требует значительного уточнения.

Горение парового облака, происходящее, как правило, в режиме дефлаграции со скоростью 250–300 м/с, формирует в окружающей среде воздушную волну избыточного давления. Ударная волна при производственных авариях может вызвать большие людские потери и разрушения элементов сооружений. Размеры зон поражения от взрывов возрастают с увеличением их мощности.

Действие ударной волны на здания и сооружения характеризуется сложным комплексом нагрузок: прямое давление, давление отражения, давление обтекания и давление затекания, нагрузка от сейсмовзрывных волн и т. д.

При моделировании уязвимости сооружений сопротивляемость их элементов воздействию ударной волны принято характеризовать величиной избыточного давления на фронте ударной волны (дР ф). Степень и характер поражения сооружений при взрывах во время производственных аварий зависят от следующих параметров:

а) мощности (тротилового эквивалента) взрыва;

б) технической характеристики сооружений объекта (его конструкции, прочности, размеров, формы и др.);

в) планировки объекта (рассредоточенности сооружений) и характера застройки;

г) ландшафта местности (рельефа, грунта, растительности);

д) метеорологических условий (направления и силы ветра, влажности, температуры, наличия осадков) [109]. В Таблице № 2.1 представлены данные о избыточных давлениях на фронте ударной волны, вызывающих повреждение объекта разной тяжести.

Вероятность достижения того или иного уровня ущерба можно рассчитать с помощью пробит функции [106, 107, 110].

В общем случае одно и то же воздействие различной физической природы (доза термической радиации, значение избыточного давления, ударный импульс и т. п.) может вызвать последствия различной тяжести, т. е. эффект поражения носит вероятностный характер. Величина поражения (Р измеряется в долях единицы или процентах) выражается функцией Гаусса

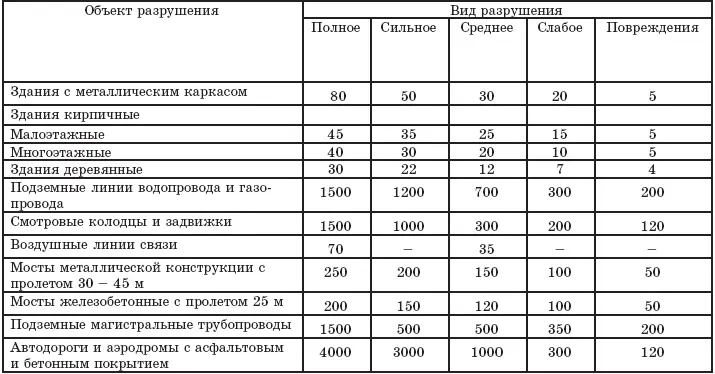

Таблица № 2.1.

Избыточное давление, вызывающее разрушение, (ΔРф), КПа.

в которой верхний предел интегральной функции является пробит-функцией, отражающей связь между вероятностью поражения и поглощенной дозой. Пробит-функция может быть вычислена по уравнению вида:

Pr = а + b ln(D), (2.13)

где а и b — константы для каждого вещества или процесса, характеризующие специфику и меру опасности его воздействия,

D — поглощенная субъектом доза негативного воздействия.

Вероятность малых повреждений зданий и сооружений можно оценить по соотношению:

Рг 1= 5–0,26 In S 1, (2.14)

где влияние перепада давления в волне импульса фазы сжатия отражено фактором

Вероятность трудно реставрируемых повреждений зданий и сооружений можно оценить по соотношению:

Рг 2= 5–0,26 In S 2, (2.16)

В этом случае фактор

Вероятность невосстанавливаемых повреждений зданий и сооружений (обрушение несущих стен) можно оценить пользуясь соотношениями:
